Boîte de vitesses miniature à ondes de contrainte OEM Boîte de vitesses à entraînement harmonique

Détails du produit

Produit:

Le moteur harmonique miniature

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100

Réactions négatives:

≤ 30 secondes d'arc

Vitesse d'entrée moyenne:

3500 tours/min

La vie conçue:

10 000 heures

Modèle:

8, 11

Le poids:

00,06 à 0,27 kg

Garantie:

1 année

Couleur:

Les écailles

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Dispositif harmonique miniature à haute capacité de charge

Name: Boîte de vitesses miniature à ondes de contrainte OEM Boîte de vitesses à entraînement harmonique
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Le modèle 8, le modèle 11
Availability: InStock

Description du produit

Les engrenages d'entraînement harmonique modèle 8 et modèle 11 des séries LS et LH sont connus sous le nom de réducteurs d'ondes de contrainte en miniature.
Les réducteurs de tension miniatures de série LS et LH offrent une grande précision de positionnement dans un emballage très compact.
Ces entraînements harmoniques sont bien adaptés pour les applications de semi-conducteurs et de robotique, en particulier pour les extrémités des axes des bras des petits robots industriels et collaboratifs.machines industrielles dont le poids est un facteur critique.

Principales caractéristiques

• Compact et léger

• Une grande précision de positionnement

• Haute capacité de couple
• Haute capacité de charge radiale, axiale et de couple

• Trois ratios de réduction sont disponibles: 50:1 à 100:1

Tableau des paramètres nominaux de la série LS

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.	Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤ 30	0.17	10000

Tableau des paramètres nominaux de la série LH

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.	Vitesse de rotation moyenne admissible à l'entrée Je ne sais pas.	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible Je ne sais pas.		Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

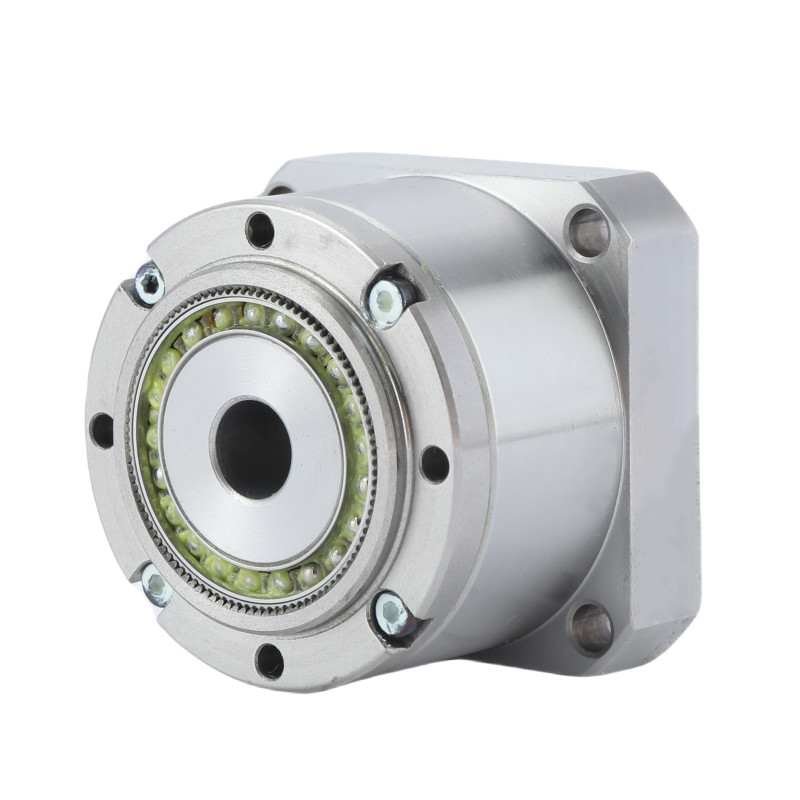

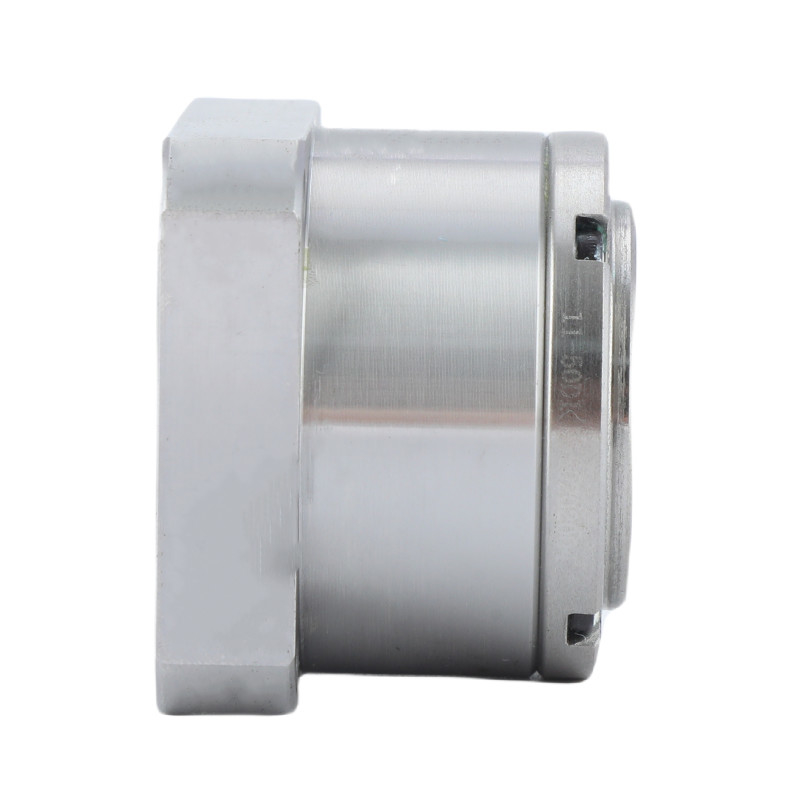

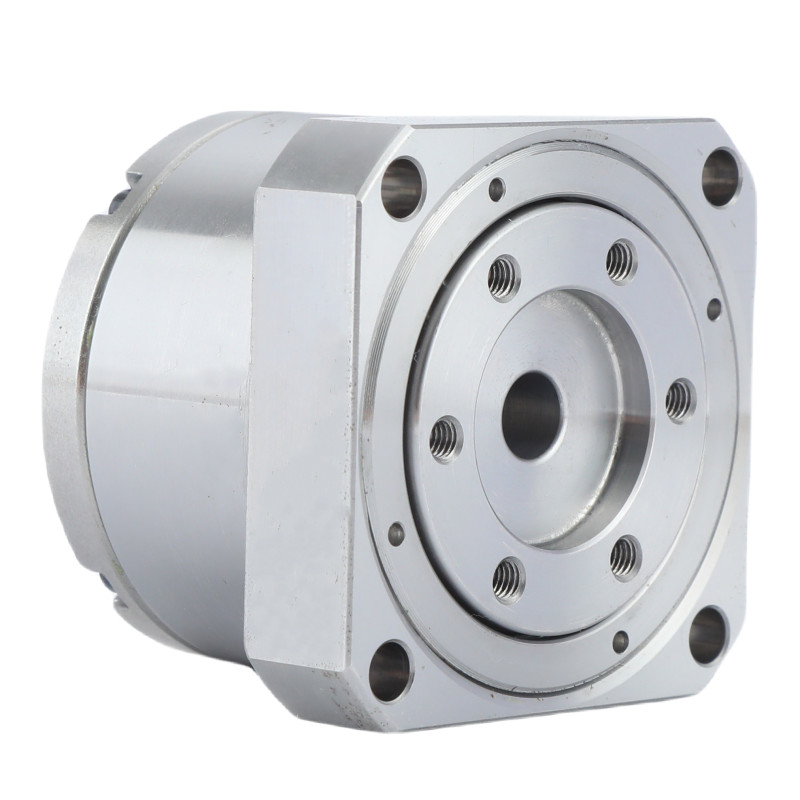

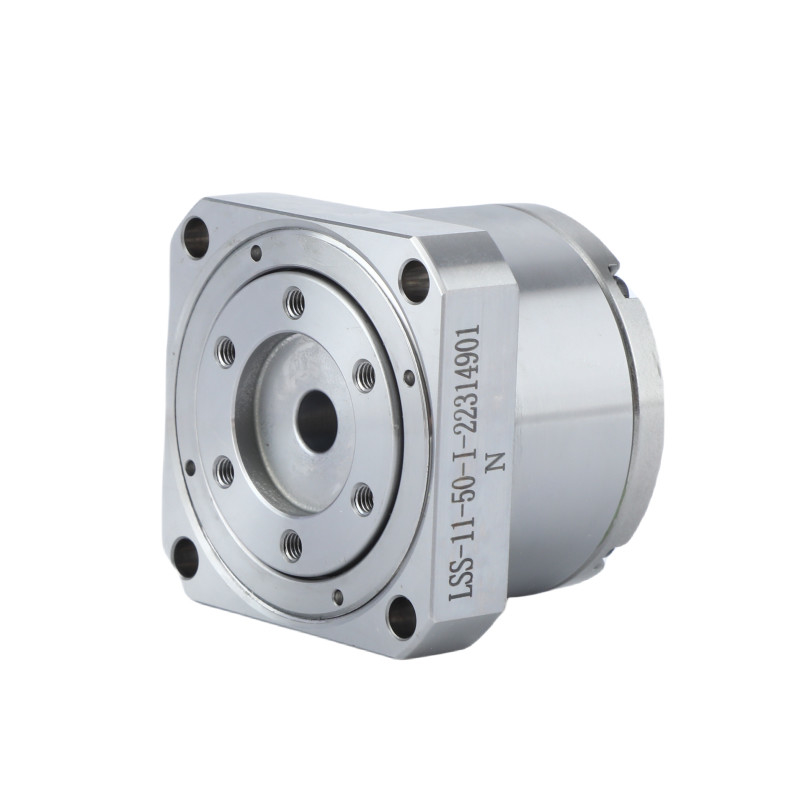

Des images détaillées

Principaux attributs deLes moteurs harmoniques miniatures de la série LS et LH
Produit	Réducteur d'ondes de contrainte miniature
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100
Réactions négatives	Moins de 30 secondes d'arc
Vitesse d'entrée moyenne	3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	10000 heures
Modèle	8, 11
Le poids	00,06 à 0,27 kg
Garantie	1 année

Application du projet

Les entraînements harmoniques, ou entraînements d'engrenages harmoniques, sont des mécanismes d'engrenages spécialisés connus pour leur précision et leur conception compacte.Ils trouvent une application dans divers domaines en raison de leurs propriétés uniques.

La robotique	Les entraînements harmoniques sont largement utilisés en robotique pour leur rapport couple-poids élevé et leur précision.
Aérospatiale	Dans l'ingénierie aérospatiale, ces entraînements sont utilisés dans les systèmes de satellites et de vaisseaux spatiaux en raison de leur fiabilité et de leur compacité.Ils sont essentiels dans les mécanismes qui nécessitent une grande précision et une réaction minimale, comme les antennes satellites et le train d'atterrissage.
Dispositifs médicaux	Les entraînements harmoniques sont utilisés dans divers dispositifs médicaux, y compris les robots chirurgicaux et les équipements de diagnostic.Leur précision et leur mouvement en douceur sont essentiels pour des opérations délicates et des diagnostics précis..
Automatisation industrielle	Ils sont utilisés dans les systèmes d'automatisation industrielle pour des tâches telles que la manutention des matériaux, l'assemblage et les machines-outils.Leur capacité à supporter des charges élevées tout en conservant la précision les rend appropriés pour ces applications.
Systèmes optiques	Les entraînements harmoniques sont utilisés dans les systèmes optiques, tels que les télescopes et les caméras de haute précision, où un positionnement précis et un jeu mécanique minimal sont cruciaux.
Automobiles	Dans les applications automobiles, les entraînements harmoniques peuvent être trouvés dans les systèmes qui nécessitent un contrôle de mouvement compact et efficace,comme dans certains types de mécanismes de direction ou de systèmes d'assistance au conducteur avancés (ADAS).
