Unités d'engrenage à entraînement harmonique CNC de haute précision

boîte de vitesses à entraînement harmonique CNC

Tracteur harmonic cnc à ondes de contrainte

Réducteur de vitesse de tension

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

LSS-14/17/20/20/25/32/40-XX-U-I

Nous contacter

Demandez un devis

Unités d'engrenage à entraînement harmonique CNC de haute précision

Détails du produit

Produit:

LSS - I Unités d'engrenages harmoniques

Matériel:

Acier, aluminium, polyuréthane, roulements et joints, lubrifiants

Taux de réduction:

50, 80, 100, 120

Réactions négatives:

≤ 20 secondes d'arc

Vitesse d'entrée moyenne:

3000 ou 3500 tours/min

La vie conçue:

15000 heures

Modèle:

14, 17, 20, 25, 32, 40

Le poids:

0.51 à 4,6 kg

Garantie:

1 année

Couleur:

Les écailles

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Poids léger 2,47 kg Modèle 32 Réducteur d'onde de contrainte Unités d'engrenage harmonique à faible contre-réaction

Obtenez le meilleur prix

Modèle 25 réducteur d'onde de contrainte ultra-légère

Obtenez le meilleur prix

Réducteur d'onde de contrainte de la série LSN modèle 20 à taux de réduction élevé 0,73 kg

Obtenez le meilleur prix

Conception compacte et légère Réducteur d'ondes de contrainte de la série LSN Modèle 14

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

LSS à haute rigidité - Unités d'engrenages harmoniques de la série I Réducteur d'onde de contrainte

Name: Unités d'engrenage à entraînement harmonique CNC de haute précision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14/17/20/20/25/32/40-XX-U-I
Availability: InStock

Description du produit

Les engrenages harmoniques de la série LSS-I sont connus sous le nom de réducteurs de tension à entraînement direct à moteur en forme de tasse avec des pièces moins endommagées.

Cette conception permet une utilisation plus compacte et efficace de l'espace, offre des avantages tels qu'une efficacité élevée, une précision et une maintenance réduite, car il y a moins de composants sujets à l'usure,aide à prolonger la durée de vie du service dans une large mesure.

Les engrenages harmoniques de la série LSS-I sont largement utilisés sur les robots, les équipements d'automatisation tels que les équipements CNC et les équipements de rotation, la fabrication de semi-conducteurs, les équipements médicaux, etc.

Principales caractéristiques

Une grande précision
Portant de sortie à haute capacité de charge
Les rapports de réduction 50:1 à 120:1

Spéditions

Modèle	Taux de réduction	Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt		Valeur maximale admissible pour le couple de charge moyen		Le couple instantané maximal autorisé		Vitesse de rotation maximale admissible	Vitesse de rotation moyenne admissible à l'entrée	Réactions négatives	Le poids	Durée de conception
		Le couple nominal à 2000 r/min d'entrée		Le couple maximal autorisé au démarrage et à l'arrêt				Le couple instantané maximal autorisé		Graisse	Graisse	Réactions négatives	Le poids	Durée de conception
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	R/min	R/min	Arc sec	en kg	Une heure
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Des images détaillées

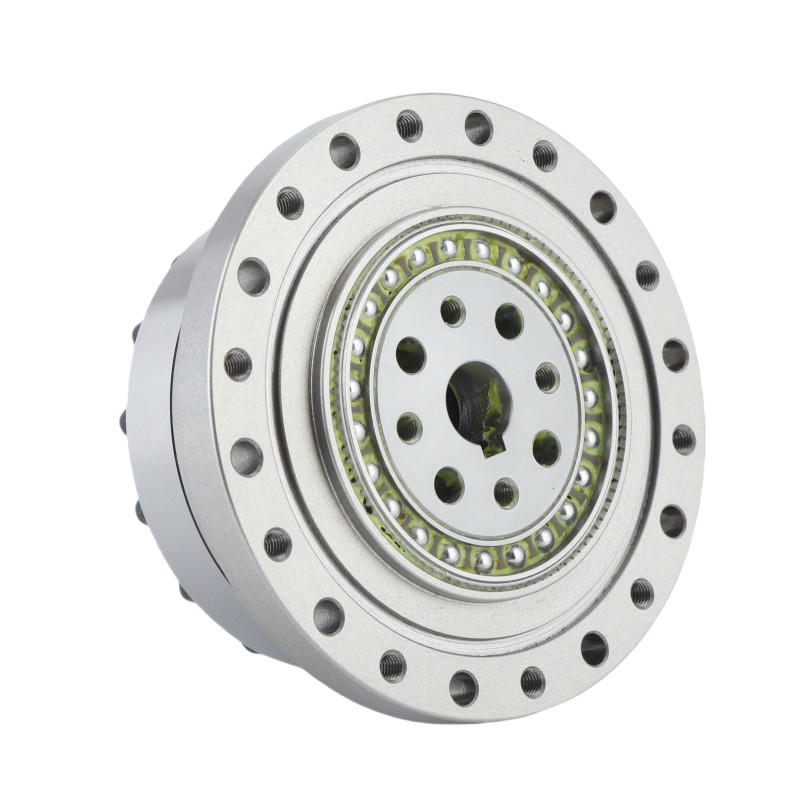

Unités d'engrenage à entraînement harmonique CNC de haute précision 0

Attributs clés des engrenages harmoniques de la série I
Produit	Unités d'engrenages harmoniques
Matériel	Acier, aluminium, polyuréthane, roulements et joints, lubrifiants
Taux de réduction	50, 80, 100, 120
Réactions négatives	Moins de 10 secondes d'arc
Vitesse d'entrée moyenne	3000 ou 3500 tours/min
Vitesse maximale d'entrée	8500 tours/min
La vie conçue	15000 heures
Modèle	14, 17, 20, 25, 32, 40
Le poids	0.51 à 4,6 kg
Garantie	1 année

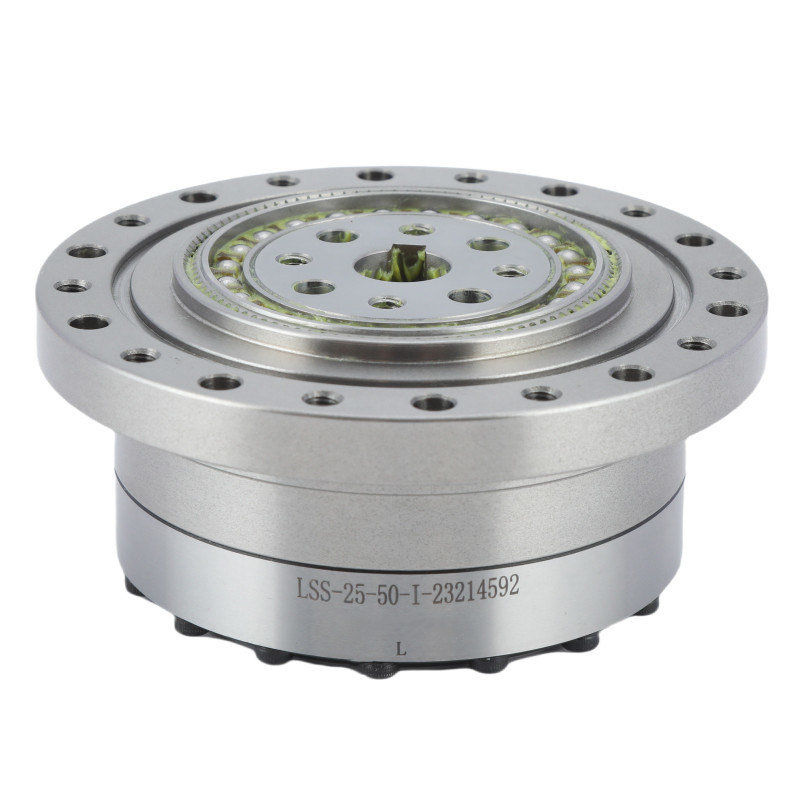

Unités d'engrenage à entraînement harmonique CNC de haute précision 1

Des dessins en PDF

LSS-14-XX-U-I.pdf LSS-17-XX-U-I.pdf LSS-20-XX-U-I.pdf

LSS-25-XX-U-I.pdf LSS-32-XX-U-I.pdf LSS-40-XX-U-I.pdf
