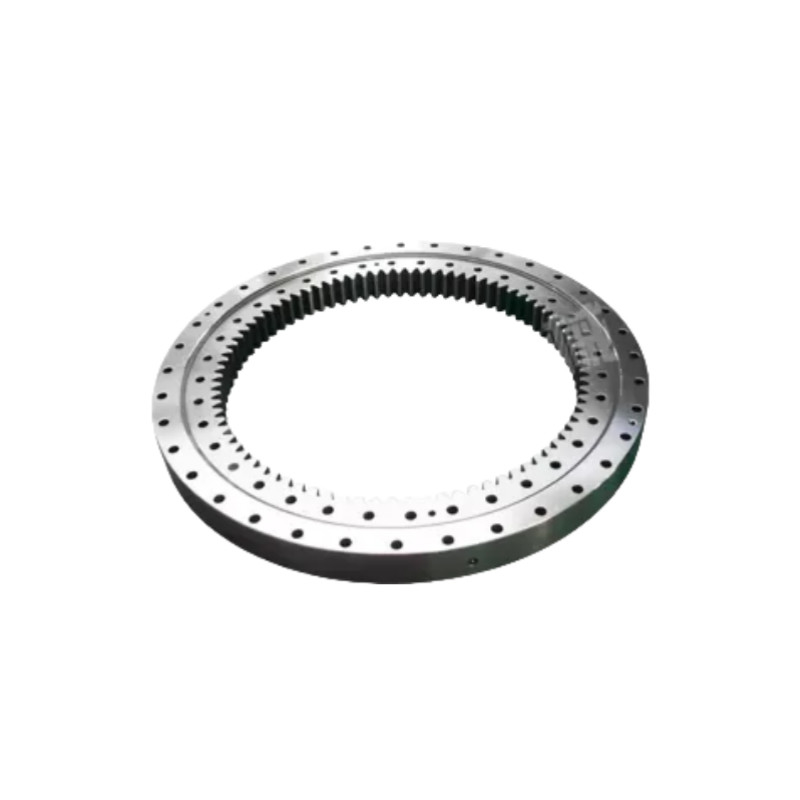

Série VSI 4 points de contact roulement à bille de roulement à rouleaux avec dents de vitesses internes

Le roulement du tourne-disque VSI

roulement de plaque tournante à bille à quatre points de contact

Fabricants de roulements de virage VSI

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Série VSI

Nous contacter

Demandez un devis

Série VSI 4 points de contact roulement à bille de roulement à rouleaux avec dents de vitesses internes

Détails du produit

Modèle:

La valeur de l'échantillon doit être supérieure ou égale à:

Produit:

Le roulement du tourne-disque VSI

Matériel:

Acier de roulement, acier inoxydable, matières plastiques/polymères, lubrifiants, matériaux céramiqu

Anneau intérieur:

325 à 984 mm

Anneau extérieur:

486 à 1166 mm

B. Pour:

44,5 millimètres

H est:

56 millimètres

Dégagement radial:

0 à 0.05

Jeu axial:

0 à 0.08

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Rameau spécial pour robots industriels de la série RV

Obtenez le meilleur prix

SHF SHG roulements de réducteurs harmoniques roulement spécial pour robot

Obtenez le meilleur prix

Les roulements de réduction harmonique CSF CSG spéciaux pour robot

Obtenez le meilleur prix

Les roulements à rouleaux croisés de la série RB pour l'automatisation industrielle, ID 20 mm

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les roulements de tourne-disque de la série VSI

Name: Série VSI 4 points de contact roulement à bille de roulement à rouleaux avec dents de vitesses internes
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série VSI
Availability: InStock

Introduction au projet

Le roulement à billes à quatre points de contact de la série VSI avec dents de vitesses internes est conçu pour être installé avec un joint, équipé d'une coupe d'huile,et peut être réglé sur une petite plage de couple de dégagementCe roulement est adapté à une variété de conditions de travail et peut répondre à la précision requise.
Le roulement tourne-disque de la série VSI est capable de supporter de grandes charges radiales, charges axiales, moments de renversement et autres charges complètes.transmission et fixationLa structure compacte, l'installation simple et l'entretien pratique le rendent idéal pour les applications lourdes et à basse vitesse, telles que les machines de levage, les excavatrices, les plateaux tournants, les éoliennes,télescopes astronomiquesIl s'agit d'un roulement très polyvalent largement utilisé dans diverses industries.

Caractéristiques des roulements de tourne-disque

1.Capacité de charge élevée:Les roulements de tourne-disque peuvent supporter des charges radiales, axiales et de moment d'inclinaison substantielles.

2.Rotation en douceur:Ils sont conçus pour permettre une rotation en continu et en douceur, même sous lourde charge.

3.Précision:Certains roulements sont conçus avec une grande précision pour des applications où un positionnement précis est essentiel, comme dans les machines ou la robotique.

Comment choisir un roulement de tourne-disque

1.Exigences de charge:Déterminer le type (axial, radial, moment) et l'ampleur de la charge.

2.Précision:Des roulements de plus grande précision peuvent être nécessaires pour la robotique ou les équipements médicaux.

3.Facteurs environnementaux:Prenez en considération la poussière, l'humidité et la température, car elles peuvent avoir une incidence sur les performances du roulement.

4.Conception de montage:Certaines applications peuvent bénéficier de conceptions montées sur une bride pour faciliter l'installation.

Les spécifications

Modèle	Principales dimensions								Dimension de l'installation				Charge nominale de base				Autorisation
	D	d	B. Pour	B1	H est	faire	M	Z	Anneaux extérieurs		Rings intérieurs		Partie axiale		Partie radicale		Autorisation
	D	d	B. Pour	B1	H est	faire	M	Z	Distance du centre de mise	Trou de montage	Distance du centre de mise	Trou de montage	Dynamique	Statique	Dynamique	Statique	Partie radicale	Partie axiale
VSI200414	486	325	44.5	44.5	56	335	5	67	460	24-φ14	375	24-M12 avec 20 profondeurs	169	560	111	248	0 à 0.05	0 à 0.08
VSI200544	616	444	44.5	44.5	56	456	6	76	590	32 à 14	505	32-M12 avec 20 profondeurs	188	740	123	325	0 à 0.05	0 à 0.08
VSI200644	716	546	44.5	44.5	56	558	6	93	690	36-φ14	605	36-M12 avec 20 profondeurs	200	880	131	385	0 à 0.05	0 à 0.08
VSI200744	816	648	44.5	44.5	56	660	6	110	790	40 à 14	705	40-M12 avec 20 profondeurs	211	1010	138	445	0 à 0.05	0 à 0.08
VSI200844	916	736	44.5	44.5	56	752	8	94	890	40 à 14	805	40-M12 avec 20 profondeurs	222	1150	145	510	0 à 0.05	0 à 0.08
VSI200944	1016	840	44.5	44.5	56	856	8	107	990	44-φ14	905	44-M12 avec 20 profondeurs	231	1280	151	570	0 à 0.05	0 à 0.08
VSI201094	1166	984	44.5	44.5	56	1000	8	125	1091	48-φ14	1055	48-M12 avec 20 profondeurs	244	1490	160	660	0 à 0.05	0 à 0.08

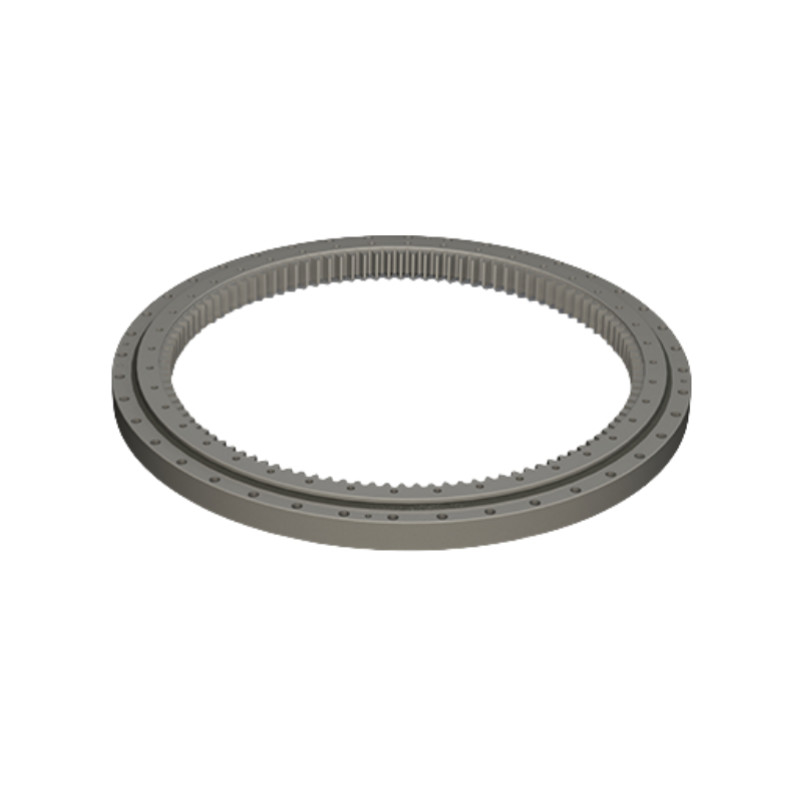

Le dessin

Série VSI 4 points de contact roulement à bille de roulement à rouleaux avec dents de vitesses internes 0

Application du projet


Automatisation industrielle	Équipement médical	Aérospatiale	Équipement de précision
