Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Série VSU
Introduction au projet

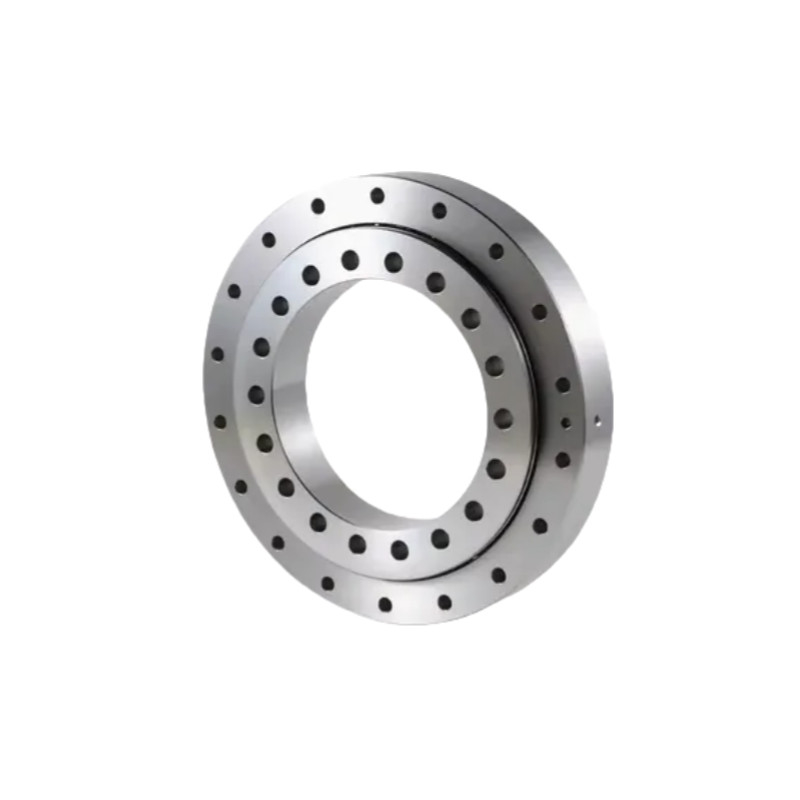

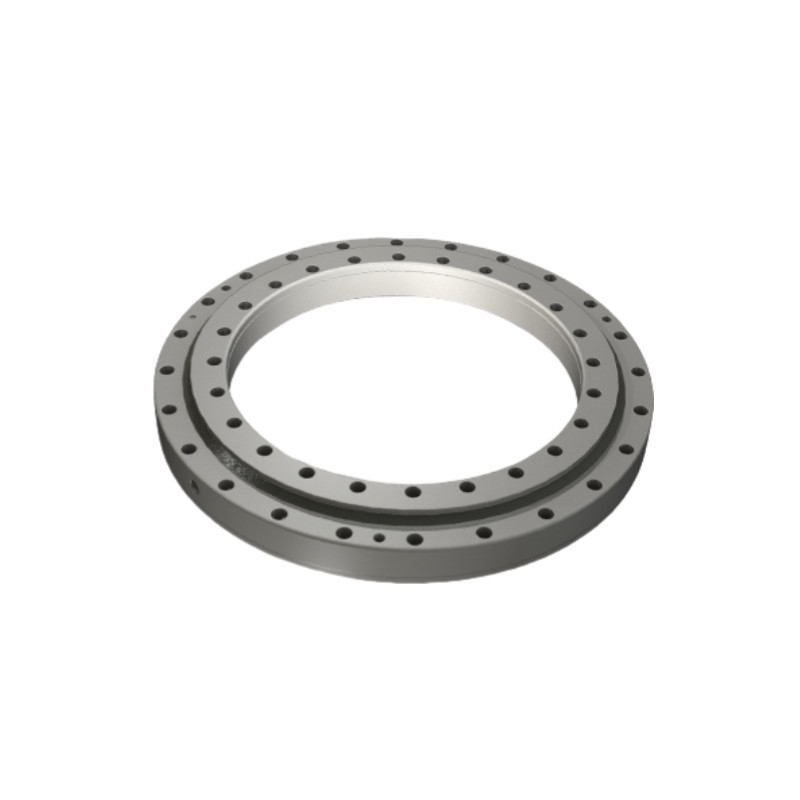

Le roulement à billes à quatre points de contact de la série VSU, sans anneau d'engrenage, roulement de plateau tournant est un produit de haute performance qui peut être installé avec un joint, équipé d'une coupe d'huile,et réglé pour fournir une tolérance de couple optimale dans une plage qui convient à vos besoinsSa précision est conçue pour répondre aux exigences de diverses conditions de travail.
Le roulement à billes à quatre points de contact de la série VSU et le roulement de tourne-disque, qui n'incluent pas d'anneau d'engrenage, peuvent supporter des charges radiales et axiales importantes, des moments de renversement,et autres charges complètesIl s'agit d'un composant très polyvalent qui peut remplir de multiples fonctions, y compris le support, la rotation, la transmission et la fixation.simple installation et maintenance pratique rendent ce produit idéal pour les applications lourdes et à faible vitesse, tels que les machines de levage, les pelles, les platines tournantes, les éoliennes, les télescopes astronomiques, les tourelles de réservoirs et autres appareils.Il s'agit d'un produit très polyvalent largement utilisé dans diverses industries..
Caractéristiques des roulements de tourne-disque
1.Capacité de charge élevée:Les roulements de tourne-disque peuvent supporter des charges radiales, axiales et de moment d'inclinaison substantielles.
2.Rotation en douceur:Ils sont conçus pour permettre une rotation en continu et en douceur, même sous lourde charge.
3.Précision:Certains roulements sont conçus avec une grande précision pour des applications où un positionnement précis est essentiel, comme dans les machines ou la robotique.
Comment choisir un roulement de tourne-disque
1.Exigences de charge:Déterminer le type (axial, radial, moment) et l'ampleur de la charge.
2.Précision:Des roulements de plus grande précision peuvent être nécessaires pour la robotique ou les équipements médicaux.
3.Facteurs environnementaux:Prenez en considération la poussière, l'humidité et la température, car elles peuvent avoir une incidence sur les performances du roulement.
4.Conception de montage:Certaines applications peuvent bénéficier de conceptions montées sur une bride pour faciliter l'installation.
Les spécifications
| Modèle | Le principal les dimensions | Installation Dimension | Les produits de base Charge nominale | Autorisation | |||||||||||
| D | d | B. Pour | B1 | H est | Les produits Une bague | Rings intérieurs | Partie axiale | Partie radicale | |||||||
| Distance du centre de mise | Trou de montage | Distance du centre de mise | Trou de montage | Dynamique | Statique | Dynamique | Statique | Partie radicale | Partie axiale | ||||||
| Le nombre de personnes concernées | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0 à 0.05 | 0 à 0.08 |
| Les produits de l'Union | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32 à 14 | 498 | 32 à 14 | 188 | 740 | 123 | 325 | 0 à 0.05 | 0 à 0.08 |
| Les États membres doivent: | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 à 0.05 | 0 à 0.08 |
| Les États membres | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40 à 14 | 698 | 40 à 14 | 211 | 1010 | 138 | 445 | 0 à 0.05 | 0 à 0.08 |
| Les États membres | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40 à 14 | 798 | 40 à 14 | 222 | 1150 | 145 | 510 | 0 à 0.05 | 0 à 0.08 |
| Les États membres doivent: | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 à 0.05 | 0 à 0.08 |
| Pour les produits de la catégorie 1 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 à 0.05 | 0 à 0.08 |
Le dessin
Application du projet
Machines lourdes:Utilisé dans les excavatrices, les grues et autres grands équipements de construction pour soutenir le bras tournant ou le boom.
Des plateaux tournants industriels:Utilisé pour la rotation dans les grands tourne-disques industriels pour la fabrication ou le stockage.
La robotique:Les roulements de plaque tournante de précision sont utilisés en robotique où une rotation précise est essentielle.
Turbines éoliennes:On le trouve dans les systèmes d'inclinaison et d'inclinaison des éoliennes pour aider à régler les pales et l'orientation.
Équipement médical:Des versions de précision sont utilisées dans les équipements d'imagerie, comme les machines de CT ou d'IRM, pour une rotation en douceur.
|
|
|
|
| Automatisation industrielle | Équipement médical | Aérospatiale | Équipement de précision |
