Lieu d'origine:
La Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Série YRTM
|

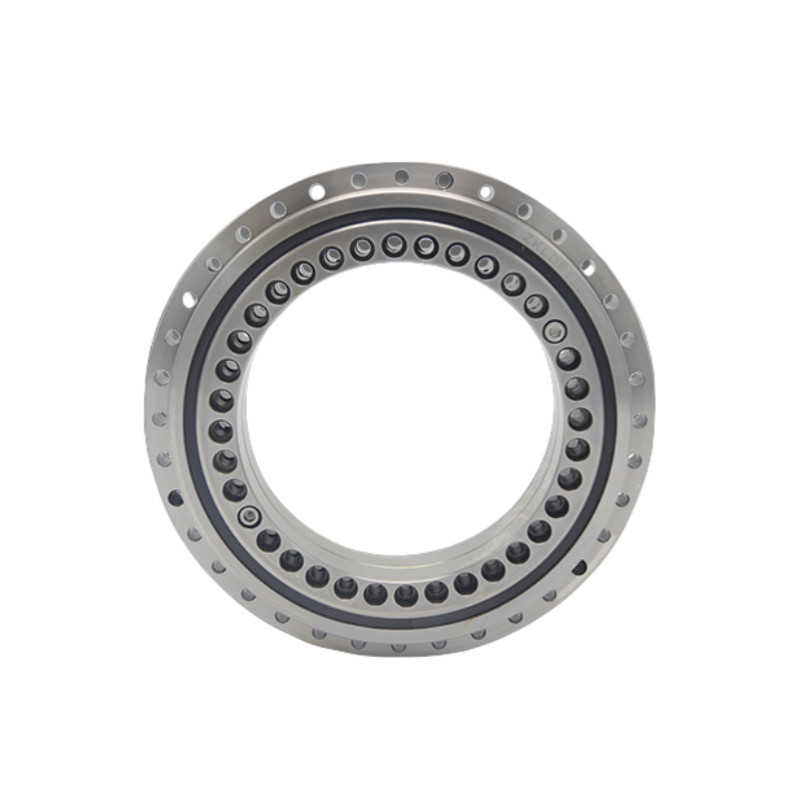

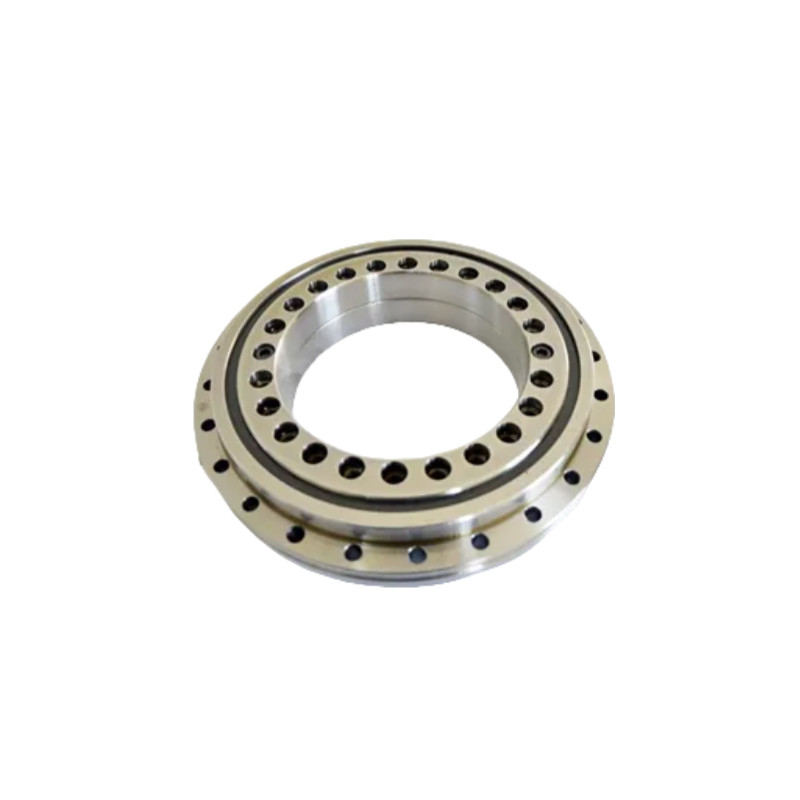

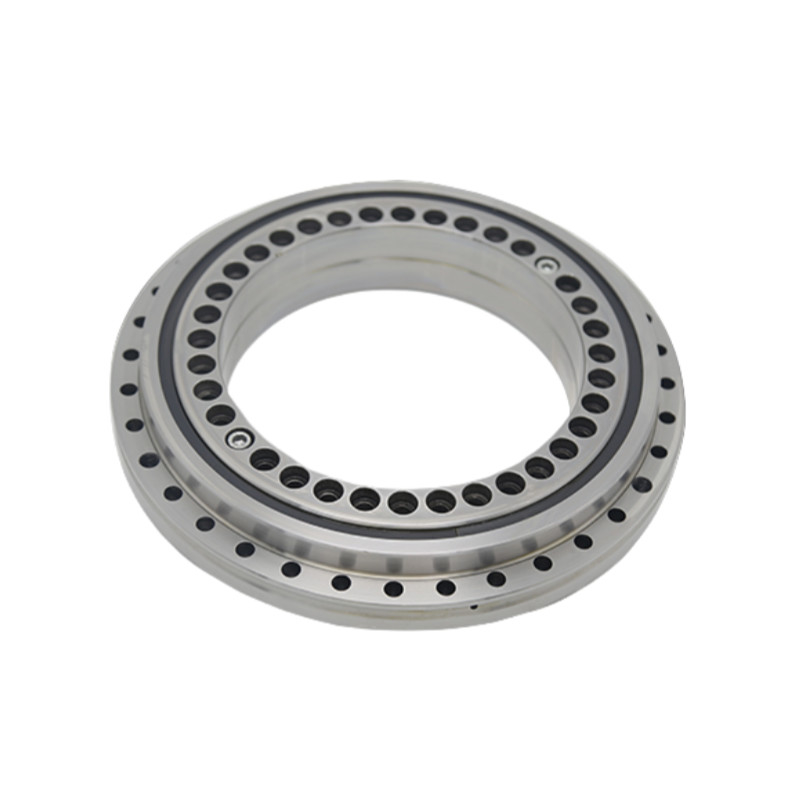

Les roulements à billes axiaux angulaires de contact ZKLDF sont capables de supporter des charges combinées tout en maintenant des vitesses élevées et des couple de frottement bas, assurant ainsi une grande précision de rotation.Les roulements de tourne-disque ZKLDF sont adaptés à une utilisation sur des tables de travail rotatives à grande vitesse, fraisage, broyage, tête d'affûtage et instruments de mesure de précision. |
Introduction au projet

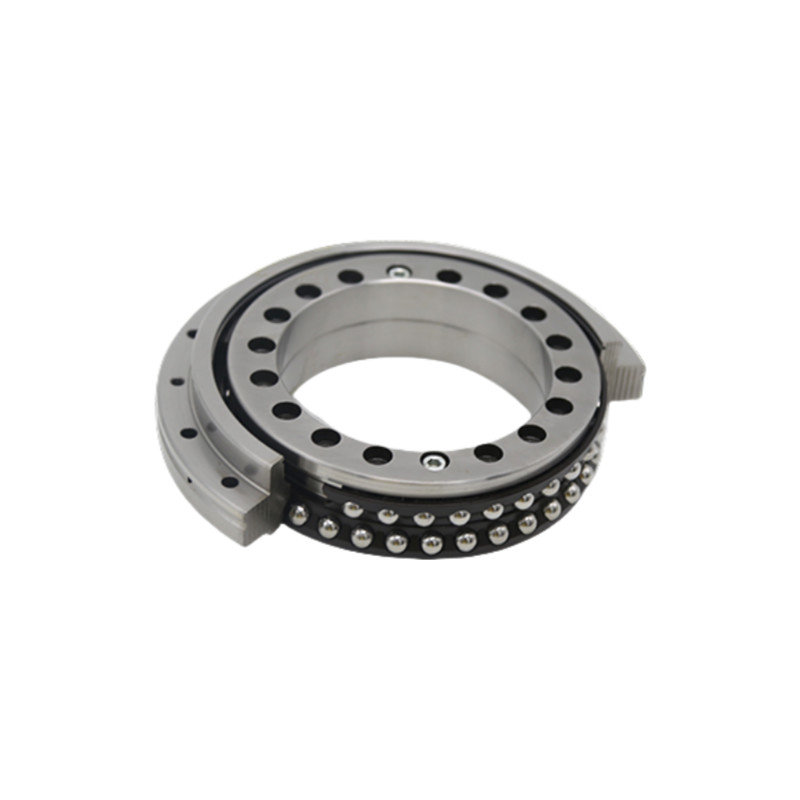

Le roulement à billes axiale angulaire de contact ZKLDF est doté d'un anneau extérieur à unité, de deux anneaux intérieurs, de deux rangées de rouleaux à billes et d'un ensemble de cage.L'anneau extérieur et les anneaux intérieurs sont équipés de trous de montageL'unité est fixée par des vis de retenue pour la sécurité pendant le transport et la manutention.
Les roulements à billes axiaux à contact angulaire ZKLDF sont équipés de couvercles d'étanchéité à double face qui repoussent efficacement la saleté, les impuretés et la graisse, empêchant ainsi toute fuite potentielle.Les roulements de tourne-disque ZKLDF utilisent une graisse sophistiquée à base de baryum, permettant un remplissage pratique de la graisse par des trous de graisse dédiés.
Les roulements à billes axiaux à contact angulaire ZKLDF sont conçus avec un angle de contact de 60 ° et deux rangées de rouleaux à billes, qui fournissent un support pour les charges radiales, les charges axiales doubles et les moments d'inclinaison.La conception unique avec des cages en cuivre permet au roulement de résister à des vitesses élevées, longue durée de fonctionnement, rigidité élevée et précision élevée, tout en minimisant le couple de friction.les applications à long terme telles que les tables de travail rotatives à grande vitesse, fraisage, broyage, tête d'affûtage et instruments de mesure de précision.
Caractéristiques des roulements de table rotative
1. Haute précision: les roulements de table rotative offrent une rotation lisse et constante, avec un contrecoup minimal, ce qui est essentiel pour les applications nécessitant une précision.
2Conception compacte: leur capacité à gérer simultanément plusieurs types de charges permet une structure de roulement compacte, réduisant l'empreinte des équipements.
3. Capacité de charge accrue: Les roulements de table rotative sont conçus pour gérer des charges élevées, ce qui les rend durables et fiables pour les applications lourdes.
4Longue durée de vie: avec une lubrification et un entretien appropriés, les roulements de table rotative peuvent résister à une utilisation prolongée, offrant une grande fiabilité dans les opérations continues.
Les spécifications
| Modèle | Dimension | |||||||||
| d | D | H est | H1 | D1 | D2 | D3 | Je | J1 | a) | |
| Unité: mm | ||||||||||
| Le ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| Le ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 est une | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| Le ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| Le ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 est une | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 est une | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| Le ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Modèle | Trou de fixation | Écrou communeQTY | Trou de levage | Le tonnerre | couple de serrage de vis | Capacité de charge de base | Vitesse limite4) | Le couple de frottement du roulement | La masse | ||||||
| Partie axiale | |||||||||||||||
| Anneau intérieur | Anneaux extérieurs | Dynamique | Statique | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | À peu près | Coa | Graisse | |||||||
| mm | mm | G | Quantité de temps écoulé | Quantité d'année | N m | Nom du produit | R/min | Nm | ≈Kg | ||||||
| Le ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| Le ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 est une | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| Le ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| Le ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 est une | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 est une | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| Le ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Les drwaings
Application du projet
|
|
|
|
| Automatisation industrielle | Équipement médical | Aérospatiale | Équipement de précision |
