Les roulements à rouleaux à grande vitesse en acier inoxydable

Des roulements à rouleaux de haute précision

Roulements à rouleaux d'acier inoxydable

Les roulements à rouleaux à grande vitesse

Lieu d'origine:

La Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Série YRT

Nous contacter

Demandez un devis

Les roulements à rouleaux à grande vitesse en acier inoxydable

Détails du produit

Modèle:

Série YRT

Produit:

Les roulements de table rotatifs de la série YRT

Matériel:

Acier de roulement, acier inoxydable, matières plastiques/polymères, lubrifiants, matériaux céramiqu

50 à 1200 mm

de 126 à 1490 mm

QTY de la vis commune:

Limitation de vitesse5):

25 à 600 tours/min

Le poids:

1.6 à 450 kg

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Rameau spécial pour robots industriels de la série RV

Obtenez le meilleur prix

SHF SHG roulements de réducteurs harmoniques roulement spécial pour robot

Obtenez le meilleur prix

Les roulements de réduction harmonique CSF CSG spéciaux pour robot

Obtenez le meilleur prix

Les roulements à rouleaux croisés de la série RB pour l'automatisation industrielle, ID 20 mm

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

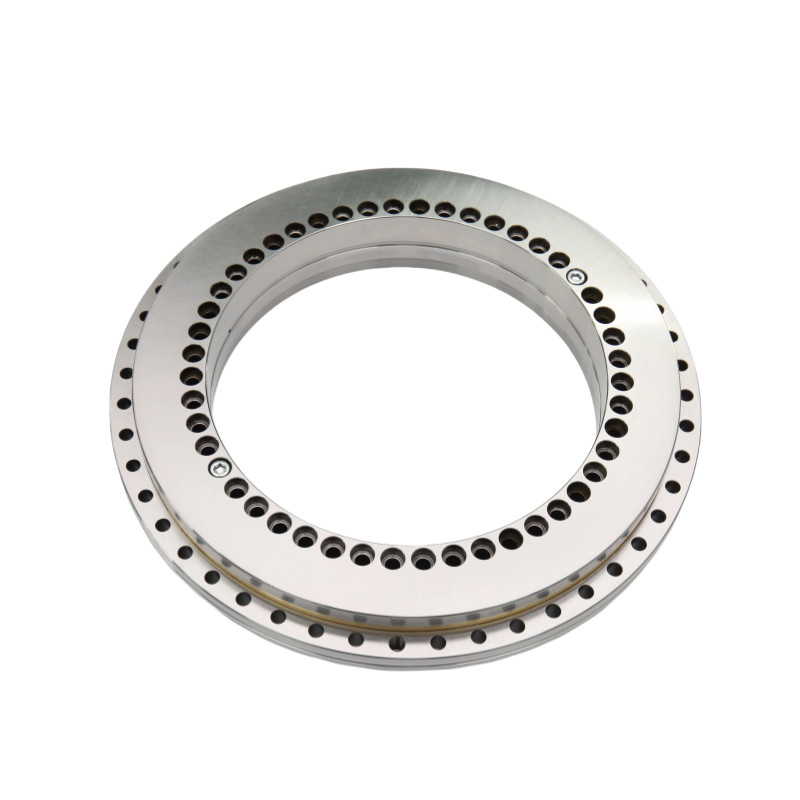

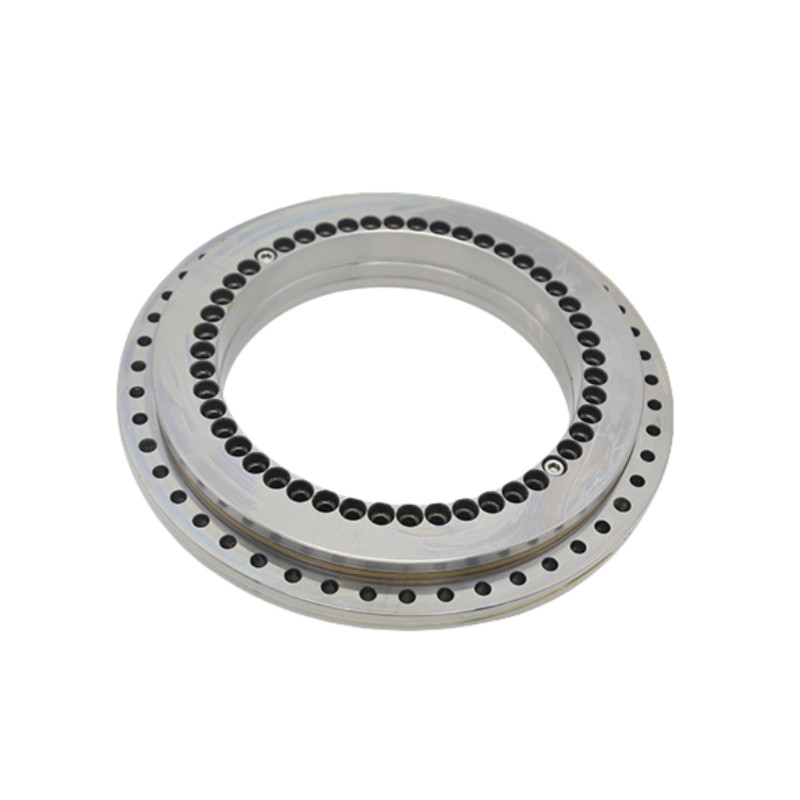

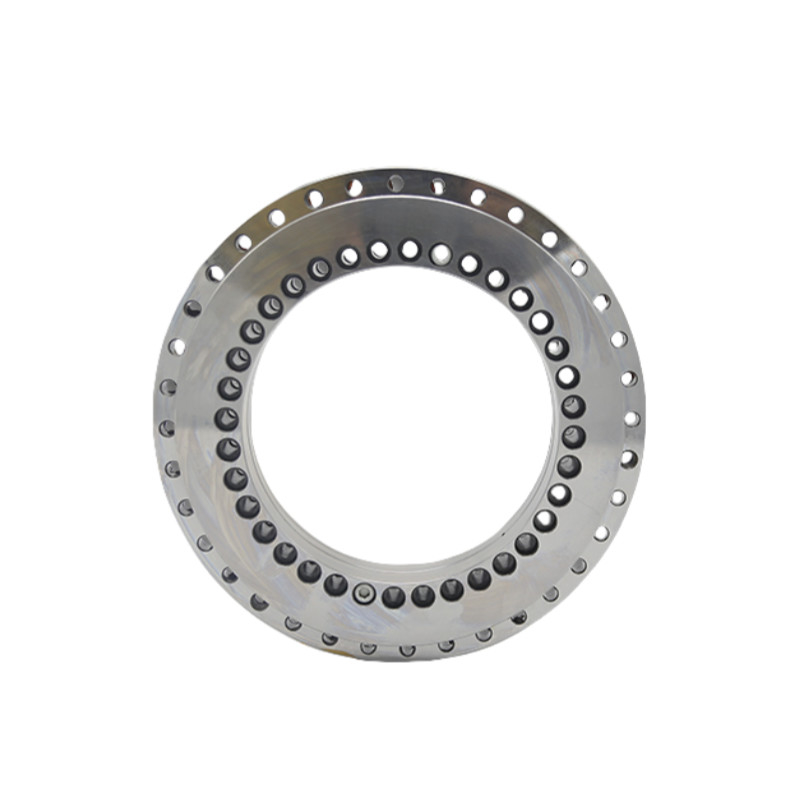

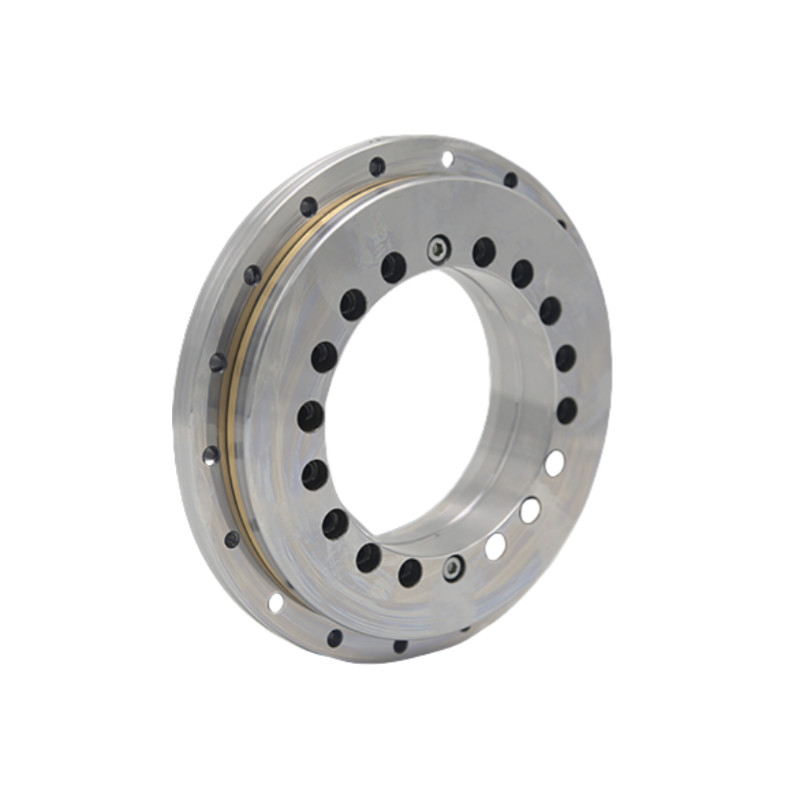

Les roulements de table rotative YRT

Name: Les roulements à rouleaux à grande vitesse en acier inoxydable
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Série YRT
Availability: InStock

Les roulements de base de la table tournante YRT sont conçus avec un rouleau complet radial, deux groupes de rouleaux d'aiguille axiaux, un assemblage en cage, un anneau extérieur, un anneau intérieur en L et le deuxième anneau.Les anneaux extérieur et intérieur sont équipés de trous de fixationLa structure de roulement de la table tournante YRT est capable de supporter une charge axiale, une charge radiale et un moment d'inclinaison dans les deux sens.Ce roulement de série a une précharge appliquée avant de quitter l'usineCe roulement de série est particulièrement adapté pour les applications nécessitant une grande précision, une grande rigidité, une faible vitesse,et une courte période de rotation, comme les tables rotatives, les têtes d'index et les têtes de fraisage rotatives.
Ce roulement offre une précision de fonctionnement axiale et radiale adaptée à vos besoins spécifiques.

Caractéristiques
1- Haute précision: précision P4, précision P2
2. Haute rigidité: ce roulement de série a préchargement
3. Charge élevée:Ce roulement de série peut supporter une charge axiale, une charge radiale et un moment d'inclinaison en deux directions
4. Haute vitesse: les roulements de la série YRTS peuvent être appliqués à la situation de haute vitesse de rotation

Les spécifications

Modèle	Dimension
	Dimension
	d	D	H est	H1	H2	C	d1	n	dm
	Unité: mm
	Unité: mm
RTE50	50	126	30	20	10	10	105	63	116
Le numéro de série:	80	146	35	23.35	11.65	12	130	92	138
YRT100	100	185	38	25	13	12	160	112	170
RTE120	120	210	40	26	14	12	184	135	195
RTE150	150	240	40	26	14	12	214	165	225
RTE180	180	280	43	29	14	15	244	194	260
YRT200	200	300	45	30	15	15	274	215	285
Résultats de l'enquête	260	385	55	36.5	18.5	18	345	280	365
Le nombre de points de contrôle	325	450	60	40	20	20	415	342	430
Le numéro de série	395	525	65	42.5	22.5	20	486	415	505
RTE460	460	600	70	46	24	22	560	482	580
RTE580	580	750	90	60	30	30	700	610	720
Le montant de la subvention est fixé à la valeur de la subvention.	650	870	122	78	44	34	800	680	830
Le numéro de série YRT 850	850	1095	124	80.5	43.5	37	1018	890	1055
Le nombre d'heures de travail	950	1200	132	86	46	40	1130	990	1160
Le montant de la subvention est fixé à la valeur de la subvention.	1030	1300	145	92.5	52.5	40	1215	1075	1255
Le coût de production	1200	1490	164	108	56	52	1410	1240	1445

Modèle	Trou de fixation						QTY de la vis commune	Trou de levage		Le tonnerre	couple de serrage de vis	couple de serrage de vis				Limitation de vitesse5)	Le couple de frottement du roulement (3)	La masse
	Trou de fixation											Partie axiale		Partie radicale
	Anneau intérieur				Anneaux extérieurs							Dynamique	Statique	Dynamique	Statique
	faire	ds	T	QTY4)	DL	QTY4)					- Je vous en prie.2) Le	À peu près	Coa	Cr	- Je vous en prie.	Graisse
	mm				mm	QTY4)		G	Quantité de temps écoulé	Quantité d'année	N m	Nom du produit				R/min	Nm	≈Kg
RTE50	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
Le numéro de série:	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
RTE120	7	11	6.2	22	7	21	2	M8	3	24*15°	14	102	540	52	143	340	7	5.3
RTE150	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
RTE180	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	118	710	69.5	200	280	12	7.7
YRT200	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	120	765	81.5	220	260	14	9.7
Résultats de l'enquête	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
Le nombre de points de contrôle	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
Le numéro de série	9.3	15	8.2	46	9.3	45	2	M12	3	48*7,5°	34	300	2280	186	655	140	55	33
RTE460	10	15	8.2	46	10	45	2	M12	3	48*7,5°	34	355	2800	200	765	120	70	45
RTE580	11.4	18	11	46	11.4	42	2	M12	6	48*7,5°	68	490	4250	228	965	80	140	89
Le montant de la subvention est fixé à la valeur de la subvention.	14	20	13	45	14	42	2	M12	6	48*7,5°	116	1040	8000	490	1800	65	200	170
Le numéro de série YRT 850	18.5	26	17	57	18.5	54	2	Le M16	6	60*6°	284	1000	8650	455	1730	50	300	253
Le nombre d'heures de travail	18.5	26	17	57	18.5	54	2	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
Le montant de la subvention est fixé à la valeur de la subvention.	18.5	26	17	66	18.5	66	2	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
Le coût de production	18.5	26	17	66	18.5	66	2	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450

Les drwaings

Application du projet


Automatisation industrielle	Équipement médical	Aérospatiale	Équipement de précision
