Lieu d'origine:
La Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Série CRBT
|

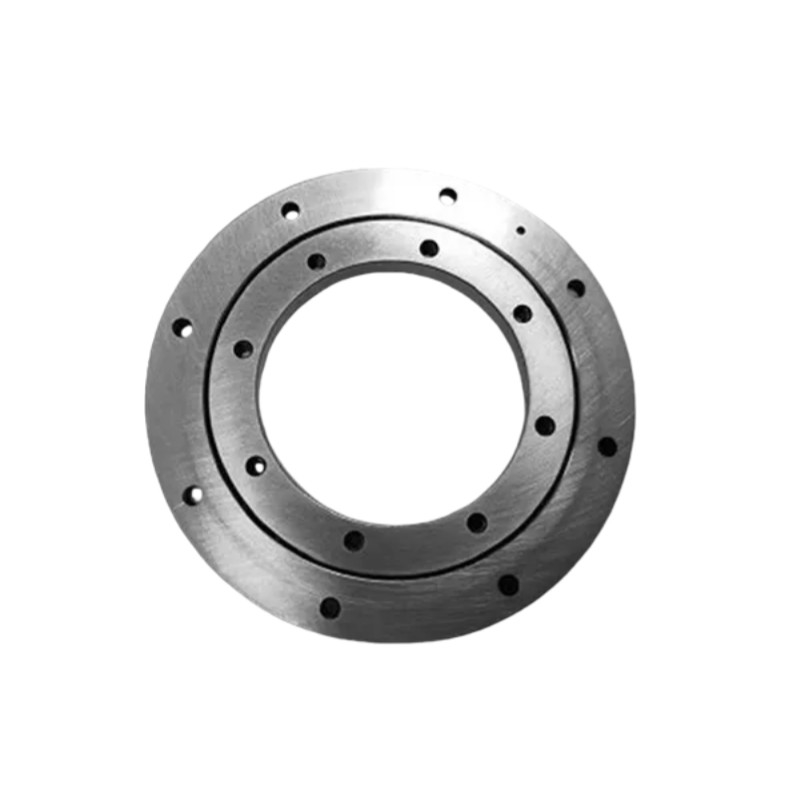

Les roulements à rouleaux croisés sont des roulements à rouleaux de haute précision et de haute rigidité et leur conception structurelle est particulièrement adaptée pour supporter des charges complexes, y compris les charges radiales,moments axiaux et de renversementLes roulements à rouleaux croisés sont largement utilisés dans des domaines à forte demande tels que les joints de bras mécaniques, les robots industriels, les tables rotatives des machines-outils et les dispositifs de rotation de précision. Le roulement à rouleaux croisés de la série CRBT est une structure à paroi ultra-mince adaptée à des situations structurelles extrêmement limitées. |
Caractéristiques
1- Haute précision: précision P4, précision P2
2. Haute rigidité: ce roulement de série a préchargement
3. Charge élevée:Ce roulement de série peut supporter une charge axiale, une charge radiale et un moment d'inclinaison en deux directions
4. Petite taille: ce roulement de série peut économiser de l'espace pour les machines-outils
Les spécifications
| Dimension (mm) | Hauteur de l'épaule ((mm) | Capacité de charge de base | Le poids | ||||||
| Identifiant | Surdose | Diamètre du cercle du rouleau | Taille | Chambre de nuit | Cr | - Je vous en prie. | |||
| d | D | dp | B B1 | Rmin | ds (max.) | D.h. (min.) | Nom du produit | Nom du produit | Poids de la pâte |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
Application du projet
|
|
|
|
| Automatisation industrielle | Équipement médical | Aérospatiale | Équipement de précision |
