Name: Table tournante creuse à angle droit haute précision 360 degrés rotation Table de plate-forme tournante
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Table tournante creuse à angle droit
Availability: InStock

À la maison > produits > Table tournante creuse >

Table tournante creuse à angle droit haute précision 360 degrés rotation Table de plate-forme tournante

Table tournante creuse à 360 degrés

Table tournante creuse haute précision

Table tournante creuse à angle droit

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Table tournante creuse à angle droit

Nous contacter

Demandez un devis

Table tournante creuse à angle droit haute précision 360 degrés rotation Table de plate-forme tournante

Détails du produit

Produit:

Table tournante creuse à angle droit HRG-170Z

Support de la plateforme de sortie:

Roulement à rouleaux croisé

Le mouvement de changement:

360° ((Rotation sous n'importe quel angle)

Moteur correspondant (taille):

Servo-moteur de 750-1 kW

Charge axiale admissible:

3000Nm

Charge radiale admissible:

2000Nm

Taux de réduction:

20, 30, 50

Température de fonctionnement:

-10°C à 90°C

Niveau de production:

Pour la protection contre la corrosion

Niveau de bruit:

≤ 65 dB

Lubrification:

Graisses synthétiques

Conditions de paiement et d'expédition

Quantité de commande min

à négocier

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Tableau de plateforme rotative à actionneur rotatif creux pour boîte de vitesses planétaire de haute précision

Obtenez le meilleur prix

Plateforme rotative creuse de haute précision avec boîte de vitesses planétaire pour charges lourdes Table rotative de réduction planétaire

Obtenez le meilleur prix

Table tournante de réduction planétaire de charges lourdes pour étape tournante creuse

Obtenez le meilleur prix

Plateforme de rotation creuse haute précision pour la réduction planétaire de charges lourdes

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

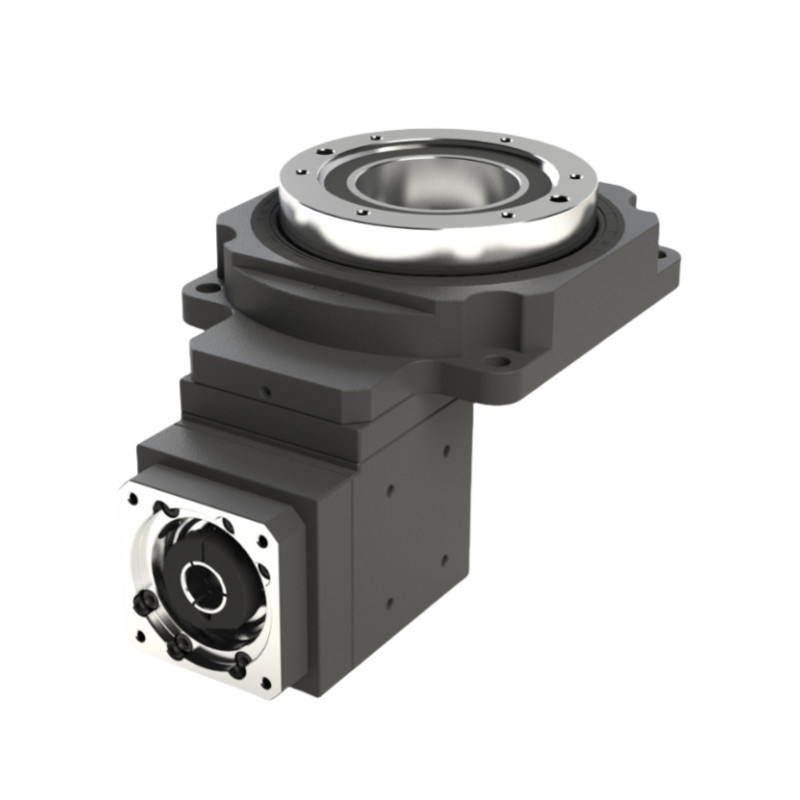

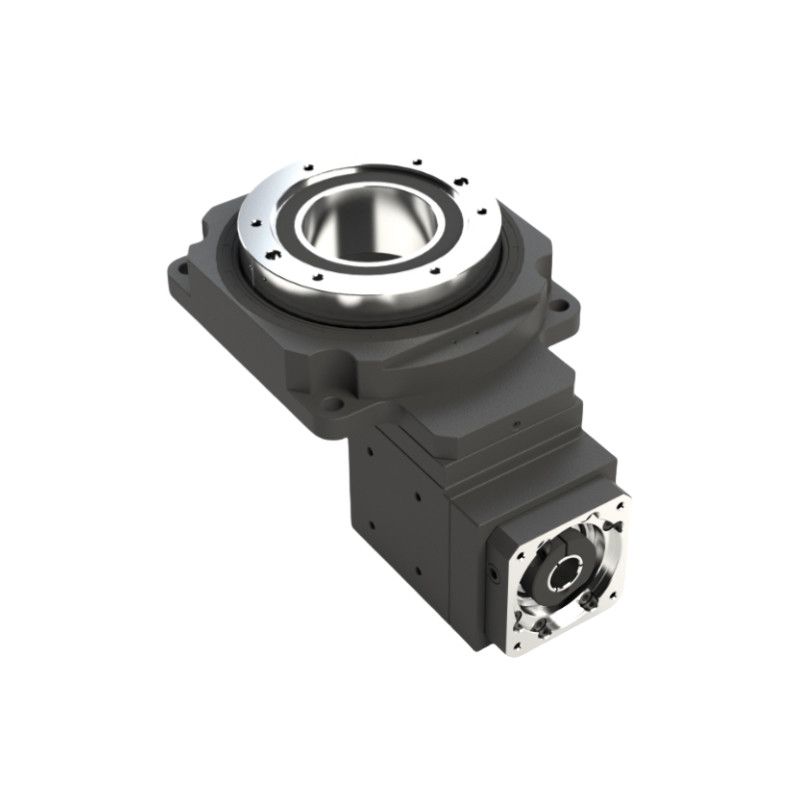

Série HRG 170ZTable tournante creuse à angle droit

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

L'adoption du corps souple conçu par le train à vis en spirale supérieure et la conception optimisée de la surface des dents de contact rendent la charge uniforme et permettent un couple de sortie élevé.Quand il est combiné avec un réducteur planétaire, le rapport d'engrenage doit augmenter jusqu'à atteindre 1:50.

Composants clés

Plaque de base: La fondation qui soutient l'ensemble et permet son montage sur des machines.

Mécanisme rotatif: Cela inclut les engrenages ou les moteurs qui permettent la rotation à 360° de la table.

Puits creux: La section creuse centrale qui permet le passage des outils, du liquide de refroidissement ou du câblage.

Tableau haut: La surface sur laquelle sont placées les pièces à usiner, souvent dotées de fentes en T pour le serrage.

Mécanisme de réglage de l'angle: permet un angle précis de la table pour obtenir les positions d'usinage souhaitées.

Système de roulement: assure une rotation fluide et une stabilité pendant le fonctionnement.

Système de contrôle: peut inclure des lectures numériques ou une intégration CNC pour un positionnement et un mouvement précis.

Principales caractéristiques

Les roulements de précision: assure une rotation en douceur et une grande précision.

Vitesse réglable: permet de varier les vitesses de rotation en fonction des besoins d'usinage.

Intégration de contrôle: peut être relié à des commandes CNC pour des mouvements programmés.

Paramètre de performance

Paramètre de performance HRG170Z
Support de la plateforme de sortie	Rameau à rouleaux croisés			Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	27619 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)			Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Servo-moteur de 750-1 kW Le nombre total de véhicules ne doit pas dépasser 1 tonne.			Charge axiale admissible	Nombre d'étoiles	Lubrification	Graisse synthétique
Taux de réduction	20	30	50	Charge radiale admissible	Pour les véhicules à moteur	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	55NM			Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	110NM			Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	165NM			Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB

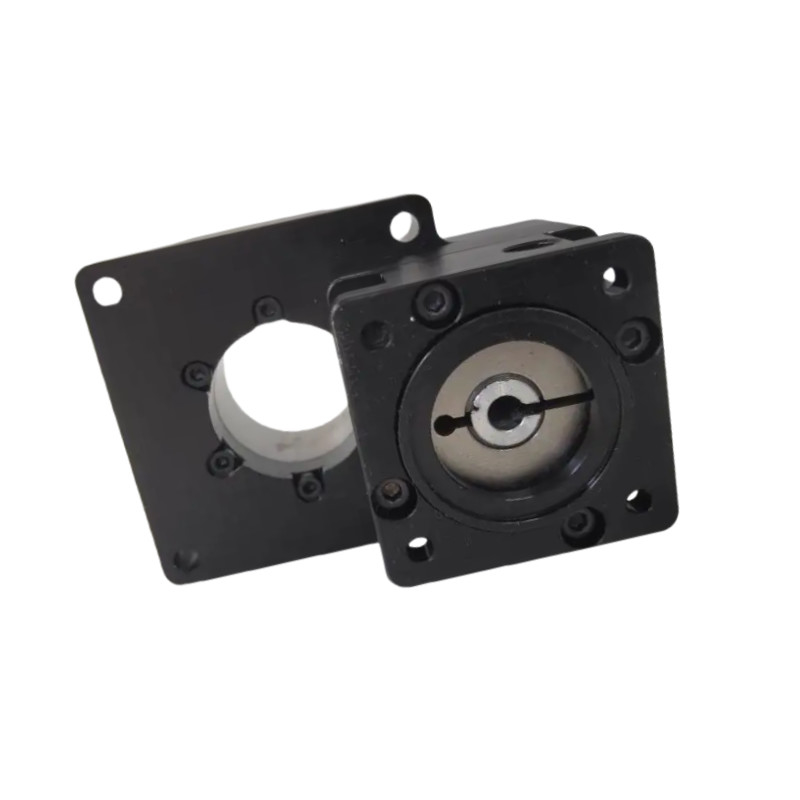

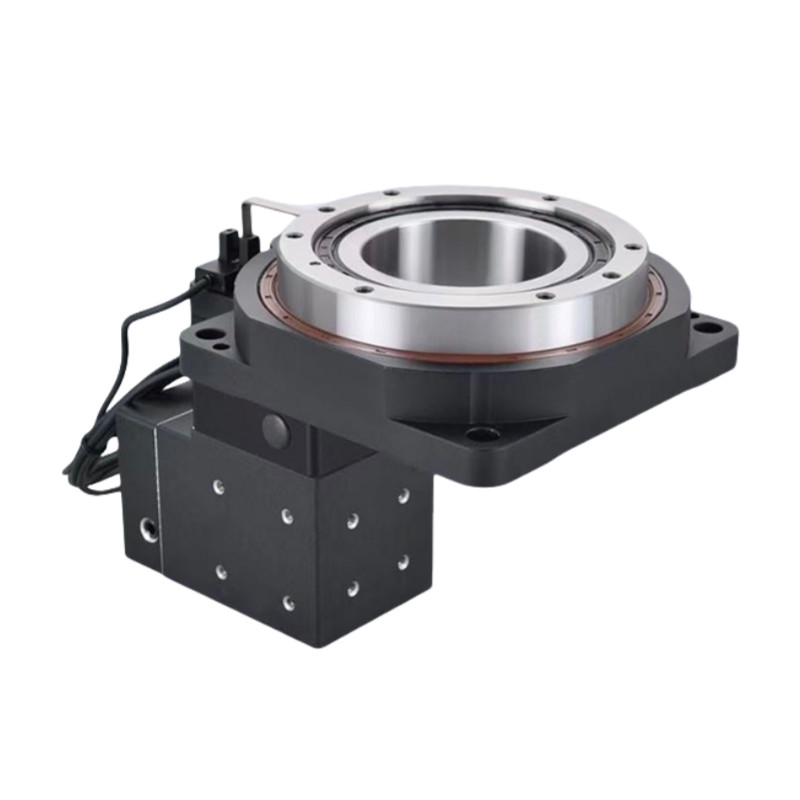

Des images détaillées

Des dessins

Applications de la plateforme rotative creuse

Fraisage CNC: permet une usinage précise sous plusieurs angles sans repositionner la pièce.

Opérations d'assemblage: facilite l'assemblage de pièces complexes en permettant un accès facile sous différents angles.

Inspection: Utilisé dans le contrôle de la qualité pour faire tourner les composants pour une inspection approfondie.

Systèmes automatisés: Intégré avec des bras robotiques pour des tâches comme le soudage ou la peinture.
