Série HRG 130ZTable tournante creuse à angle droit
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
L'adoption du corps souple conçu par le train à vis en spirale supérieure et la conception optimisée de la surface des dents de contact rendent la charge uniforme et permettent un couple de sortie élevé.Quand il est combiné avec un réducteur planétaire, le rapport d'engrenage doit augmenter jusqu'à atteindre 1:50.
Composants clés
Plaque de base: La fondation qui soutient l'ensemble et permet son montage sur des machines.
Mécanisme rotatif: Cela inclut les engrenages ou les moteurs qui permettent la rotation à 360° de la table.
Puits creux: La section creuse centrale qui permet le passage des outils, du liquide de refroidissement ou du câblage.
Tableau haut: La surface sur laquelle sont placées les pièces à usiner, souvent dotées de fentes en T pour le serrage.
Mécanisme de réglage de l'angle: permet un angle précis de la table pour obtenir les positions d'usinage souhaitées.
Système de roulement: assure une rotation fluide et une stabilité pendant le fonctionnement.
Système de contrôle: peut inclure des lectures numériques ou une intégration CNC pour un positionnement et un mouvement précis.
Principales caractéristiques
Conception à angle droit: permet des réglages d'usinage verticaux et horizontaux
Le centre creux: facilite le mouvement des outils ou des matériaux à travers la table.
Contrôle de précision: équipé de mécanismes de positionnement et de rotation précis.
Durabilité: Fabriqué à partir de matériaux robustes pour résister à de lourdes charges d'usinage.
Paramètre de performance
| Le numéro de série HRG 130Z |
| Support de la plateforme de sortie |
Rameau à rouleaux croisés |
Vitesse de sortie admissible |
200 tours par minute |
Inertie de rotation |
2772 x 10 à 6 kg.m2 |
| Le mouvement de changement |
360° ((Rotation sous n'importe quel angle) |
Précision de positionnement répétitive |
± 15 secondes d'arc |
Précision de positionnement |
≤ 30 secondes d'arc |
| Moteur correspondant (taille) |
Servo-moteur de 200 à 400 W
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
Charge axiale admissible |
Nombre d'étoiles |
Lubrification |
Graisse synthétique |
| Taux de réduction |
20 |
30 |
Charge radiale admissible |
Pour les véhicules à moteur |
température de fonctionnement |
-10°C à 90°C |
| Le couple de sortie nominal |
34NM |
Parallélisation de la plateforme de sortie |
0.02 mm |
Vie de service |
20000h |
| Le couple maximal d'accélération |
61.2NM |
Écoulement de la surface de la plateforme de sortie |
0.01 mm |
Niveau de production |
Pour la protection contre la corrosion |
| couple d'arrêt d'urgence |
102NM |
Débit de la plateforme de sortie |
0.01 mm |
Niveau de bruit |
≤ 65 dB |

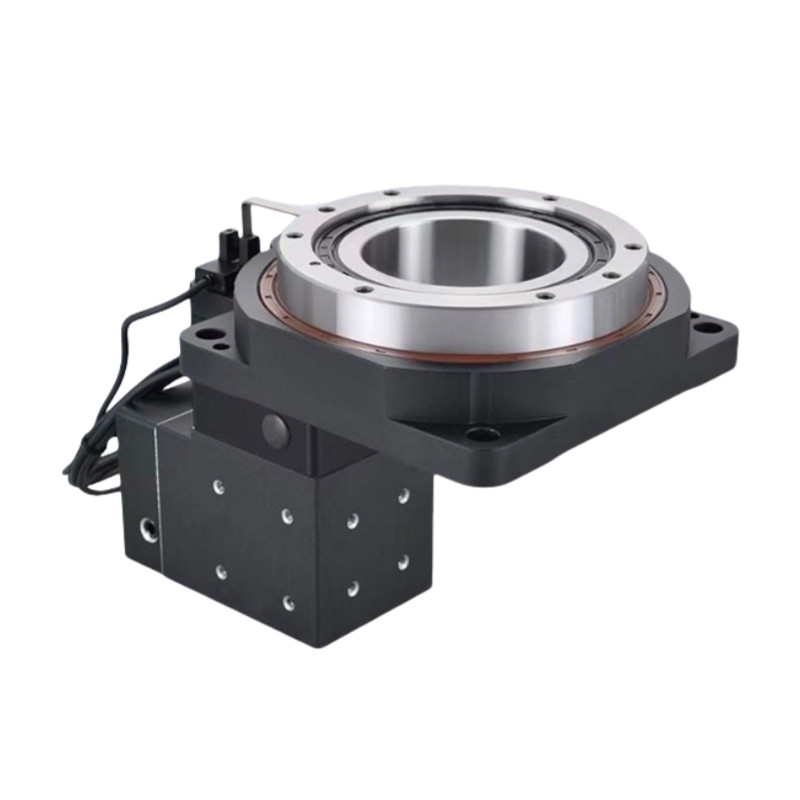

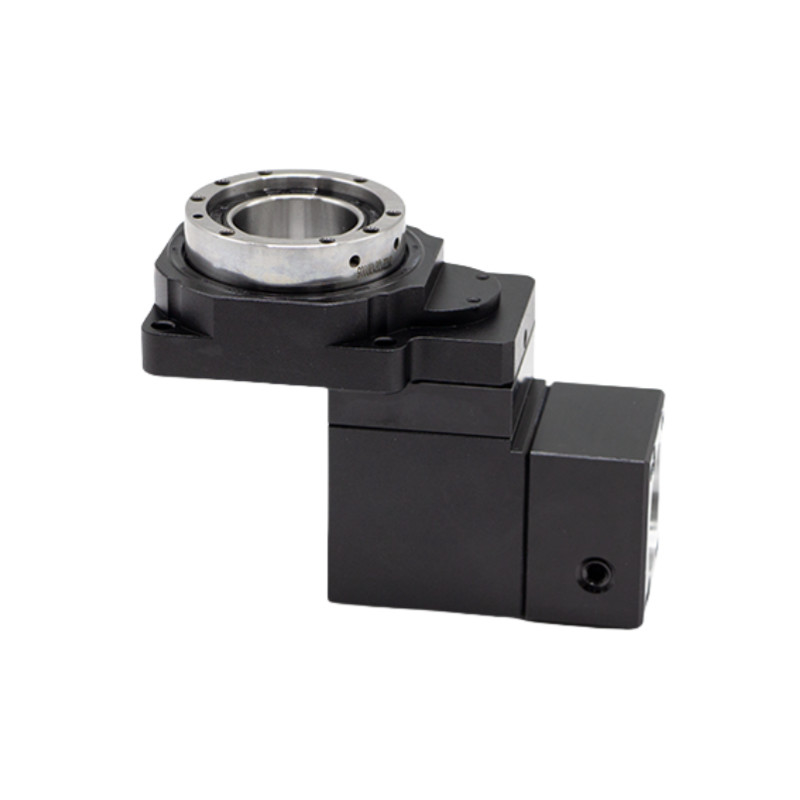

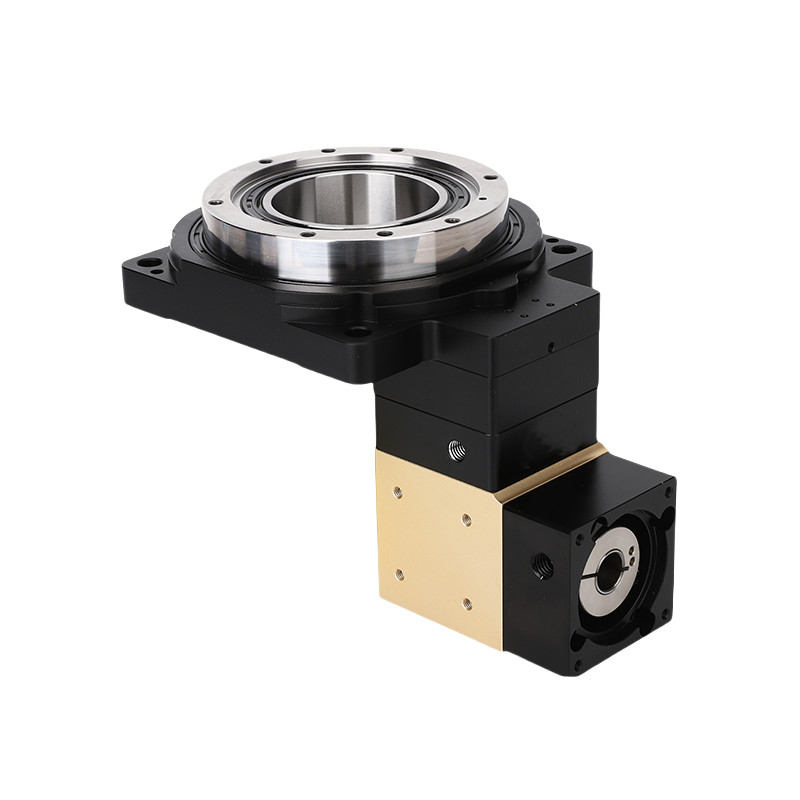

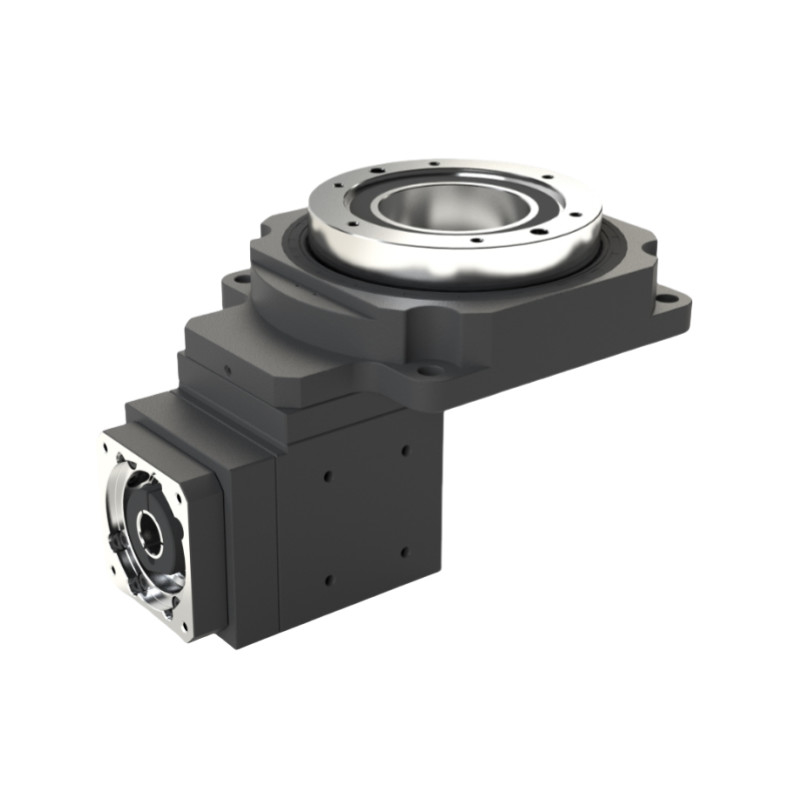

Des images détaillées
Des dessins
Applications de la plateforme rotative creuse
Machinerie à plusieurs axes: permet des opérations complexes sur des pièces nécessitant plusieurs angles et orientations, idéal pour les composants aérospatiaux et automobiles.
Fabrication d'outils et de matrices: facilite la création de moules et de matrices complexes en permettant l'accès à plusieurs côtés d'une pièce sans repositionnement.
Traitement des géométries complexes: Prend en charge la production de pièces de formes non conventionnelles, telles que des supports et des cadres.
Opérations d'assemblage: utile pour aligner et assembler des composants à des angles spécifiques, améliorant ainsi l'efficacité des lignes de production.
Forage et fraisage de précision: permet un forage ou un fraisage précis à des angles spécifiques, assurant une grande précision dans la fabrication.
Applications CNC: s'intègre aux machines CNC pour effectuer des tâches automatisées, améliorant la productivité et la cohérence.
Fabrication de dispositifs médicaux: utilisé dans la production de composants nécessitant une grande précision et fiabilité.
