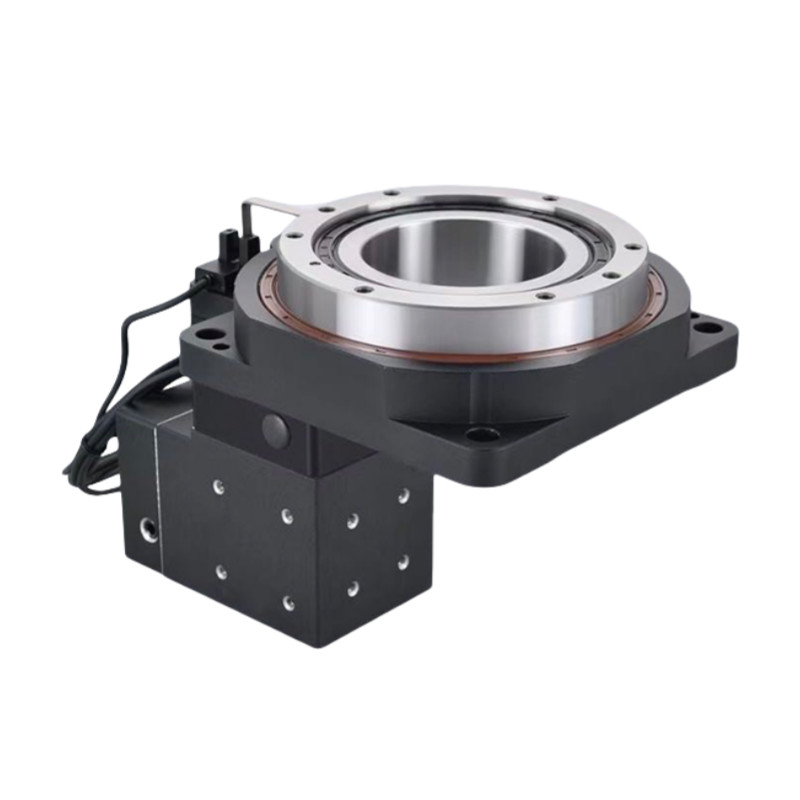

Table de rotation creuse à angle droit Plateforme rotative de haute précision Table pour la robotique

Table tournante creuse à angle droit

Table tournante creuse haute précision

Table tournante creuse en robotique

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Table tournante creuse à angle droit

Nous contacter

Demandez un devis

Table de rotation creuse à angle droit Plateforme rotative de haute précision Table pour la robotique

Détails du produit

Produit:

Table tournante creuse à angle droit HRG-85Z

Support de la plateforme de sortie:

Roulement à rouleaux croisé

Le mouvement de changement:

360° ((Rotation sous n'importe quel angle)

Moteur correspondant (taille):

Servo-moteur de 50 à 100 W

Charge axiale admissible:

3000Nm

Charge radiale admissible:

2000Nm

Taux de réduction:

10, 15

Température de fonctionnement:

-10°C à 90°C

Niveau de production:

Pour la protection contre la corrosion

Niveau de bruit:

≤ 65 dB

Lubrification:

Graisses synthétiques

Conditions de paiement et d'expédition

Quantité de commande min

à négocier

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Tableau de plateforme rotative à actionneur rotatif creux pour boîte de vitesses planétaire de haute précision

Obtenez le meilleur prix

Plateforme rotative creuse de haute précision avec boîte de vitesses planétaire pour charges lourdes Table rotative de réduction planétaire

Obtenez le meilleur prix

Table tournante de réduction planétaire de charges lourdes pour étape tournante creuse

Obtenez le meilleur prix

Plateforme de rotation creuse haute précision pour la réduction planétaire de charges lourdes

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Série HRG 80ZTable tournante creuse à angle droit

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

L'adoption du corps souple conçu par le train à vis en spirale supérieure et la conception optimisée de la surface des dents de contact rendent la charge uniforme et permettent un couple de sortie élevé.Quand il est combiné avec un réducteur planétaire, le rapport d'engrenage doit augmenter jusqu'à atteindre 1:50.

Composants clés

Plaque de base: La fondation qui soutient l'ensemble et permet son montage sur des machines.

Mécanisme rotatif: Cela inclut les engrenages ou les moteurs qui permettent la rotation à 360° de la table.

Puits creux: La section creuse centrale qui permet le passage des outils, du liquide de refroidissement ou du câblage.

Tableau haut: La surface sur laquelle sont placées les pièces à usiner, souvent dotées de fentes en T pour le serrage.

Mécanisme de réglage de l'angle: permet un angle précis de la table pour obtenir les positions d'usinage souhaitées.

Système de roulement: assure une rotation fluide et une stabilité pendant le fonctionnement.

Système de contrôle: peut inclure des lectures numériques ou une intégration CNC pour un positionnement et un mouvement précis.

Principales caractéristiques

Conception à angle droit: permet des réglages d'usinage verticaux et horizontaux

Le centre creux: facilite le mouvement des outils ou des matériaux à travers la table.

Contrôle de précision: équipé de mécanismes de positionnement et de rotation précis.

Durabilité: Fabriqué à partir de matériaux robustes pour résister à de lourdes charges d'usinage.

Modèle	Modèle	Modèle	Ratio de l'angle droit
Modèle	Table tournante creuse	Angle droit	Ratio de l'angle droit
Le numéro de série HRG85Z	HRG85	HAS060	2, 3

Paramètre de performance HRG80Z-05
Support de la plateforme de sortie	Rameau à rouleaux croisés		Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	1203 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)		Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Servo-moteur de 200 à 400 W Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.		Charge axiale admissible	Nombre d'étoiles	Lubrification	Graisse synthétique
Taux de réduction	10	15	Charge radiale admissible	Pour les véhicules à moteur	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	18NM		Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	32.4NM		Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	54NM		Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB
Paramètre de performance HRG80Z-10
Support de la plateforme de sortie	Rameau à rouleaux croisés		Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	1203 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)		Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Servo-moteur de 200 à 400 W Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.		Charge axiale admissible	500 N	Lubrification	Graisse synthétique
Taux de réduction	20	30	Charge radiale admissible	250 N	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	18NM		Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	32.4NM		Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	54NM		Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB

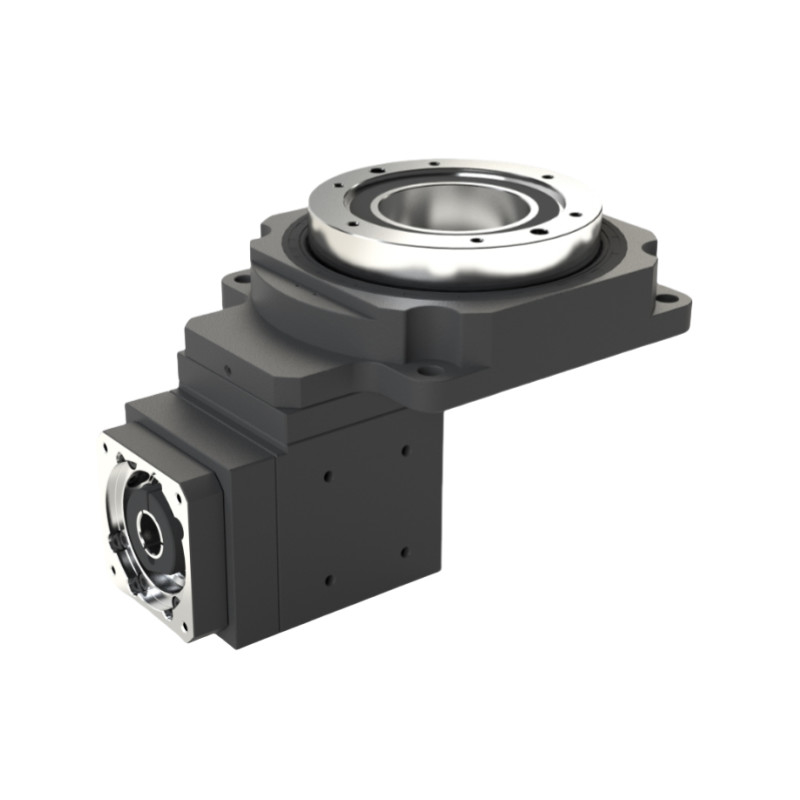

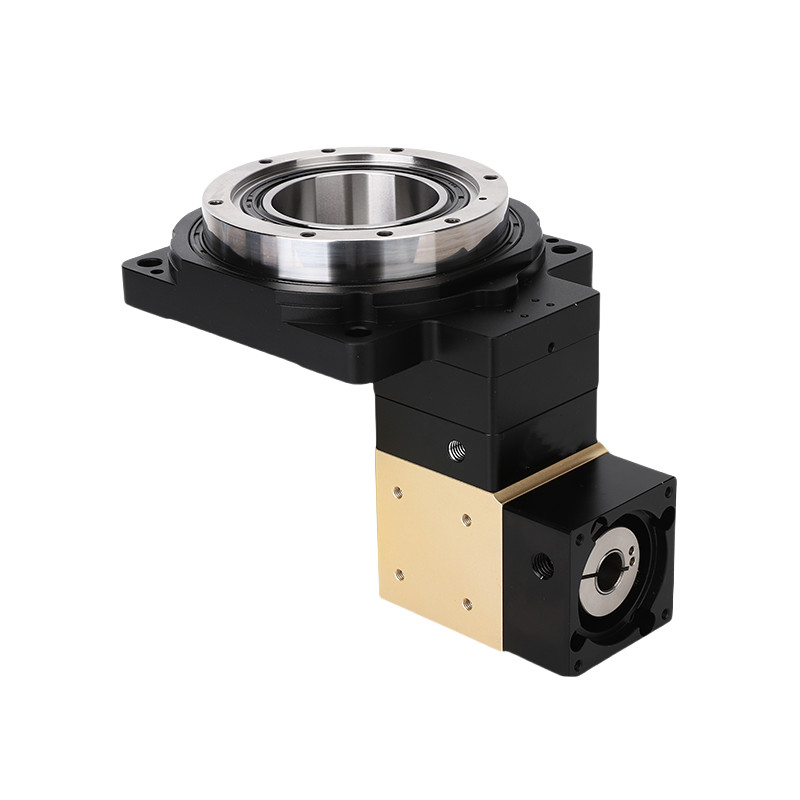

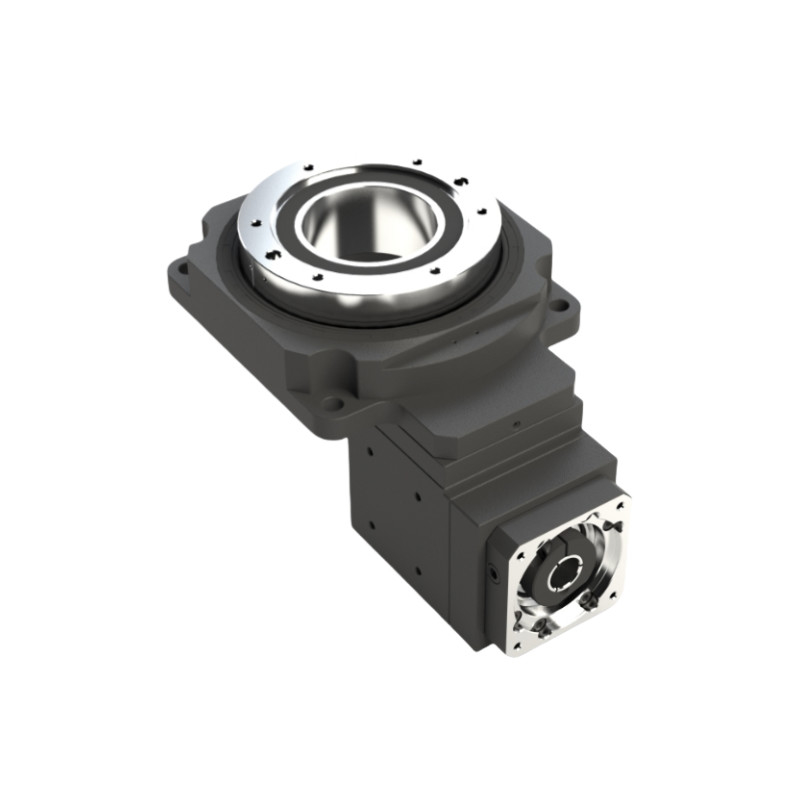

Des images détaillées

Des dessins

Applications de la plateforme rotative creuse

La robotique

Utilisé dans les bras et les manipulateurs robotiques pour un positionnement et un mouvement précis dans les tâches d'assemblage et de manutention de matériaux.

Systèmes d'automation

Intégré dans des lignes de production automatisées pour des tâches telles que le tri, l'emballage et la palettisation, où un mouvement de rotation précis est essentiel.

Machinerie CNC

Utilisé dans les machines CNC pour la rotation précise des pièces pendant les opérations de fraisage, de forage et de tournage.

Équipement médical

Utilisé dans les dispositifs médicaux tels que les systèmes d'imagerie, les robots chirurgicaux et l'automatisation de laboratoire pour un positionnement et un mouvement précis.

Aérospatiale et défense

Appliqué dans les simulateurs de vol, les systèmes radar et les drones pour une orientation et une stabilisation précises.

Les télécommunications

Utilisé dans les systèmes de positionnement d'antenne pour assurer un alignement précis pour une transmission optimale du signal.

Emballage et expédition
