Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Table tournante creuse à angle droit

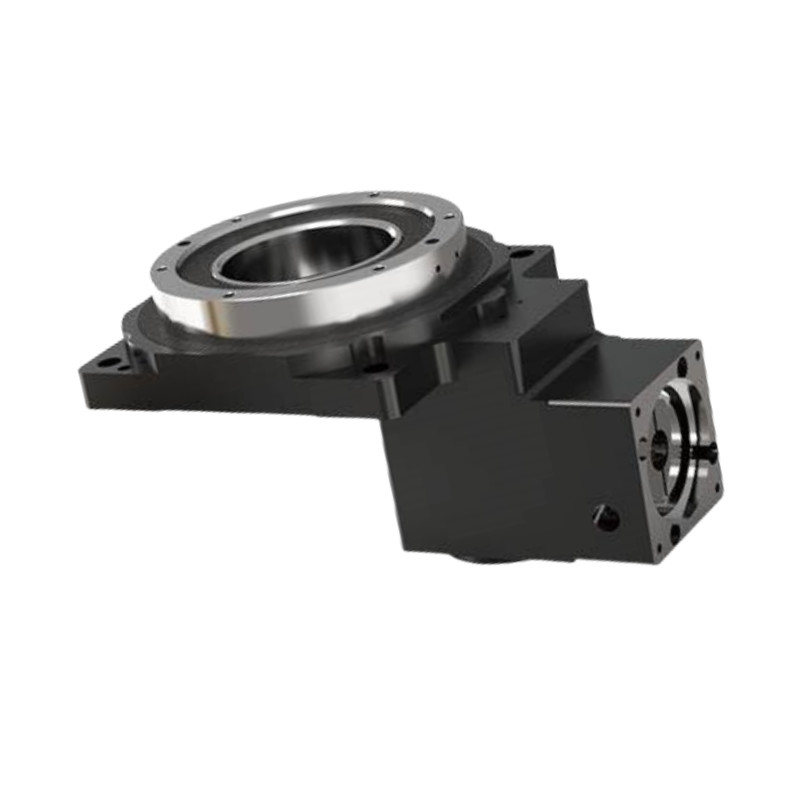

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
L'adoption du corps souple conçu par le train à vis en spirale supérieure et la conception optimisée de la surface des dents de contact rendent la charge uniforme et permettent un couple de sortie élevé.Quand il est combiné avec un réducteur planétaire, le rapport d'engrenage doit augmenter jusqu'à atteindre 1:50.
Les engrenages sont fabriqués en acier allié carburisant de haute résistance et la dureté de la surface des dents après carburation peut atteindre HRC60±2°.
Connecté au servo-moteur, il peut faire des segments à n'importe quel angle, ce qui peut répondre au contrôle numérique que l'indexateur de tige ne peut pas atteindre.
Composants clés
Plaque de base: La fondation qui soutient l'ensemble et permet son montage sur des machines.
Mécanisme rotatif: Cela inclut les engrenages ou les moteurs qui permettent la rotation à 360° de la table.
Puits creux: La section creuse centrale qui permet le passage des outils, du liquide de refroidissement ou du câblage.
Tableau haut: La surface sur laquelle sont placées les pièces à usiner, souvent dotées de fentes en T pour le serrage.
Mécanisme de réglage de l'angle: permet un angle précis de la table pour obtenir les positions d'usinage souhaitées.
Système de roulement: assure une rotation fluide et une stabilité pendant le fonctionnement.
Système de contrôle: peut inclure des lectures numériques ou une intégration CNC pour un positionnement et un mouvement précis.
Haute précision:
Réalise une précision de positionnement répétée inférieure à 5 secondes d'arc, assurant une performance fiable dans des applications exigeantes.
Rigidité élevée:
Soutenu par des roulements à rouleaux croisés de précision, la plateforme peut résister à des forces radiales, axiales et de renversement significatives, offrant plus de dix fois la rigidité des roulements traditionnels.
Compatibilité moteur souple:
Facile à configurer pour accueillir différentes marques et types de moteurs, y compris les servo et les moteurs pas à pas, grâce à des brides et des arbres d'entrée personnalisables.
|
Modèle | Modèle | Modèle | Ratio de l'angle droit |
| Table tournante creuse | Angle droit | |||
|
Le numéro de série est le suivant: |
RHG60 | HAS042 |
2, 3 |
Paramètre de performance
| Paramètre de performance HRG60Z | ||||||
| Support de la plateforme de sortie | Rameau à rouleaux croisés | Vitesse de sortie admissible | 200 tours par minute | Inertie de rotation | 735 x 10 à 7 kg.m2 | |
| Le mouvement de changement | 360° ((Rotation sous n'importe quel angle) | Précision de positionnement répétitive | ± 15 secondes d'arc | Précision de positionnement | ≤ 30 secondes d'arc | |
| Moteur correspondant (taille) | Servo-moteur de 50 à 100 W Le nombre d'étoiles est déterminé par la fréquence d'écoulement. |
Charge axiale admissible | 150 N | Lubrification | Graisse synthétique | |
| Taux de réduction | 10 | 15 | Charge radiale admissible | 300N | température de fonctionnement | -10°C à 90°C |
| Le couple de sortie nominal | 5NM | Parallélisation de la plateforme de sortie | 0.02 mm | Vie de service | 20000h | |
| Le couple maximal d'accélération | 9NM | Écoulement de la surface de la plateforme de sortie | 0.01 mm | Niveau de production | Pour la protection contre la corrosion | |
| couple d'arrêt d'urgence | 15NM | Débit de la plateforme de sortie | 0.01 mm | Niveau de bruit | ≤ 65 dB | |
Des images détaillées
|
|
|
Des dessins
Applications de la plateforme rotative creuse
La robotique
Utilisé dans les bras et les manipulateurs robotiques pour un positionnement et un mouvement précis dans les tâches d'assemblage et de manutention de matériaux.
Systèmes d'automation
Intégré dans des lignes de production automatisées pour des tâches telles que le tri, l'emballage et la palettisation, où un mouvement de rotation précis est essentiel.
Machinerie CNC
Utilisé dans les machines CNC pour la rotation précise des pièces pendant les opérations de fraisage, de forage et de tournage.
Équipement médical
Utilisé dans les dispositifs médicaux tels que les systèmes d'imagerie, les robots chirurgicaux et l'automatisation de laboratoire pour un positionnement et un mouvement précis.
Aérospatiale et défense
Appliqué dans les simulateurs de vol, les systèmes radar et les drones pour une orientation et une stabilisation précises.
Les télécommunications
Utilisé dans les systèmes de positionnement d'antenne pour assurer un alignement précis pour une transmission optimale du signal.
Emballage et expédition
