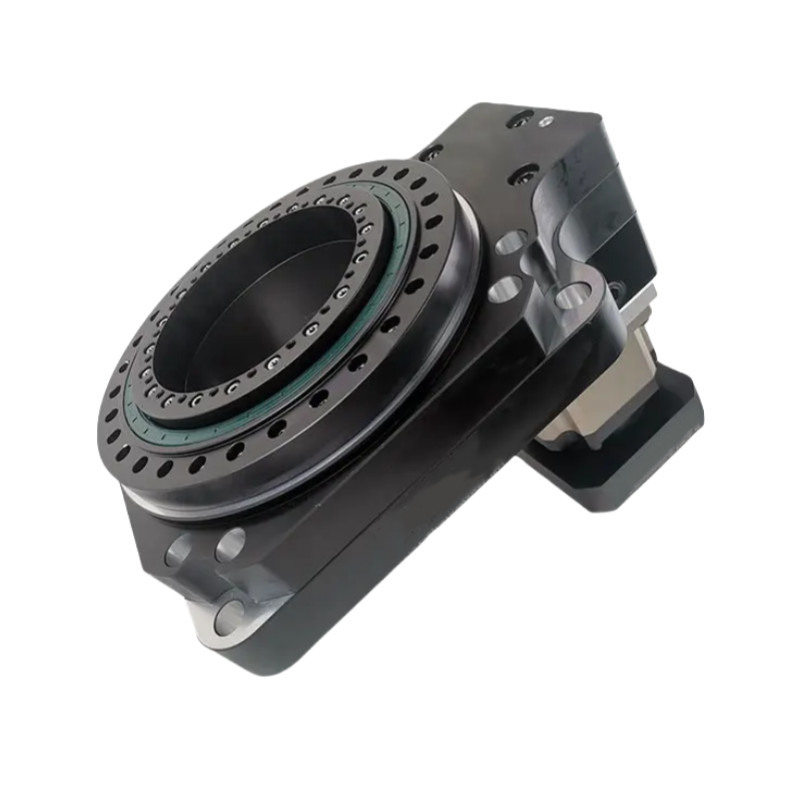

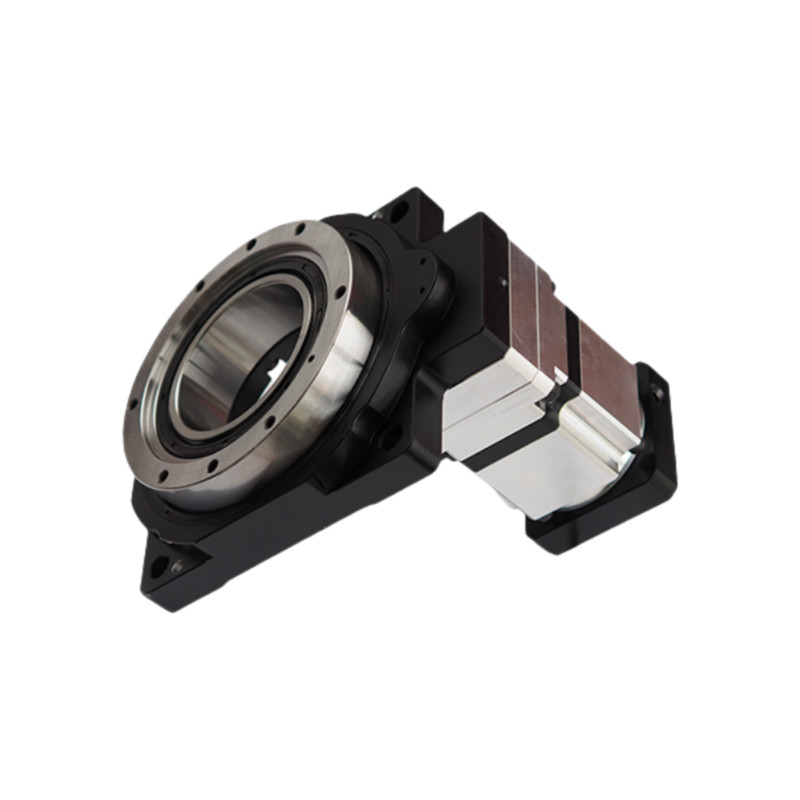

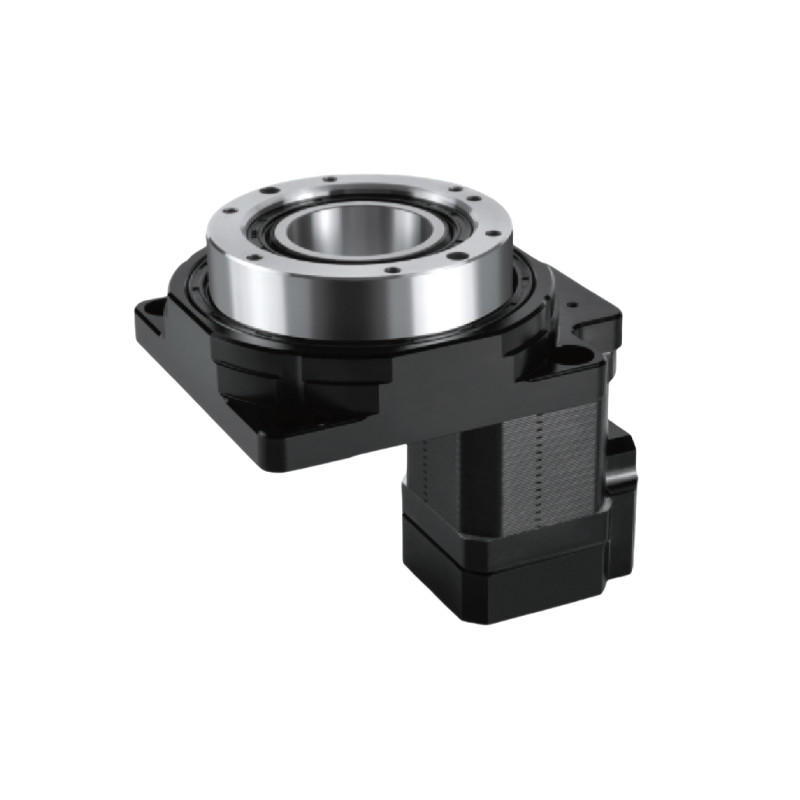

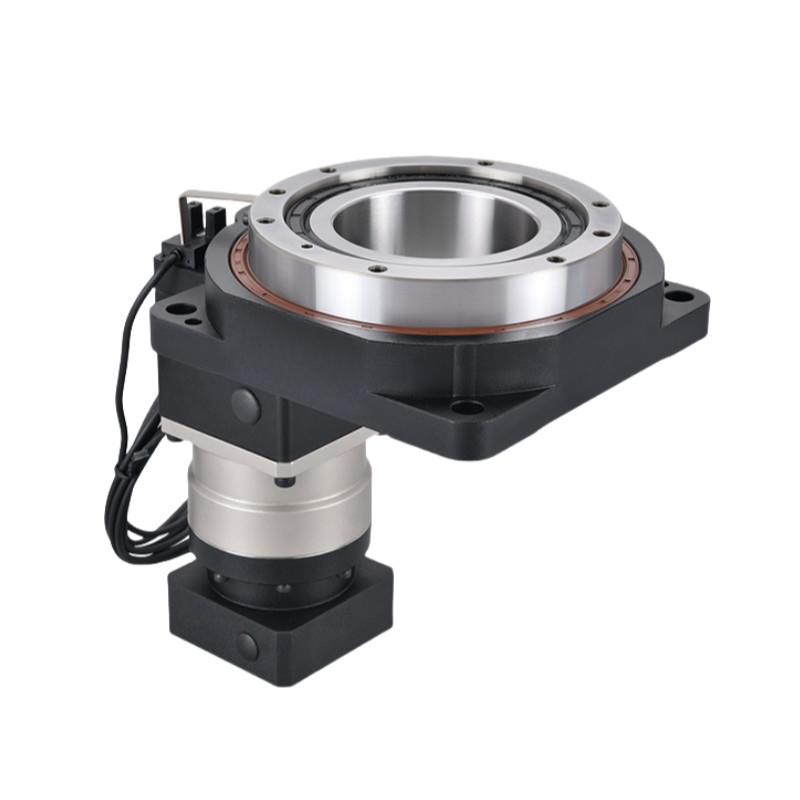

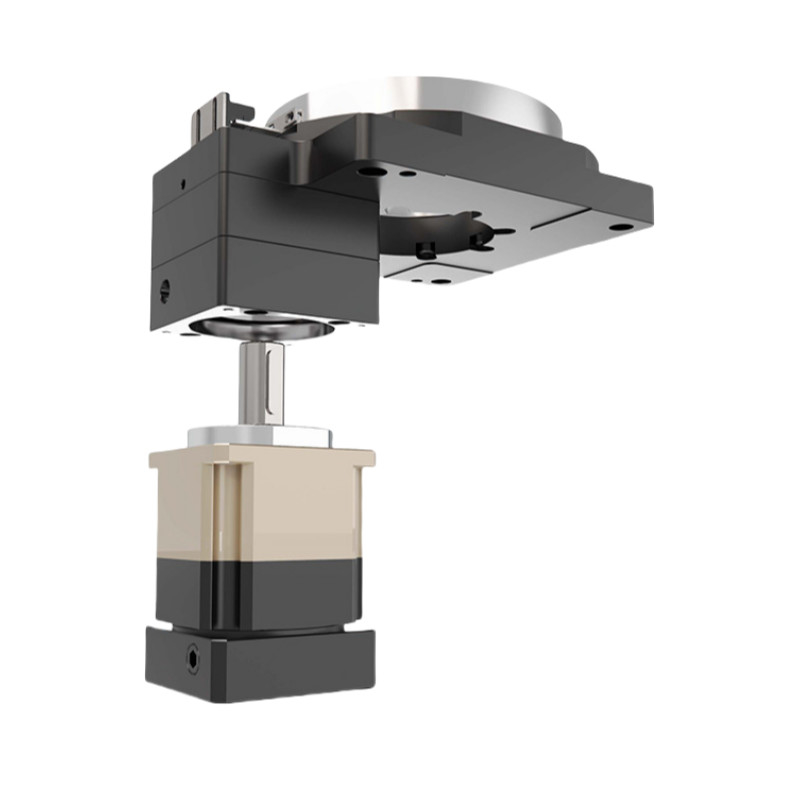

Name: Table de rotation creuse à haute précision, actionneur, plateforme rotative avec boîte de vitesses planétaire
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Machine intégrée planétaire creuse de la série HRG
Availability: InStock

À la maison > produits > Table tournante creuse >

Table de rotation creuse à haute précision, actionneur, plateforme rotative avec boîte de vitesses planétaire

Table tournante creuse à boîte de vitesses planétaire

Table tournante creuse haute précision

Plateforme tournante Table tournante creuse

Lieu d'origine:

Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Machine intégrée planétaire creuse de la série HRG

Nous contacter

Demandez un devis

Table de rotation creuse à haute précision, actionneur, plateforme rotative avec boîte de vitesses planétaire

Détails du produit

Produit:

Une machine intégrée planétaire creuse HRG-280A

Support de la plateforme de sortie:

Roulement à rouleaux croisé

Le mouvement de changement:

360° ((Rotation sous n'importe quel angle)

Moteur correspondant (taille):

Servo-moteur de 750 à 1,5 kW

Charge axiale admissible:

7000Nm

Charge radiale admissible:

3500 Nm

couple de sortie nominal:

120 Nm

Taux de réduction:

30, 50, 70, 100

Vitesse de sortie admissible:

250RPM

Température de fonctionnement:

-10°C à 90°C

Niveau de production:

Pour la protection contre la corrosion

Niveau de bruit:

≤ 65 dB

Lubrification:

Graisses synthétiques

Conditions de paiement et d'expédition

Quantité de commande min

à négocier

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Tableau de plateforme rotative à actionneur rotatif creux pour boîte de vitesses planétaire de haute précision

Obtenez le meilleur prix

Plateforme rotative creuse de haute précision avec boîte de vitesses planétaire pour charges lourdes Table rotative de réduction planétaire

Obtenez le meilleur prix

Table tournante de réduction planétaire de charges lourdes pour étape tournante creuse

Obtenez le meilleur prix

Plateforme de rotation creuse haute précision pour la réduction planétaire de charges lourdes

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Série HRG 280ATable tournante intégrée planétaire creuse

Une plateforme rotative creuse avec boîte de vitesses planétaire est un système mécanique qui combine une structure rotative creuse avec une boîte de vitesses planétaire pour un mouvement précis.La conception creuse permet de faciliter le déplacement des câbles ou des fluides, tandis que la boîte de vitesses planétaire fournit un couple élevé et une réaction inverse réduite, permettant un mouvement de rotation lisse et précis.et systèmes automatisés.

Composants clés

La base: La plate-forme solide qui soutient l'ensemble de l'assemblage.

Plateforme tournante: Partie qui retient la pièce et peut tourner autour d'un axe vertical ou horizontal.

Mécanisme de conduite: Cela inclut les moteurs (servo ou pas à pas), les engrenages et les ceintures qui assurent la rotation et le positionnement.

Système d'indexation: Cela permet un positionnement précis, souvent à l'aide d'épingles ou de détenteurs pour verrouiller la table à des angles spécifiques.

Système de contrôle: électronique qui gère le mouvement, y compris les contrôleurs, les capteurs et les interfaces utilisateur pour la programmation.

Les roulements: permettre une rotation en douceur de la table tout en minimisant les frottements.

Caractéristiques de montage: fentes ou trous pour fixer des appareils ou des outils, assurant la maîtrise de la pièce.

Énergie: fournit la puissance nécessaire au mécanisme d'entraînement et aux commandes.

Principales caractéristiques

Rotation à 360 degrés: permet de faire pivoter une pièce pour l'usinage multi-faces.

Contrôle de précision: souvent équipés de lectures numériques ou de codeurs pour un positionnement précis.

La polyvalence: Convient à un large éventail d'applications, allant de géométries simples à complexes.

Mécanisme de serrage: fixe fermement les pièces pendant le fonctionnement pour assurer leur stabilité.

Modèle	Modèle	Modèle	Ratio
Modèle	Table tournante creuse	Réducteur planétaire	Ratio
Le numéro de série est le suivant:	HRG280	HA115	3, 5, 7, 10

Paramètre de performance

Le numéro de série est le suivant:
Support de la plateforme de sortie	Rameau à rouleaux croisés				Vitesse de sortie admissible	250 tours par minute	Inertie de rotation	27619 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)				Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Servo-moteur de 750-1 kW Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.				Charge axiale admissible	7 000 N	Lubrification	Graisse synthétique
Taux de réduction	30	50	70	100	Charge radiale admissible	Nombre d'étoiles	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	120NM				Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	216NM				Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	600NM				Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB

Des images détaillées

Des dessins

Applications de la plateforme rotative creuse

Parties d'usinage: Idéal pour créer des formes et des motifs complexes.

Fabrication d'outils: Utilisé dans la fabrication d'outils et de matrices.

Assemblage: aide à l'alignement et au positionnement des composants pendant les processus d'assemblage.
