Lieu d'origine:
Chine
Nom de marque:
Giant Precision
Certification:
ISO9001
Numéro de modèle:
Série HRG

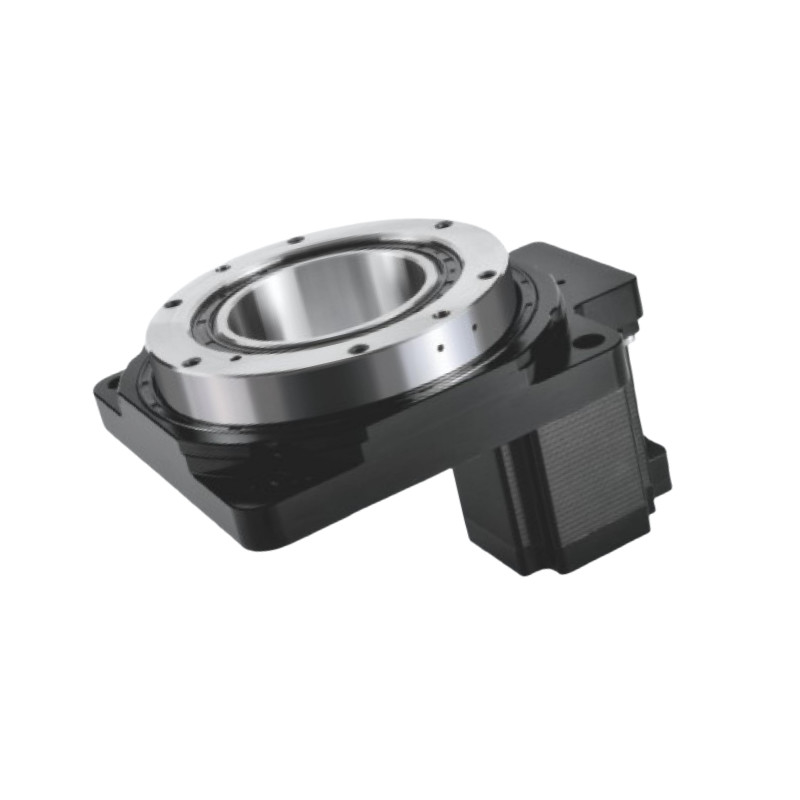

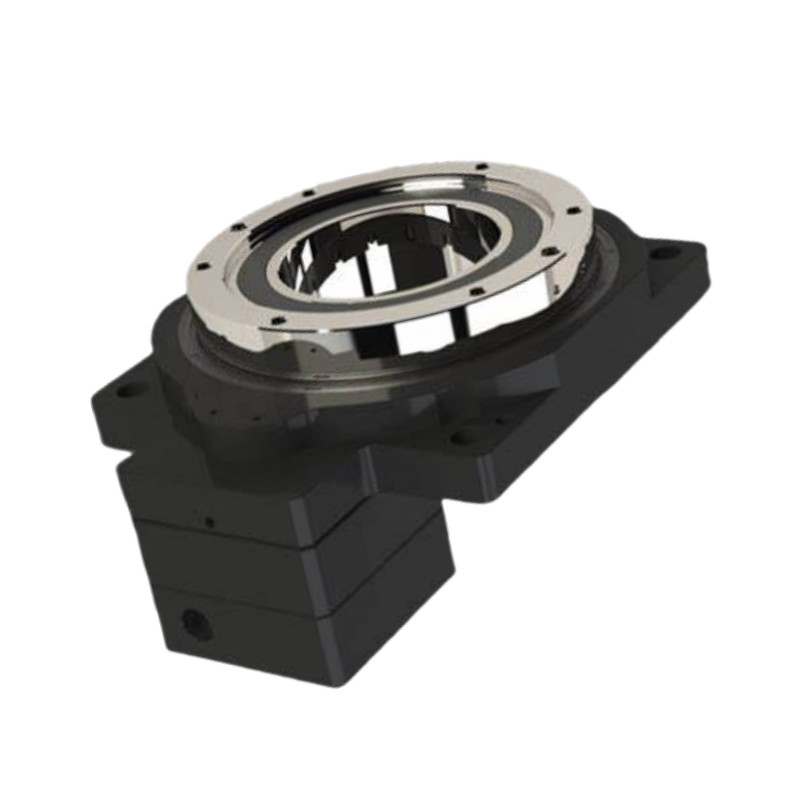

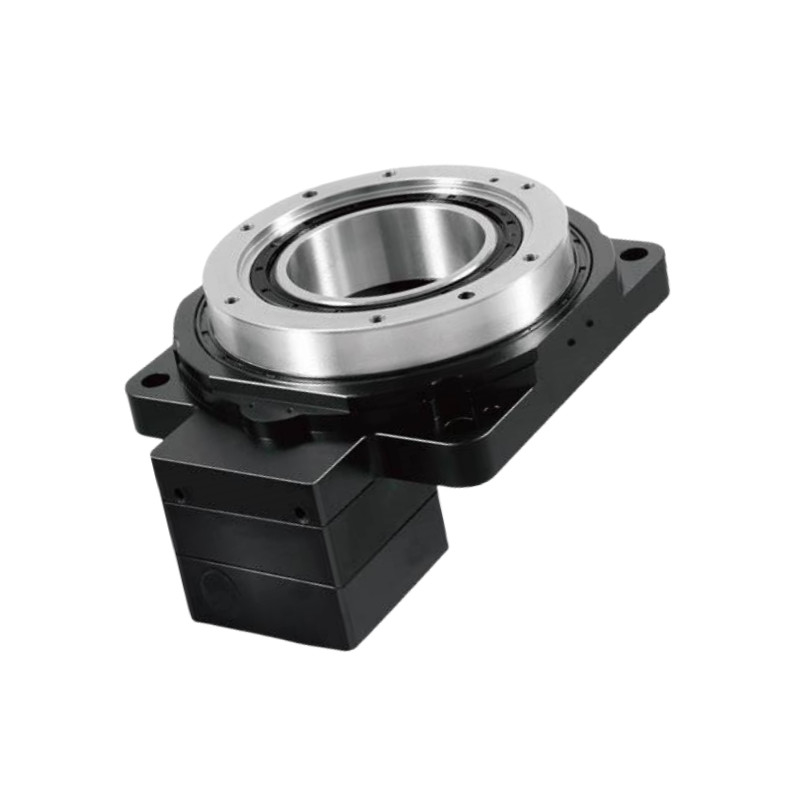

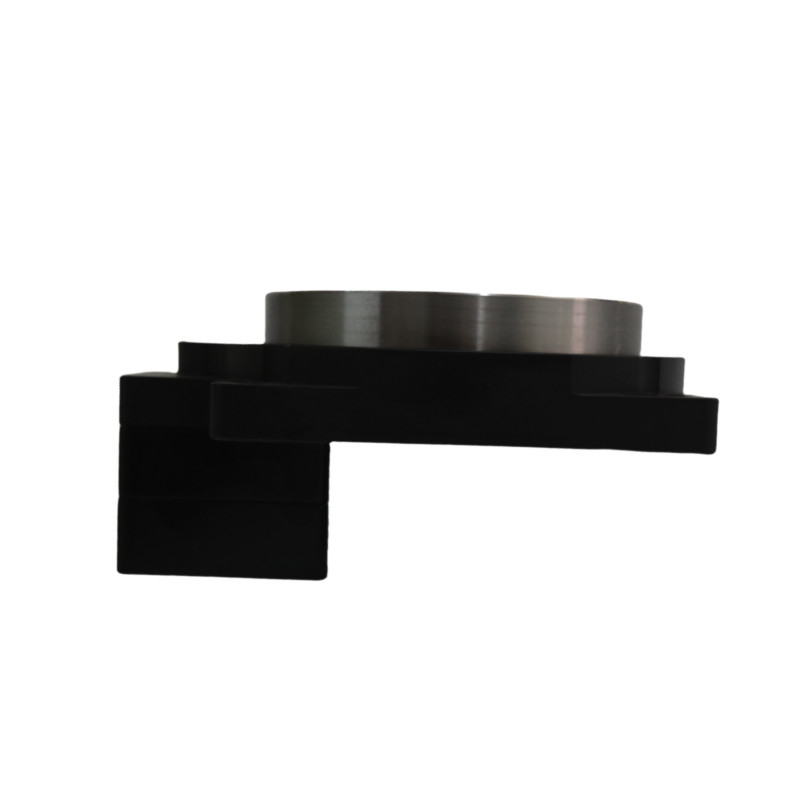

La plateforme rotative creuse est un dispositif mécanique conçu pour fournir un mouvement de rotation précis tout en permettant le passage de câbles, de tuyaux ou d'autres composants à travers son centre.Cette conception unique offre plusieurs avantages, y compris une polyvalence et une commodité améliorées dans diverses applications.
Cadre de base:
Le support de base qui héberge tous les autres composants, fournit stabilité et rigidité à l'ensemble.
Disque tournant:
Plateforme principale qui tourne autour d'un axe central, où les pièces sont montées et est généralement conçue pour une haute précision.
Le centre creux:
L'ouverture centrale qui permet le passage des câbles, des tuyaux ou d'autres composants, permettant des installations plus propres et un routage plus facile.
Les roulements à rouleaux croisés:
Des roulements de précision qui soutiennent le disque tournant. Leur configuration permet une capacité de charge et une rigidité élevées, assurant une rotation en douceur.
Mécanisme de conduite:
Cela inclut le moteur (généralement un servo ou un moteur pas à pas) et les engrenages associés (comme les engrenages hélicoïdaux) qui fournissent le couple et le contrôle nécessaires pour la rotation.
Mécanisme de dégagement réglable:
Un système qui permet de régler l'écart entre les engrenages pour minimiser les réactions et améliorer la précision du positionnement.
Arbre d'entrée et bride:
Composants qui connectent le moteur à la plateforme.
Interface de commande:
Composants ou systèmes électroniques qui gèrent le fonctionnement du moteur, fournissant un contrôle de la vitesse de rotation, de la direction et du positionnement.
Points de montage:
Emplacements sur la plateforme pour fixer les pièces ou les appareils, assurant la stabilité pendant le fonctionnement.
Paramètre de performance
| Le coût de l'assurance est calculé en fonction de la valeur de la garantie. | ||||||
| Support de la plateforme de sortie | Rameau à rouleaux croisés | Vitesse de sortie admissible | 200 tours par minute | Inertie de rotation | 27169x10-6 kg.m2 | |
| Le mouvement de changement | 360° ((Rotation sous n'importe quel angle) | Précision de positionnement répétitive | ± 15 secondes d'arc | Précision de positionnement | ≤ 30 secondes d'arc | |
| Moteur correspondant (taille) | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | Charge axiale admissible | Nombre d'heures | Lubrification | Graisse synthétique | |
| Taux de réduction | 10 | Charge radiale admissible | N °C: | température de fonctionnement | -10°C à 90°C | |
| Le couple de sortie nominal | 112NM | Parallélisation de la plateforme de sortie | 0.02 mm | Vie de service | 20000h | |
| Le couple maximal d'accélération | 201.6NM | Écoulement de la surface de la plateforme de sortie | 0.01 mm | Niveau de production | Pour la protection contre la corrosion | |
| couple d'arrêt d'urgence | 336NM | Débit de la plateforme de sortie | 0.01 mm | Niveau de bruit | ≤ 65 dB | |
| Le coût de l'assurance est calculé à partir du coût de l'assurance | ||||||
| Support de la plateforme de sortie | Rameau à rouleaux croisés | Vitesse de sortie admissible | 200 tours par minute | Inertie de rotation | 27169x10-6 kg.m2 | |
| Le mouvement de changement | 360° ((Rotation sous n'importe quel angle) | Précision de positionnement répétitive | ± 15 secondes d'arc | Précision de positionnement | ≤ 30 secondes d'arc | |
| Moteur correspondant (taille) | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | Charge axiale admissible | Nombre d'heures | Lubrification | Graisse synthétique | |
| Taux de réduction | 18 | Charge radiale admissible | N °C: | température de fonctionnement | -10°C à 90°C | |
| Le couple de sortie nominal | 85 NM | Parallélisation de la plateforme de sortie | 0.02 mm | Vie de service | 20000h | |
| Le couple maximal d'accélération | 153NM | Écoulement de la surface de la plateforme de sortie | 0.01 mm | Niveau de production | Pour la protection contre la corrosion | |
| couple d'arrêt d'urgence | 680NM | Débit de la plateforme de sortie | 0.01 mm | Niveau de bruit | ≤ 65 dB | |
Des dessins
Instructions d'installation pour une table rotative creuse
Applications de la plateforme rotative creuse
La robotique:
Utilisé dans les bras et les manipulateurs robotiques pour un positionnement et un mouvement précis dans les tâches d'assemblage et de manutention de matériaux.
Systèmes d'automation:
Intégré dans des lignes de production automatisées pour des tâches telles que le tri, l'emballage et la palettisation, où un mouvement de rotation précis est essentiel.
Machinerie CNC:
Utilisé dans les machines CNC pour la rotation précise des pièces pendant les opérations de fraisage, de forage et de tournage.
Équipement médical:
Utilisé dans les dispositifs médicaux tels que les systèmes d'imagerie, les robots chirurgicaux et l'automatisation de laboratoire pour un positionnement et un mouvement précis.
Aérospatiale et défense:
Appliqué dans les simulateurs de vol, les systèmes radar et les drones pour une orientation et une stabilisation précises.
Les télécommunications:
Utilisé dans les systèmes de positionnement d'antenne pour assurer un alignement précis pour une transmission optimale du signal.
Test et mesure:
Intégré dans des équipements d'essai pour la rotation d'échantillons ou de composants afin d'évaluer les performances dans diverses conditions.
Le divertissement et les médias:
Utilisé dans les appareils photo et les systèmes d'éclairage pour un mouvement en douceur et contrôlé dans la production de films et les événements en direct.
Équipement industriel:
Appliqué dans les convoyeurs et les systèmes de tri où un mouvement de rotation est nécessaire pour une manipulation efficace des matériaux.
Recherche et développement:
Utilisé dans les laboratoires et les installations de recherche pour les installations expérimentales nécessitant des réglages angulaires précis.
