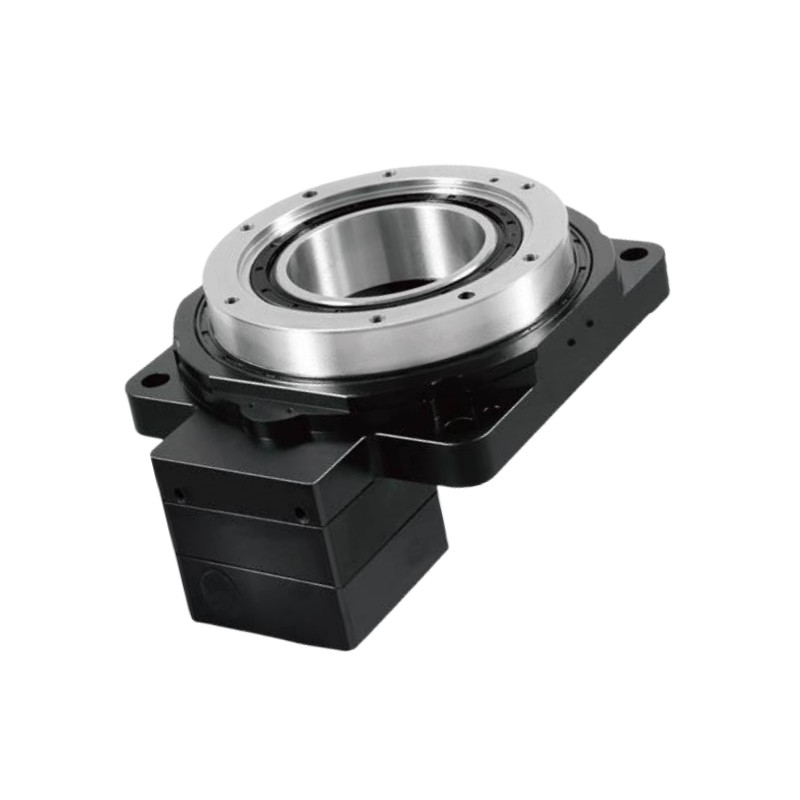

Faible bruit à couple élevé précision engrenage de table rotatif conduite positionnement précis plateforme rotative creuse

	Modèle	Spécification	Diamètre creux	Ratio
		(mm)	(mm)
	HRG170 à 10K Le groupe HRG170-18K	170	72	10 18

Paramètre de performance

Le montant de l'aide est calculé en fonction de l'évolution de la situation.
Support de la plateforme de sortie	Rameau à rouleaux croisés		Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	27619 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)		Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Le nombre d'étoiles est déterminé par la fréquence d'écoulement.		Charge axiale admissible	Nombre d'étoiles	Lubrification	Graisse synthétique
Taux de réduction	10	18	Charge radiale admissible	Pour les véhicules à moteur	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	55NM	45NM	Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	99NM	81NM	Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	165NM	135NM	Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB

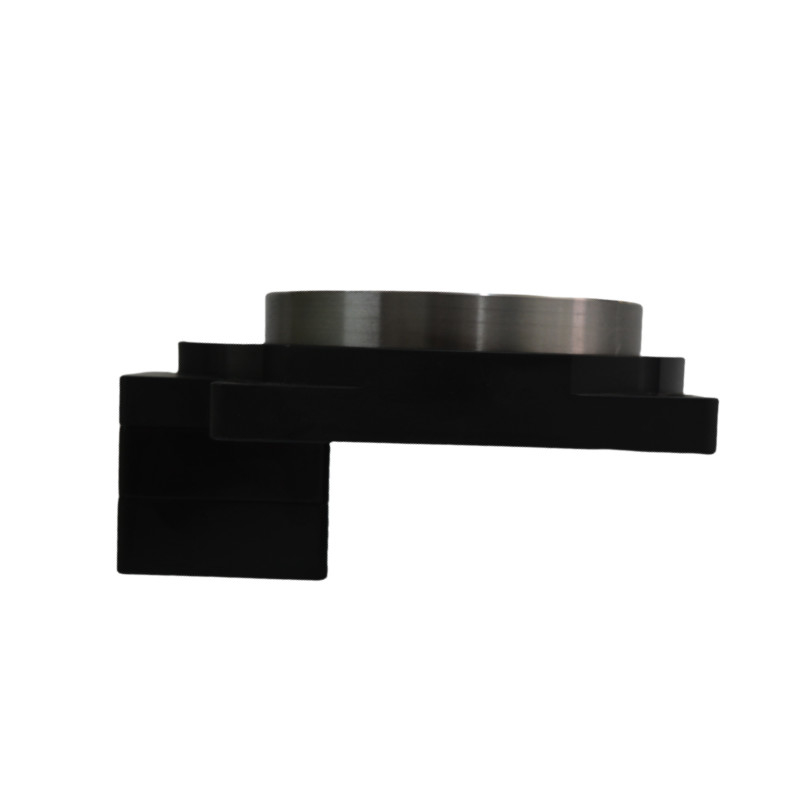

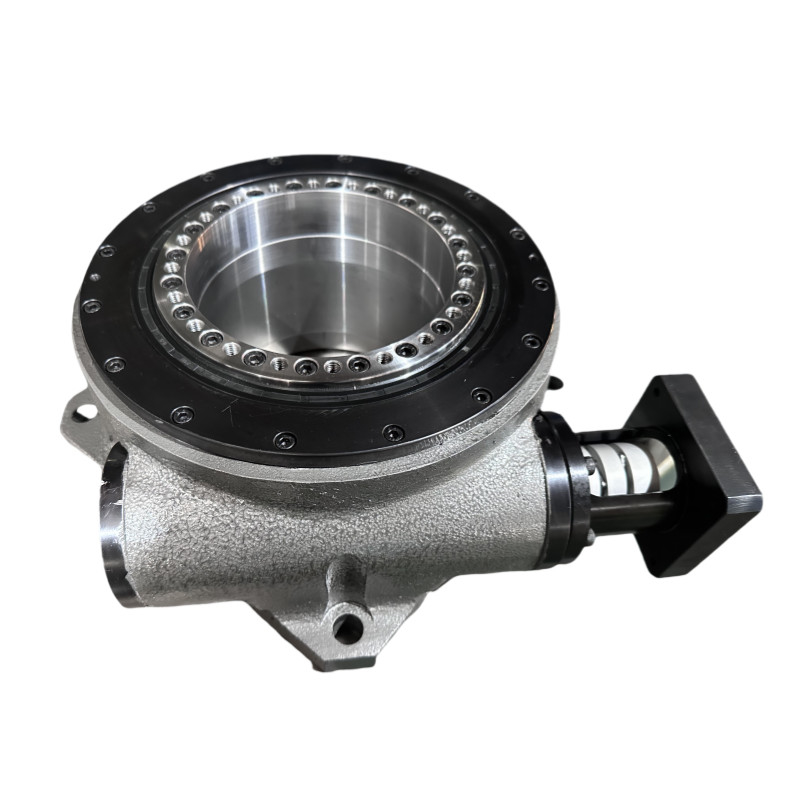

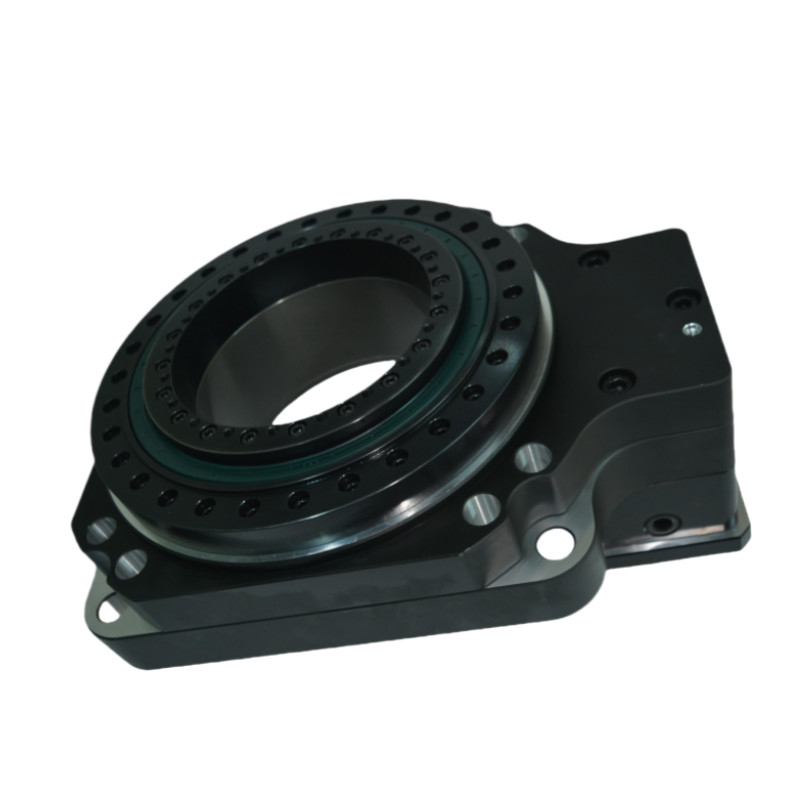

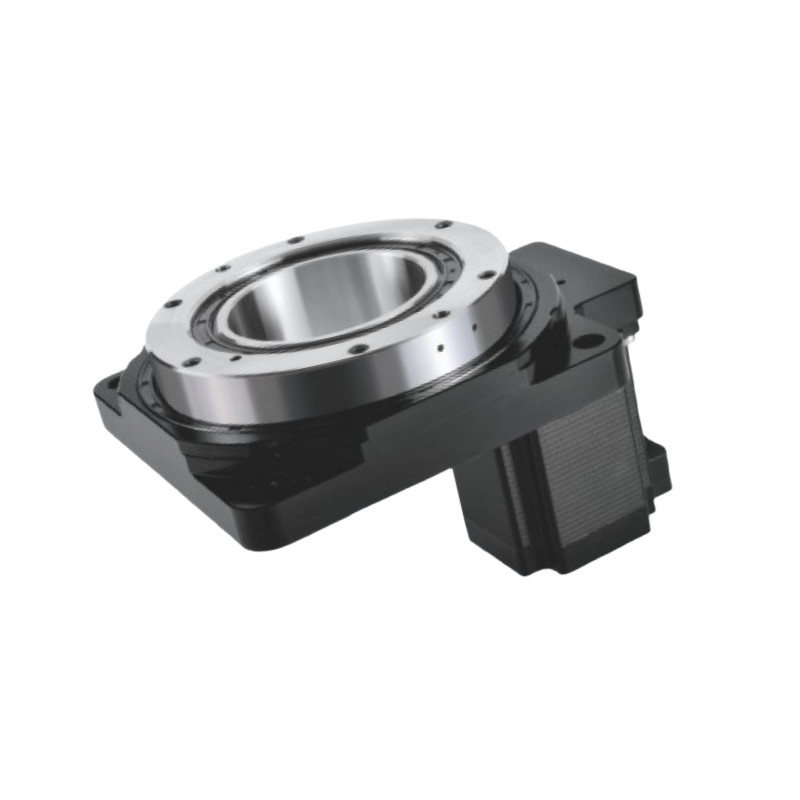

Des images détaillées

Des dessins

Instructions d'installation pour une table rotative creuse

Applications de la plateforme rotative creuse

La robotique:

Utilisé dans les bras et les manipulateurs robotiques pour un positionnement et un mouvement précis dans les tâches d'assemblage et de manutention de matériaux.

Systèmes d'automation:

Intégré dans des lignes de production automatisées pour des tâches telles que le tri, l'emballage et la palettisation, où un mouvement de rotation précis est essentiel.

Machinerie CNC:

Utilisé dans les machines CNC pour la rotation précise des pièces pendant les opérations de fraisage, de forage et de tournage.

Équipement médical:

Utilisé dans les dispositifs médicaux tels que les systèmes d'imagerie, les robots chirurgicaux et l'automatisation de laboratoire pour un positionnement et un mouvement précis.

Aérospatiale et défense:

Appliqué dans les simulateurs de vol, les systèmes radar et les drones pour une orientation et une stabilisation précises.

Les télécommunications:

Utilisé dans les systèmes de positionnement d'antenne pour assurer un alignement précis pour une transmission optimale du signal.

Test et mesure:

Intégré dans des équipements d'essai pour la rotation d'échantillons ou de composants afin d'évaluer les performances dans diverses conditions.

Le divertissement et les médias:

Utilisé dans les appareils photo et les systèmes d'éclairage pour un mouvement en douceur et contrôlé dans la production de films et les événements en direct.

Équipement industriel:

Appliqué dans les convoyeurs et les systèmes de tri où un mouvement de rotation est nécessaire pour une manipulation efficace des matériaux.

Recherche et développement:

Utilisé dans les laboratoires et les installations de recherche pour les installations expérimentales nécessitant des réglages angulaires précis.
