Actuateur de boîte de vitesses rotative creuse à haute précision

	Modèle	Spécification	Diamètre creux	Ratio
		(mm)	(mm)
	Le montant de l'aide est fixé à la valeur de l'aide accordée. Le coût de l'assurance est calculé à partir du coût de l'assurance Le montant de l'indemnité est calculé à partir du montant de la taxe.	130	62	6 10 18

Paramètre de performance

HRG130-06/10/18K
Support de la plateforme de sortie	Rameau à rouleaux croisés			Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	2772 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)			Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Je ne sais pas.			Charge axiale admissible	Pour les véhicules à moteur	Lubrification	Graisse synthétique
Taux de réduction	18			Charge radiale admissible	Nombre d'étoiles	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	25NM			Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	45NM			Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	75NM			Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB
HRG130-18K machine à connexion directe à pas creux tout en un
Support de la plateforme de sortie	Rameau à rouleaux croisés			Vitesse de sortie admissible	200 tours par minute	Inertie de rotation	2772 x 10 à 6 kg.m2
Le mouvement de changement	360° ((Rotation sous n'importe quel angle)			Précision de positionnement répétitive	± 15 secondes d'arc	Précision de positionnement	≤ 30 secondes d'arc
Moteur correspondant (taille)	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.			Charge axiale admissible	Pour les véhicules à moteur	Lubrification	Graisse synthétique
Taux de réduction	6	10	18	Charge radiale admissible	Nombre d'étoiles	température de fonctionnement	-10°C à 90°C
Le couple de sortie nominal	43NM	34NM	25NM	Parallélisation de la plateforme de sortie	0.02 mm	Vie de service	20000h
Le couple maximal d'accélération	77.4NM	61.2NM	45NM	Écoulement de la surface de la plateforme de sortie	0.01 mm	Niveau de production	Pour la protection contre la corrosion
couple d'arrêt d'urgence	129NM	102NM	75NM	Débit de la plateforme de sortie	0.01 mm	Niveau de bruit	≤ 65 dB

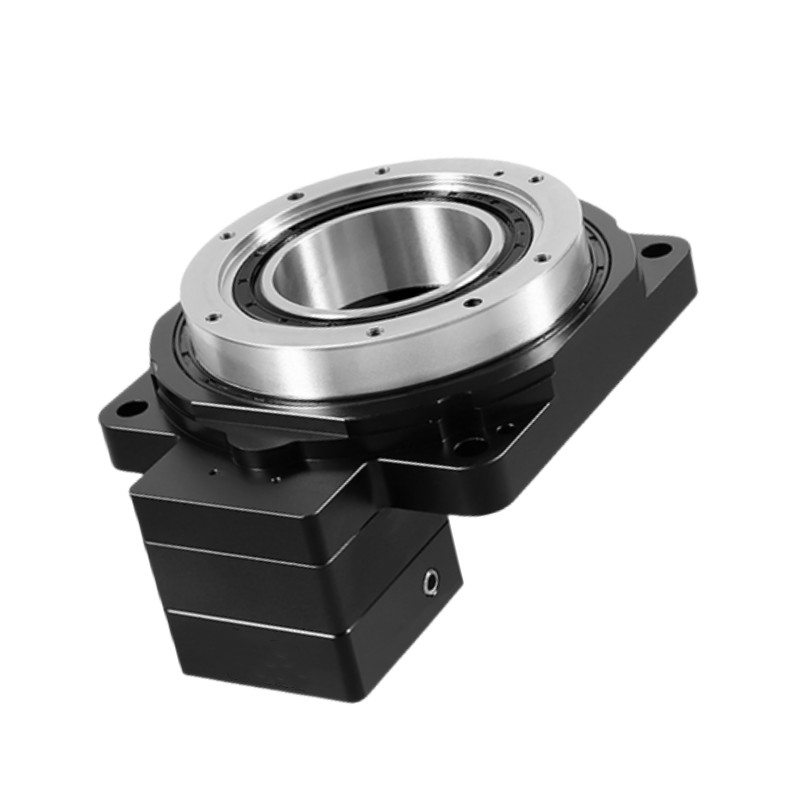

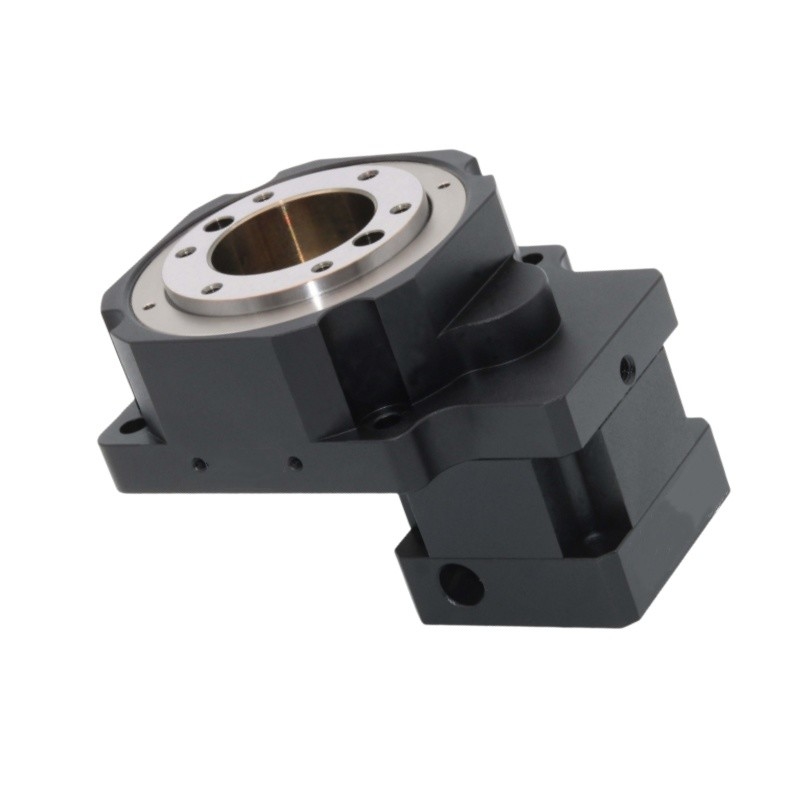

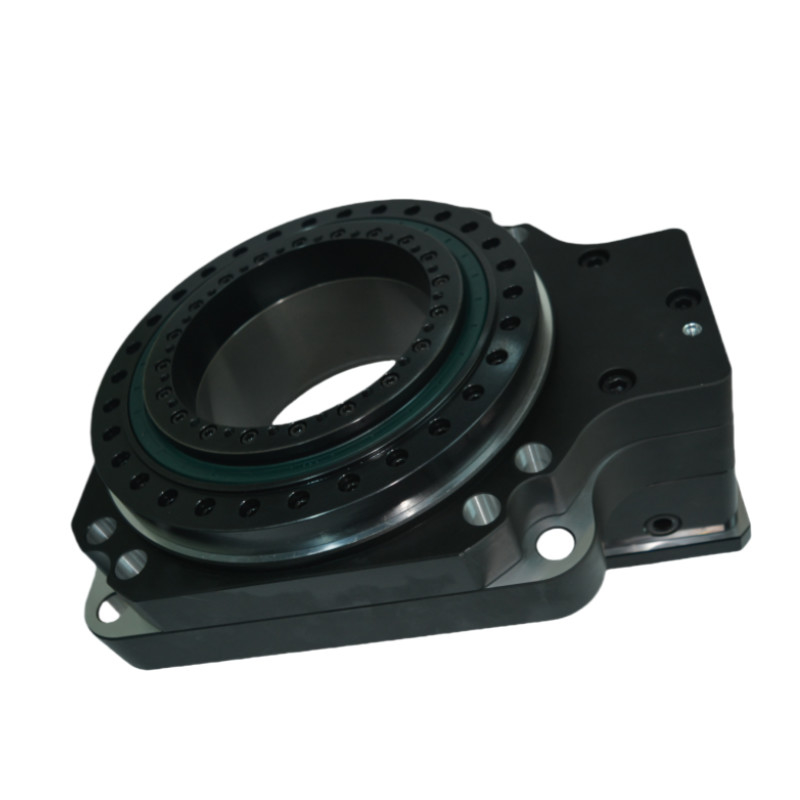

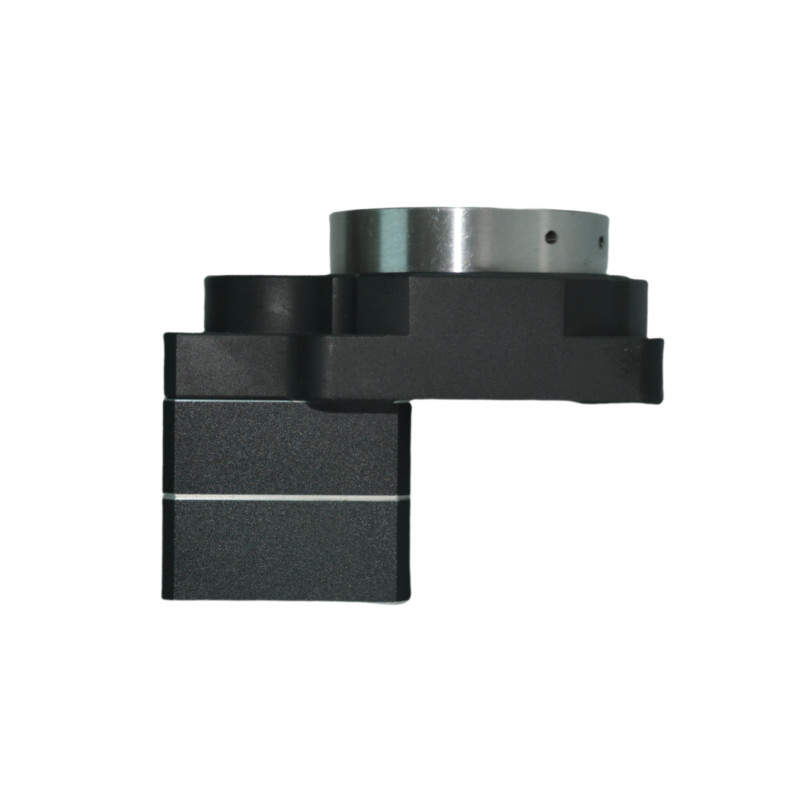

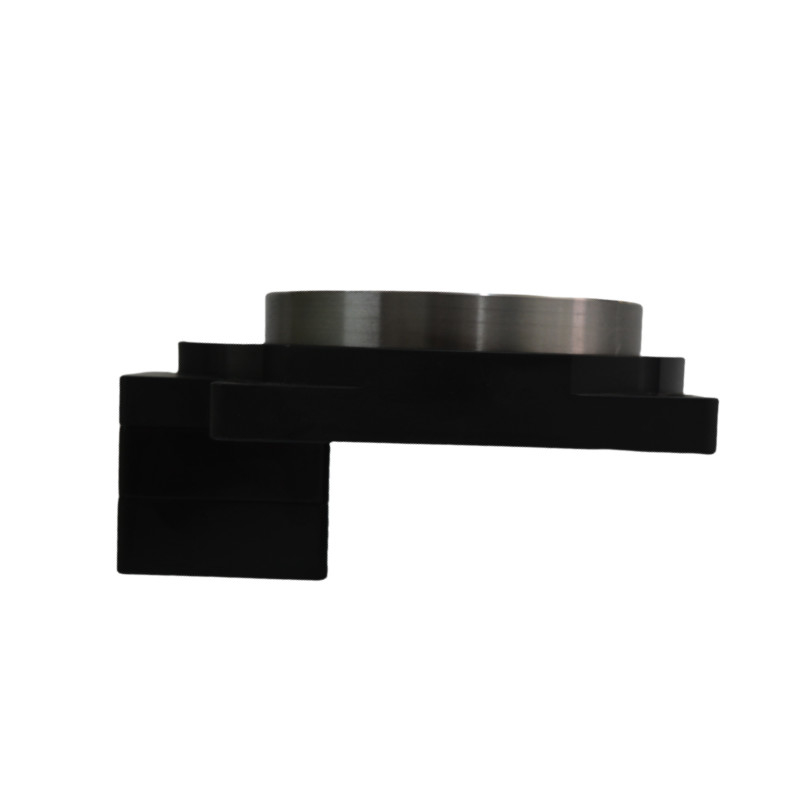

Des images détaillées

Des dessins

Instructions d'installation pour une table rotative creuse

Applications de la plateforme rotative creuse

La robotique:

Utilisé dans les bras et les manipulateurs robotiques pour un positionnement et un mouvement précis dans les tâches d'assemblage et de manutention de matériaux.

Systèmes d'automation:

Intégré dans des lignes de production automatisées pour des tâches telles que le tri, l'emballage et la palettisation, où un mouvement de rotation précis est essentiel.

Machinerie CNC:

Utilisé dans les machines CNC pour la rotation précise des pièces pendant les opérations de fraisage, de forage et de tournage.

Équipement médical:

Utilisé dans les dispositifs médicaux tels que les systèmes d'imagerie, les robots chirurgicaux et l'automatisation de laboratoire pour un positionnement et un mouvement précis.

Aérospatiale et défense:

Appliqué dans les simulateurs de vol, les systèmes radar et les drones pour une orientation et une stabilisation précises.

Les télécommunications:

Utilisé dans les systèmes de positionnement d'antenne pour assurer un alignement précis pour une transmission optimale du signal.

Test et mesure:

Intégré dans des équipements d'essai pour la rotation d'échantillons ou de composants afin d'évaluer les performances dans diverses conditions.

Le divertissement et les médias:

Utilisé dans les appareils photo et les systèmes d'éclairage pour un mouvement en douceur et contrôlé dans la production de films et les événements en direct.

Équipement industriel:

Appliqué dans les convoyeurs et les systèmes de tri où un mouvement de rotation est nécessaire pour une manipulation efficace des matériaux.

Recherche et développement:

Utilisé dans les laboratoires et les installations de recherche pour les installations expérimentales nécessitant des réglages angulaires précis.
