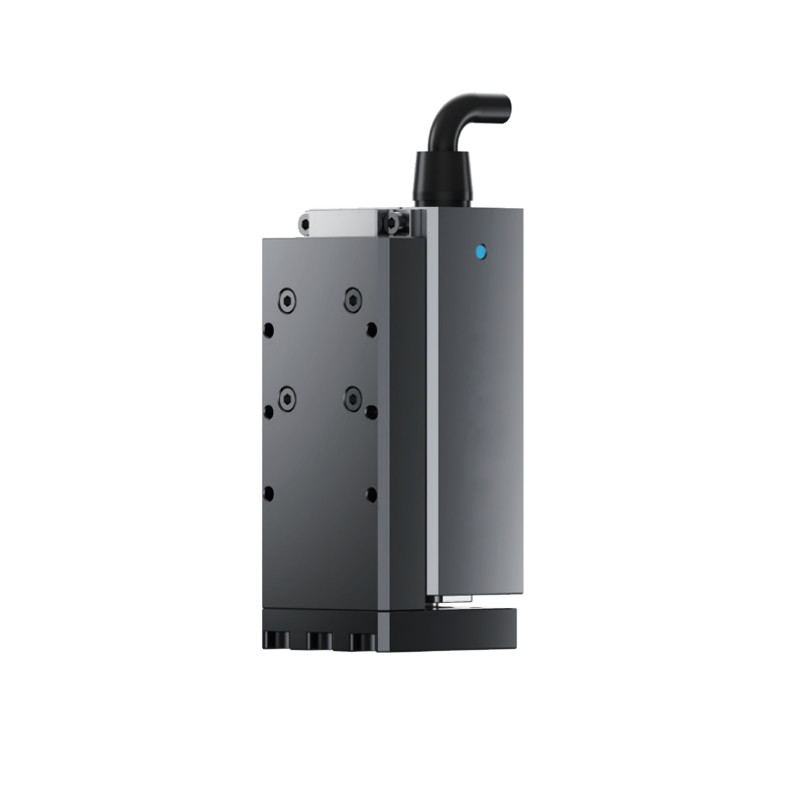

| Vue d'ensemble du produit |
 |
|
Modèle
|
Le nombre d'équipements
|
Le nombre d'équipements
|
Le nombre d'équipements
|
Le numéro ELS-30
|
Le numéro ELS-30
|
Le numéro ELS-30
|
ELS-50
|
ELS-50
|
ELS-50
|
|
Total des déplacements
|
30,50 mm
|
30,50 mm
|
30,50 mm
|
30 mm
|
30 mm
|
30 mm
|
50 mm
|
50 mm
|
50 mm
|
|
Plomb de vis en plomb en mm
|
2 mm
|
4 mm
|
6 mm
|
2 mm
|
4 mm
|
6 mm
|
2 mm
|
4 mm
|
6 mm
|
|
Poussée nominale N
|
100 N
|
50N
|
30N
|
100 N
|
50N
|
30N
|
100 N
|
50N
|
30N
|
|
Poussée minimale N
|
30N
|
15N
|
9N
|
30N
|
15N
|
9N
|
30N
|
15N
|
9N
|
|
Vitesse maximale mm/s
|
100 mm/s
|
200 mm/s
|
300 mm/s
|
100 mm/s
|
200 mm/s
|
300 mm/s
|
100 mm/s
|
200 mm/s
|
300 mm/s
|
|
Accélération maximale G
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
|
Poids portatif maximal - kg horizontaux
|
6 kg
|
3 kg ou plus
|
2 kg ou plus
|
6 kg
|
3 kg ou plus
|
2 kg ou plus
|
6 kg
|
3 kg ou plus
|
2 kg ou plus
|
|
Poids portatif maximal - kg verticaux
|
1.5 kg
|
0.75kg
|
0.5 kg
|
1.5 kg
|
0.75kg
|
0.5 kg
|
1.5 kg
|
0.75kg
|
0.5 kg
|
|
Précision de répétition de la position en mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
± 0,02 mm
|
|
Largeur du corps en mm
|
36 mm
|
36 mm
|
36 mm
|
45 mm
|
45 mm
|
45 mm
|
45 mm
|
45 mm
|
45 mm
|
|
Description de la fonction
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
Mode de position/mode de poussée
|
|
Protocole de communication
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
Le système est équipé d'un système de télécommunications intégré: Modbus RTU (RS485)
|
| L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
L'entrée/sortie numérique et la liaison IO sont facultatives. |
|
Environnement d'utilisation recommandé
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
0 à 40 °C, < 85% de RH
|
|
Méthode de sortie du câble d'interface
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
Sortie arrière/sortie latérale
|
|
Durée de vie à pied
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
50 millions de trajets aller-retour/5000 km
|
|
Voltage nominal V
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
DC 24V ± 10%
|
|
Courant nominal A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
1.5A
|
|
Courant de pointe A
|
3A
|
3A
|
3A
|
3A
|
3A
|
3A
|
3A
|
3A
|
3A
|
|
Puissance nominale W
|
20 W
|
20 W
|
20 W
|
20 W
|
20 W
|
20 W
|
20 W
|
20 W
|
20 W
|
|
Type de moteur
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
Servo moteur à courant continu
|
|
Le couple de charge statique admissible Mx
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
32 N·m
|
|
Le couple de charge statique admissible
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
20 N·m
|
|
Le couple de charge statique admissible Mz
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
23 N·m
|
|
Le couple de charge dynamique admissible Mx
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
12.5 N·m
|
|
Le couple de charge dynamique autorisé My
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
|
Le couple de charge dynamique autorisé Mz
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
10 N·m
|
|
Niveau de protection
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
Résistance à la corrosion
|
|
Conforme aux normes internationales
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
CE, FCC, RoHS
|
|
Méthode d'installation
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
Installation horizontale, installation verticale, installation debout sur le côté, installation en plafond suspendu
|
