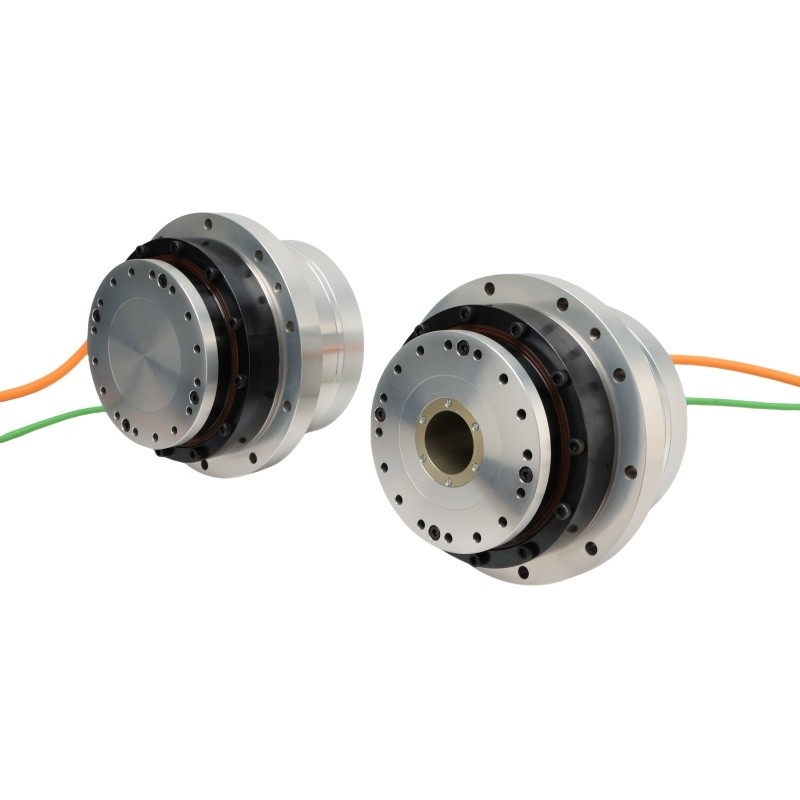

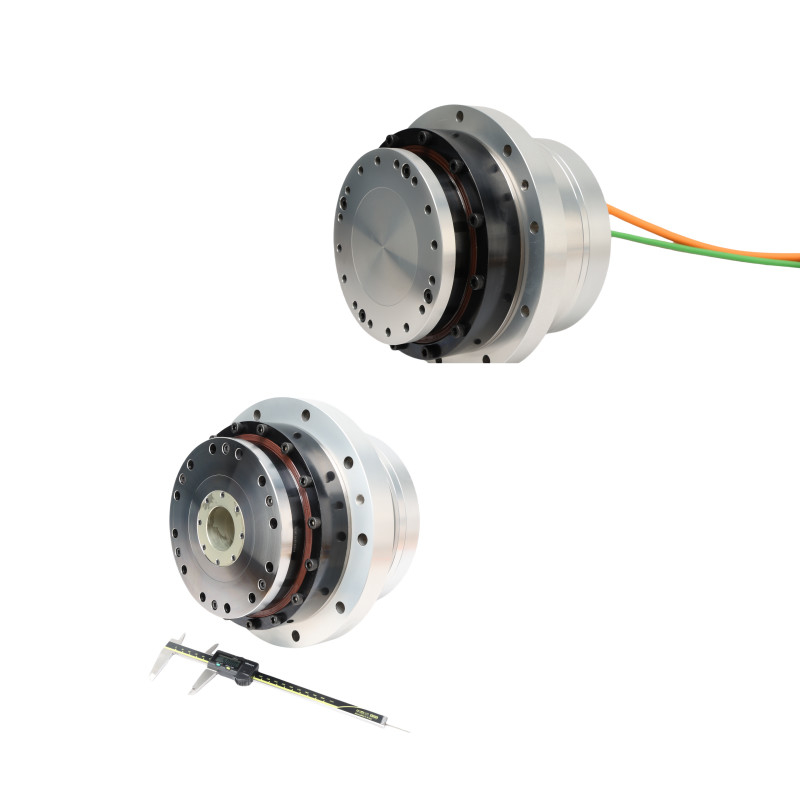

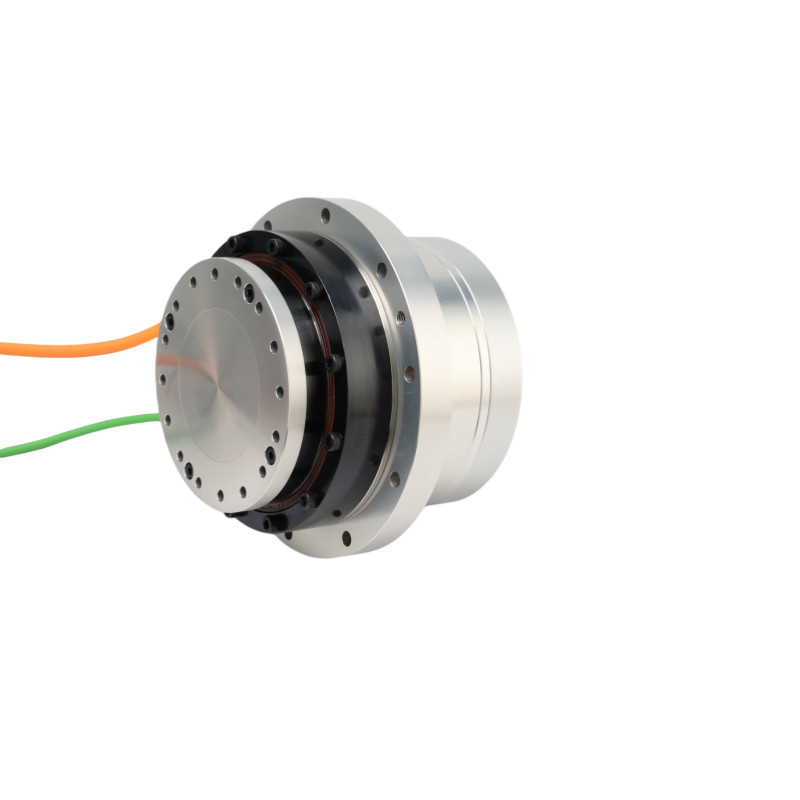

Actuateurs de joint de moteur à bras robotique CNC à contre-courant zéro personnalisés

Moteur à bras robotisé CNC

Moteur à bras robotique à contre-réaction zéro

Autres appareils pour le traitement de l'eau

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Sortie latérale Les actionneurs rotatifs à flancs de la série HASF

Nous contacter

Demandez un devis

Détails du produit

Produit:

Actuateurs rotatifs de la série HASF

Taux de réduction:

51, 81, 101, 121, 161

Numéro de modèle:

Type de codeur:

Encodeur absolu

Nombre de poteaux de moteur:

Application du projet:

Automatisation 3C, machines-outils CNC de précision, équipement de polissage de verre, robot humanoï

Version à tension principale:

Pour les appareils de commande électronique, le régulateur doit être utilisé.

Résolution (revolution motrice unique):

23,24 bits

Moteur compteur à plusieurs tours:

16bits

Fonctionnalités clé:

Intégration, hautes performances, aucune réaction négative, longue durée de vie, faible bruit

La vie conçue:

10 000 heures

Degrés de protection:

Type entièrement fermé auto-refroidi (IP65)

Résistance diélectrique:

AC1500V/ 1 minute

Résistance à l'isolation:

Plus de 100 MΩ ((DC500V)

Classe d'isolation:

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Actuateurs à arbre creux rotatifs de la série HAT intégrés à un servo-entraînement harmonique de puissance

Obtenez le meilleur prix

Vidéo

Zéro contre-réaction Grand actionneur rotatif à arbre creux Robot joint série HAMF

Obtenez le meilleur prix

Vidéo

Moteur de jointure à bras robot pour machine de découpe laser

Obtenez le meilleur prix

Vidéo

Moteur à bras robotique à entraînement harmonique à arbre creux série HAMF

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Zéro contre-réaction Actionneurs rotatifs à longue durée de vie à flèche de série HASF pour la robotique

Name: Actuateurs de joint de moteur à bras robotique CNC à contre-courant zéro personnalisés
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Sortie latérale Les actionneurs rotatifs à flancs de la série HASF
Availability: InStock

Description du produit

Les actionneurs rotatifs sont des dispositifs mécaniques conçus pour produire un mouvement de rotation ou un couple autour d'un axe central.

Les actionneurs rotatifs trouvent une large application dans diverses industries en raison de leur capacité à convertir l'énergie fluide ou électrique en mouvement rotatif ou en couple.Voici quelques applications spécifiques où les actionneurs rotatifs sont couramment utilisés dans l'automatisation industrielle comme les bras robotiques, convoyeurs et manutention de matériaux, systèmes de transmission et machines d'emballage.

Applications des actionneurs rotatifs

Automatisation industrielle:Utilisé dans la robotique, les convoyeurs, les machines d'emballage et autres systèmes automatisés.

Aérospatiale:Critique pour les surfaces de contrôle, le train d'atterrissage et le positionnement par satellite.

Automobile:La direction assistée, le contrôle de l'accélérateur, les systèmes de transmission.

Énergie et services publics:L'actionnement des vannes, les systèmes de suivi solaire.

Médical et soins de santé:Des équipements de diagnostic, des robots chirurgicaux.

Produits électroniques de consommation:Des caméras, des smartphones, des consoles de jeux.

Fiche de spécifications

La série HAS			32
Taux de réduction			51	81	101	121	161
Échangeur de courant	Le couple maximal	Nom	250	376	441	436	459
	Le couple nominal	Nom	90	150	190	230	267
	Vitesse maximale	Rpm	75	47	38	31	24
	Vitesse nominale	Rpm	45	28	23	19	14
	Courant maximal	Les armes	11.56	10.95	9.6	8.5	6.72
	Courant nominal	Les armes	4.16	4.37	4.44	4.48	3.91
	Constante de couple	N m/Armes	21.62	34.34	42.82	51.3	68.26
	Résistance de phase	Pour les produits à base d'acide acétique	2.1
	Inductivité de phase	mH	12
	Le champ électromagnétique arrière	Vrs/krpm	52.5
48 VDC	Le couple maximal	Nom	250	376	411	436	459
	Le couple nominal	Nom	90	145	180	215	267
	Vitesse maximale	Rpm	53	33	27	22	17
	Vitesse nominale	Rpm	45	28	23	19	14
	Courant maximal	Les armes	47.13	44.63	39.13	34.65	27.41
	Courant nominal	Les armes	16.97	17.21	17.14	17.09	15.95
	Constante de couple	N m/Armes	5.3	8.42	10.5	12.58	16.74
	Résistance de phase	Pour les produits à base d'acide acétique	0.2
	Inductivité de phase	mH	0.4
	Le champ électromagnétique arrière	Vrs/krpm	12.57
Encodeur absolu	Type de codeur		Encodeur absolu
	Résolution (un seul tour de moteur)	un peu	23, 24 bits
	Moteur compteur à plusieurs tours	un peu	16
Précision de position unidirectionnelle		Arc sec	≤ 65 ans	≤ 60	≤ 55	≤ 45	≤ 45
Répétabilité de la précision de positionnement		Arc sec	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Rigidité de renversement		x10⁴N·m /rad	95
Rigidité de torsion		x10⁴N·m /rad	7.6	9.9
Moment d'inertie	Pas de frein	Poids total de l'eau²	8.3*10^-4
Moment d'inertie	Avec frein	Poids total de l'eau²	1.04*10^-3
La masse	Pas de frein	Poids de la pâte	7.4
La masse	Avec frein	Poids de la pâte	8.7
Nombre de poteaux moteurs		Pôle	16
Conditions de l'environnement			Température de fonctionnement: 0 à 40°C Température de stockage: -20 à 60°C Humidité de fonctionnement/humidité de stockage: 20 à 80% RH (sans condensation) Résistance aux vibrations: 24,5 m/s2 (fréquence: 10 à 400 Hz) Aucune poussière ou poudre métallique, gaz corrosifs, gaz inflammables, brouillard d'huile et autres utilisations à l'intérieur, éviter la lumière directe du soleil En dessous de 1000 m d'altitude
Isolement du moteur			Résistance d'isolation: supérieure à 100 MΩ ((DC500V)
			Résistance diélectrique: AC1500V/ 1 minute
			Classe d'isolation: F
Des degrés de protection			Type entièrement fermé auto-refroidi (IP65)
