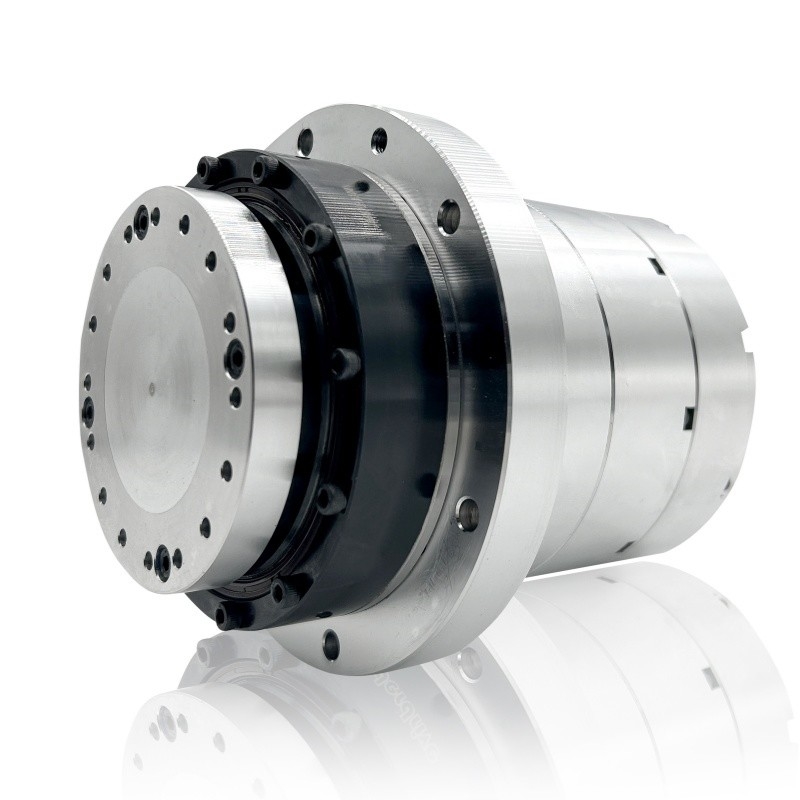

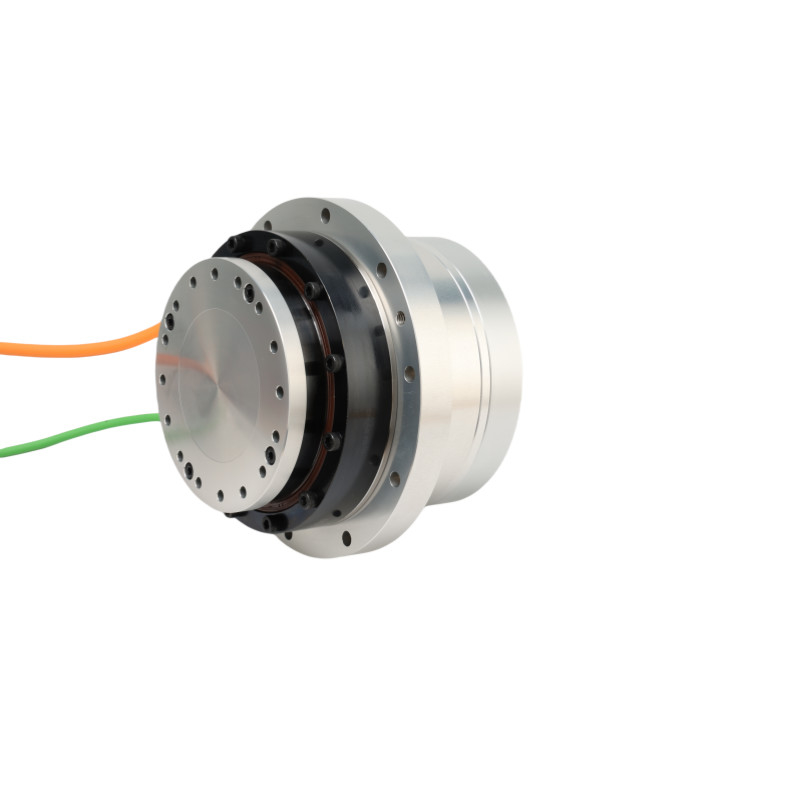

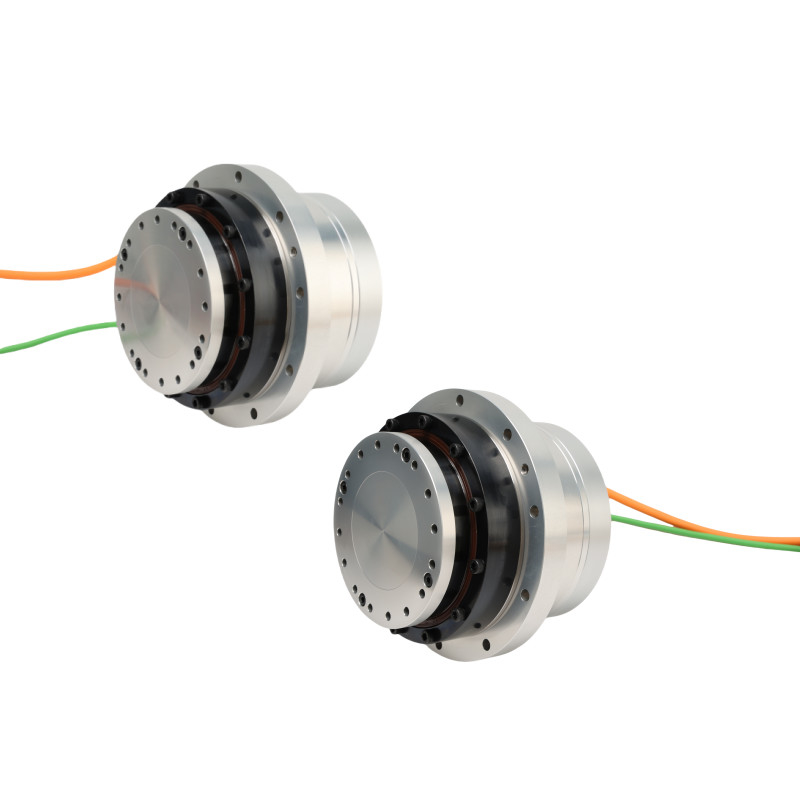

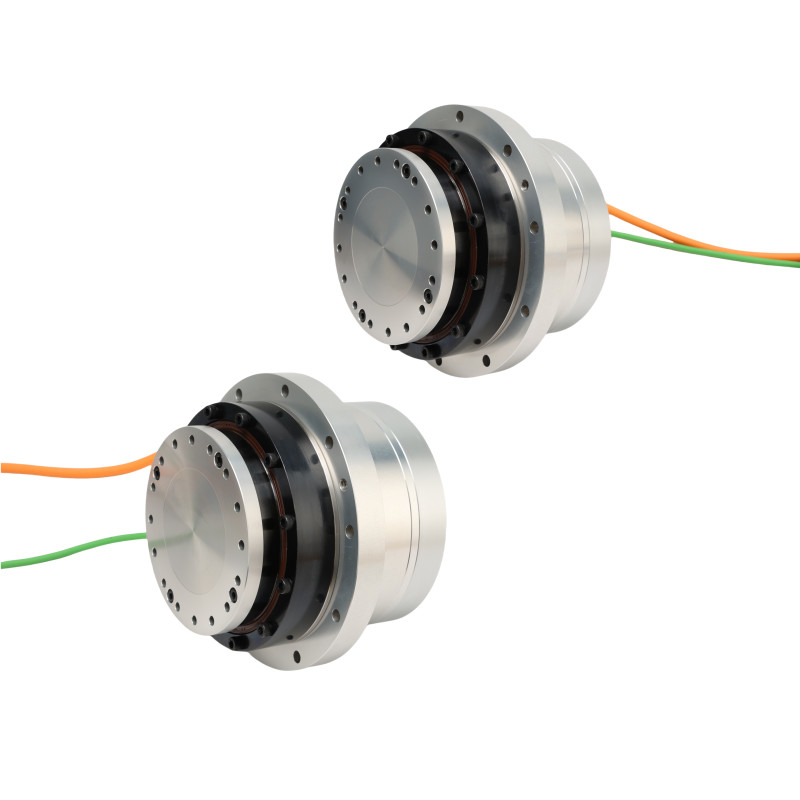

Actuateurs rotatifs à flèche de la série HASF modèle 25 à couple élevé protection IP65Le niveau
Description du produit
Les actionneurs rotatifs sont des dispositifs mécaniques conçus pour produire un mouvement rotatif ou un couple autour d'un axe central.et autres applications où un mouvement rotatif contrôlé est requis.
Composants
1. Corps de l'actionneur: typiquement cylindrique ou en forme de boîte, abritant les composants internes.
2- Arbre rotatif: relié au mécanisme de sortie ou à la charge, traduisant le mouvement rotatif.
3Source d'alimentation: selon le type, elle peut être pneumatique (air comprimé), hydraulique (pression du fluide), électrique (moteur électrique) ou mécanique (engrenage et raccordement).
4Mécanisme de commande: régit le fonctionnement de l'actionneur, manuellement ou par des systèmes automatisés.
Applications
Automatisation industrielle
1Armures robotiques: Les actionneurs rotatifs sont des composants intégrants des bras et manipulateurs robotiques utilisés dans les chaînes de montage, les opérations de pick-and-place et d'autres tâches automatisées.
2- Les convoyeurs et la manutention des matériaux: les actionneurs contrôlent les mouvements rotatifs des systèmes de convoyeurs, des mécanismes de tri et des équipements de manutention des matériaux.
3Machines d'emballage: Les actionneurs facilitent les mouvements rotatifs dans les machines d'emballage pour des tâches telles que le scellement, l'étiquetage et le remplissage.
Le divertissement et les divertissements:
1. Parcs à thème: Les actionneurs sont utilisés dans l'animatronique et les mécanismes de conduite pour créer des mouvements dynamiques et simuler des expériences réalistes.
2Équipement de scène et d'événement: Les actionneurs rotatifs facilitent le mouvement des rideaux de scène, des luminaires et d'autres équipements de théâtre.
Produits électroniques de consommation:
1. électronique de consommation: Les actionneurs sont utilisés dans divers produits électroniques de consommation tels que les appareils photo, les smartphones et les consoles de jeux pour des mécanismes tels que les verres zoom, l'autofocus,et la rétroaction des vibrations.
Énergie et services publics:
1. Actionnement des vannes: Les actionneurs rotatifs contrôlent les vannes dans les pipelines, les industries de traitement et les services publics pour réguler les débits, la pression et la direction du fluide.
2Énergie renouvelable: Les actionneurs sont utilisés dans les systèmes de suivi solaire pour orienter les panneaux solaires vers le soleil pour une capture d'énergie optimale.
Médical et soins de santé:
1Équipement de diagnostic: Les actionneurs rotatifs sont utilisés dans les dispositifs médicaux tels que les scanners CT et les machines IRM pour le positionnement et le mouvement précis des composants d'imagerie.
2Robotique chirurgicale: Les actionneurs permettent des mouvements et un contrôle précis dans les systèmes robotiques chirurgicaux, améliorant la précision chirurgicale et les procédures peu invasives.
Fiche de spécifications
| La série HAS |
20 |
| Taux de réduction |
51 |
81 |
101 |
121 |
161 |
| Échangeur de courant |
Le couple maximal |
Nom |
69 |
91 |
102 |
108 |
113 |
| Le couple nominal |
Nom |
30 |
48 |
58 |
61 |
61 |
| Vitesse maximale |
Rpm |
98 |
62 |
50 |
41 |
31 |
| Vitesse nominale |
Rpm |
51 |
32 |
26 |
21 |
16 |
| Courant maximal |
Les armes |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Courant nominal |
Les armes |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Constante de couple |
N m/Armes |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Résistance de phase |
Pour les produits à base d'acide acétique |
6.2 |
| Inductivité de phase |
mH |
7.7 |
| Le champ électromagnétique arrière |
Vrs/krpm |
25 |
| 48 VDC |
Le couple maximal |
Nom |
69 |
91 |
102 |
108 |
113 |
| Le couple nominal |
Nom |
39 |
58 |
61 |
61 |
61 |
| Vitesse maximale |
Rpm |
86 |
54 |
44 |
36 |
27 |
| Vitesse nominale |
Rpm |
51 |
32 |
26 |
21 |
16 |
| Courant maximal |
Les armes |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Courant nominal |
Les armes |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Constante de couple |
N m/Armes |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Résistance de phase |
Pour les produits à base d'acide acétique |
0.4 |
| Inductivité de phase |
mH |
0.9 |
| Le champ électromagnétique arrière |
Vrs/krpm |
7.7 |
| Encodeur absolu |
Type de codeur |
Encodeur absolu |
| Résolution (un seul tour de moteur) |
un peu |
23, 24 bits |
| Moteur compteur à plusieurs tours |
un peu |
16 |
| Précision de position unidirectionnelle |
Arc sec |
≤ 75 |
≤ 75 |
≤ 60 |
≤ 50 |
≤ 50 |
| Répétabilité de la précision de positionnement |
Arc sec |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Rigidité de renversement |
x104N·m /rad |
24 |
| Rigidité de torsion |
x104N·m /rad |
1.8 |
2.3 |
| Moment d'inertie |
Pas de frein |
Poids total de l'eau2 |
8.8*10^-5 |
| Avec frein |
Poids total de l'eau2 |
9.17*10^-5 |
| La masse |
Pas de frein |
Poids de la pâte |
2.4 |
| Avec frein |
Poids de la pâte |
2.96 |
| Nombre de poteaux moteurs |
Pôle |
16 |
| Conditions de l'environnement |
Température de fonctionnement: 0 à 40°C
Température de stockage: -20 à 60°C
Humidité de fonctionnement/humidité de stockage: 20 à 80% RH (sans condensation)
Résistance aux vibrations: 24,5 m/s2 (fréquence: 10 à 400 Hz)
Aucune poussière ou poudre métallique, gaz corrosifs, gaz inflammables, brouillard d'huile et autres utilisations à l'intérieur, éviter la lumière directe du soleil
En dessous de 1000 m d'altitude |
| Isolement du moteur |
Résistance d'isolation: supérieure à 100 MΩ ((DC500V) |
| Résistance diélectrique: AC1500V/ 1 minute |
| Classe d'isolation: F |
| Des degrés de protection |
Type entièrement fermé auto-refroidi (IP65) |
