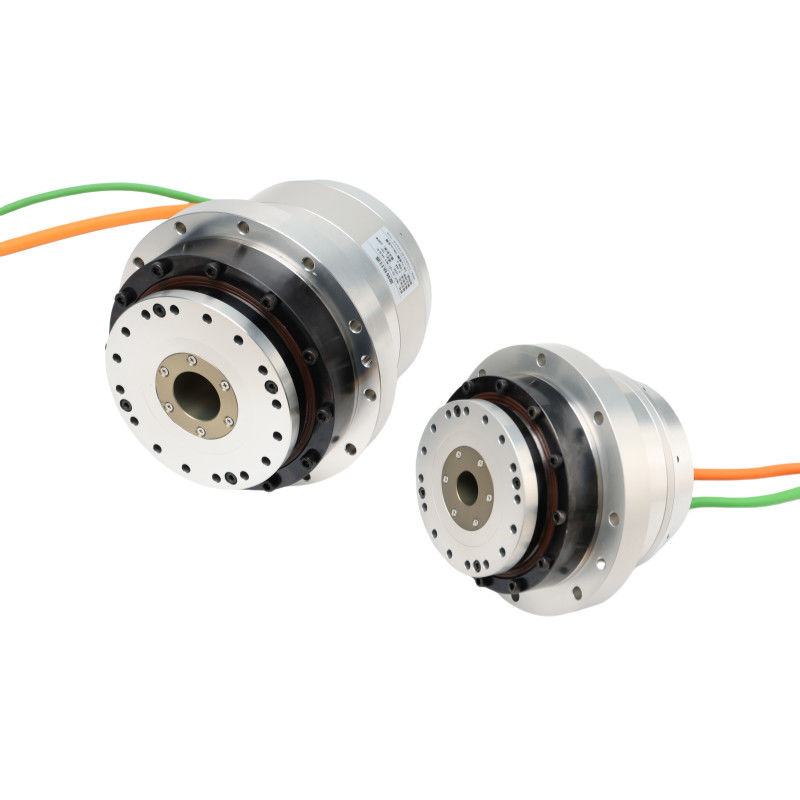

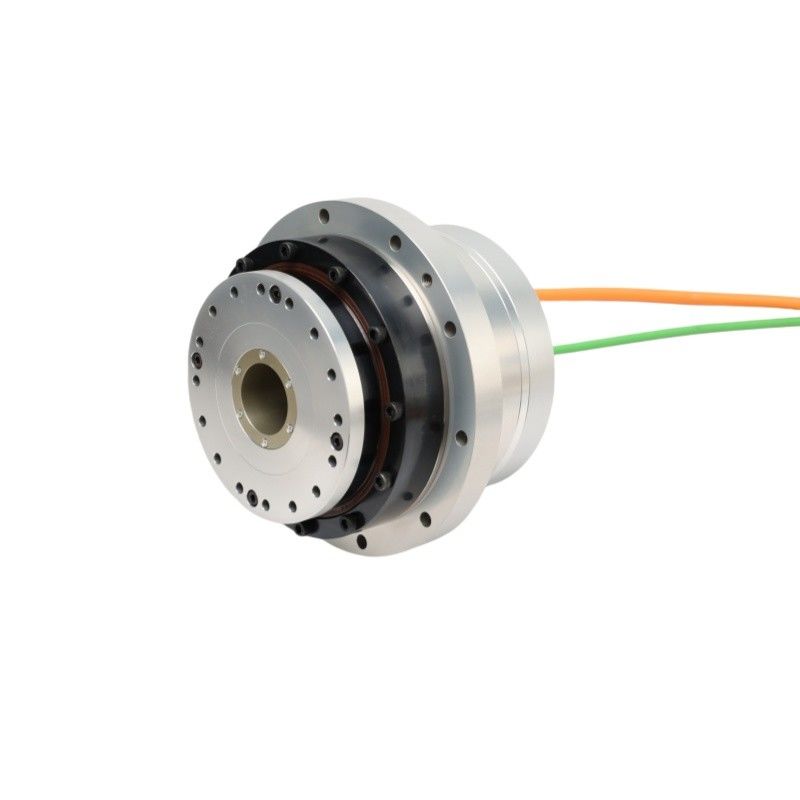

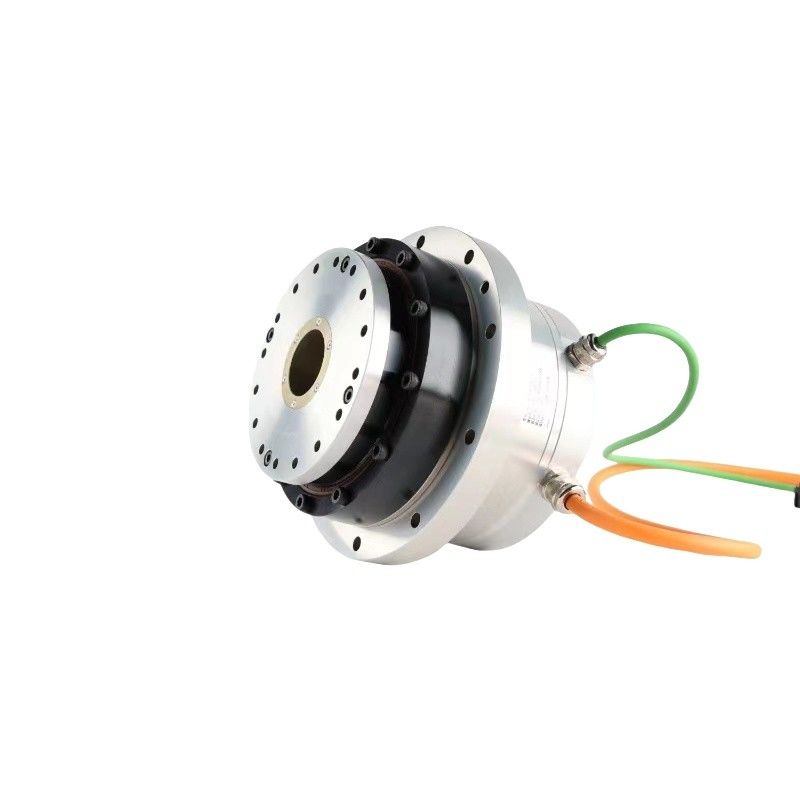

Actuateurs rotatifs de série HATF à grand arbre creux pour machine de découpe laser
Description du produit
Un actionneur rotatif est un dispositif électrique, alimenté par un fluide ou manuel utilisé pour convertir l'énergie électrique en mouvement rotatif ou oscillant.Ces actionneurs sont principalement utilisés dans le fonctionnement manuel ou automatique des vannes où l'accessibilité des services publics tels que l'air comprimé ou l'alimentation électrique joue un rôle important dans le choix d'un actionneur.
Ce type d'actionneur est différent d'un actionneur linéaire car un actionneur linéaire utilise un mouvement linéaire pour transmettre de la puissance lorsqu'il est opposé à la rotation; cependant,un actionneur rotatif est connecté à des dispositifs pour former des actionneurs linéairesCes actionneurs sont utilisés sur les équipements hydrauliques mobiles, à bord des avions et dans les systèmes de contrôle du mouvement.
Caractéristiques
Haute précision: La précision absolue du positionnement jusqu'à 10 secondes d'arc (0,0028 degrés).
Le couple est élevé: petite taille, couple important; couple de sortie jusqu'à 800 Nm.
Un trou creux: trou de filetage interne à grande ouverture pour faciliter le passage des câbles, des camps de gaz, des faisceaux laser, etc.
Longue durée de vie: La précision reste inchangée après une utilisation de plus de 20 000 heures.
Aucune réaction.Une action harmonieuse sans contre-réaction.
Intégration: réducteur harmonique intégré, moteur de couple, frein électromagnétique, encodeur et conducteur.
Réponse rapide: Excellente performance de réponse dynamique; idéale pour le traitement laser et les équipements d'automatisation.
Faible vibration: Extrêmement faible vibration et bruit; le meilleur choix pour des applications telles que les semi-conducteurs et les équipements d'imagerie médicale.
Normes élevées de protection: Jusqu'au niveau de protection IP67.
Sans entretien: Pas besoin d'entretien régulier; pas besoin de changer de graisse, etc.
| Série HAMF |
25 |
32 |
40 |
| Taux de réduction |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
| Échangeur de courant |
Le couple maximal |
Nom |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
441 |
436 |
459 |
400 |
641 |
702 |
762 |
800 |
| Le couple nominal |
Nom |
68.5 |
107 |
133 |
133 |
133 |
90 |
150 |
190 |
230 |
267 |
150 |
240 |
300 |
360 |
480 |
| Vitesse maximale |
Rpm |
94 |
59 |
48 |
40 |
30 |
75 |
47 |
38 |
31 |
24 |
59 |
37 |
30 |
25 |
19 |
| Vitesse nominale |
Rpm |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
39 |
25 |
20 |
17 |
12 |
| Courant maximal |
Les armes |
6.9 |
6.07 |
5.58 |
4.97 |
3.92 |
11.56 |
10.95 |
9.6 |
8.5 |
6.72 |
14.42 |
14.55 |
12.78 |
11.58 |
9.13 |
| Courant nominal |
Les armes |
3.9 |
3.84 |
3.83 |
3.2 |
2.4 |
4.16 |
4.37 |
4.44 |
4.48 |
3.91 |
5.41 |
5.45 |
5.46 |
5.47 |
5.48 |
| Constante de couple |
N m/Armes |
17.54 |
27.86 |
34.74 |
41.62 |
55.38 |
21.62 |
34.34 |
42.82 |
51.3 |
68.26 |
27.74 |
44.06 |
54.94 |
65.82 |
87.58 |
| Résistance de phase |
Pour les produits à base d'acide acétique |
3.55 |
2.1 |
2 |
| Inductivité de phase |
mH |
10 |
12 |
6 |
| Le champ électromagnétique arrière |
Vrs/krpm |
40 |
52.5 |
65 |
| 48 VDC |
Le couple maximal |
Nom |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
411 |
436 |
459 |
280 |
440 |
550 |
660 |
800 |
| Le couple nominal |
Nom |
64 |
100 |
125 |
133 |
133 |
90 |
145 |
180 |
215 |
267 |
140 |
230 |
280 |
340 |
450 |
| Vitesse maximale |
Rpm |
59 |
37 |
30 |
25 |
19 |
53 |
33 |
27 |
22 |
17 |
43 |
27 |
22 |
18 |
14 |
| Vitesse nominale |
Rpm |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
31 |
20 |
16 |
13 |
10 |
| Courant maximal |
Les armes |
26.96 |
23.71 |
21.83 |
19.44 |
15.32 |
47.13 |
44.63 |
39.13 |
34.65 |
27.41 |
42.89 |
42.44 |
42.54 |
42.61 |
38.82 |
| Courant nominal |
Les armes |
14.26 |
14.03 |
14.06 |
12.49 |
9.39 |
16.97 |
17.21 |
17.14 |
17.09 |
15.95 |
21.45 |
22.18 |
21.66 |
21.95 |
21.84 |
| Constante de couple |
N m/Armes |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
5.3 |
8.42 |
10.5 |
12.58 |
16.74 |
6.53 |
10.37 |
12.93 |
15.49 |
20.61 |
| Résistance de phase |
Pour les produits à base d'acide acétique |
0.13 |
0.2 |
0.074 |
| Inductivité de phase |
mH |
0.36 |
0.4 |
0.3 |
| Le champ électromagnétique arrière |
Vrs/krpm |
10.5 |
12.57 |
15 |
| Encodeur absolu |
Type de codeur |
Encodeur absolu |
| Résolution (un seul tour de moteur) |
un peu |
23, 24 bits |
23 bits |
| Moteur compteur à plusieurs tours |
un peu |
16 |
| Précision de position unidirectionnelle |
Arc sec |
≤ 70 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 50 |
≤ 65 ans |
≤ 60 |
≤ 55 |
≤ 45 |
≤ 45 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 45 |
≤ 45 |
| Répétabilité de la précision de positionnement |
Arc sec |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Rigidité de renversement |
x104 N·m /rad |
38 |
95 |
175 |
| Rigidité de torsion |
x104 N·m /rad |
3.4 |
4.6 |
3.4 |
9.9 |
14 |
18.6 |
| Moment d'inertie |
Pas de frein |
Poids total de l'eau |
2.3*10^-4 |
8.03*10^-4 |
1.72*10^-3 |
| La masse |
Pas de frein |
Poids de la pâte |
3.7 |
6.68 |
12.2 |
| Nombre de poteaux moteurs |
Pôle |
16 |
| Conditions de l'environnement |
Température de fonctionnement: 0 à 40°C
Température de stockage: -20 à 60°C
Humidité de fonctionnement/humidité de stockage: 20 à 80% RH (sans condensation)
Résistance aux vibrations: 24,5 m/s2 (fréquence: 10 à 400 Hz)
Aucune poussière ou poudre métallique, gaz corrosifs, gaz inflammables, brouillard d'huile et autres utilisations à l'intérieur, éviter la lumière directe du soleil
En dessous de 1000 m d'altitude |
| Isolement du moteur |
Résistance d'isolation: supérieure à 100 MΩ ((DC500V) |
| Résistance diélectrique: AC1500V/ 1 minute |
| Classe d'isolation: F |
| Des degrés de protection |
Type entièrement fermé auto-refroidi (IP65) |
