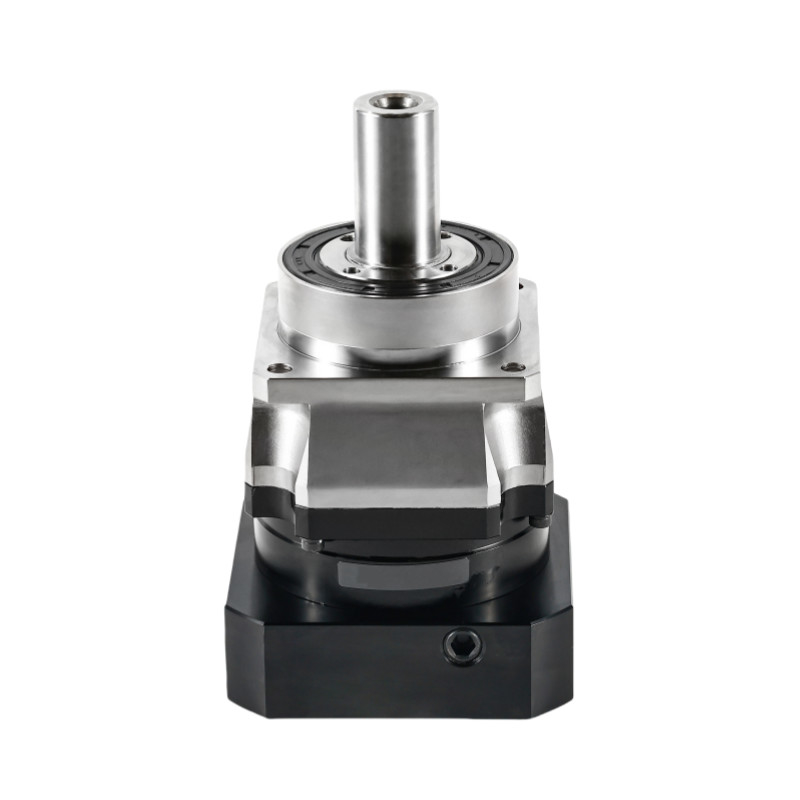

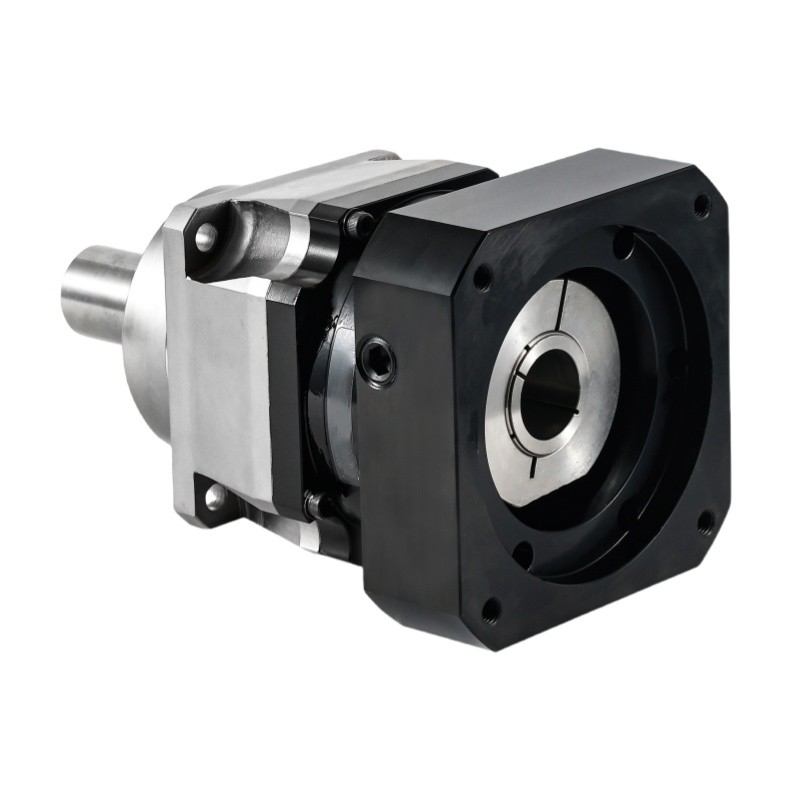

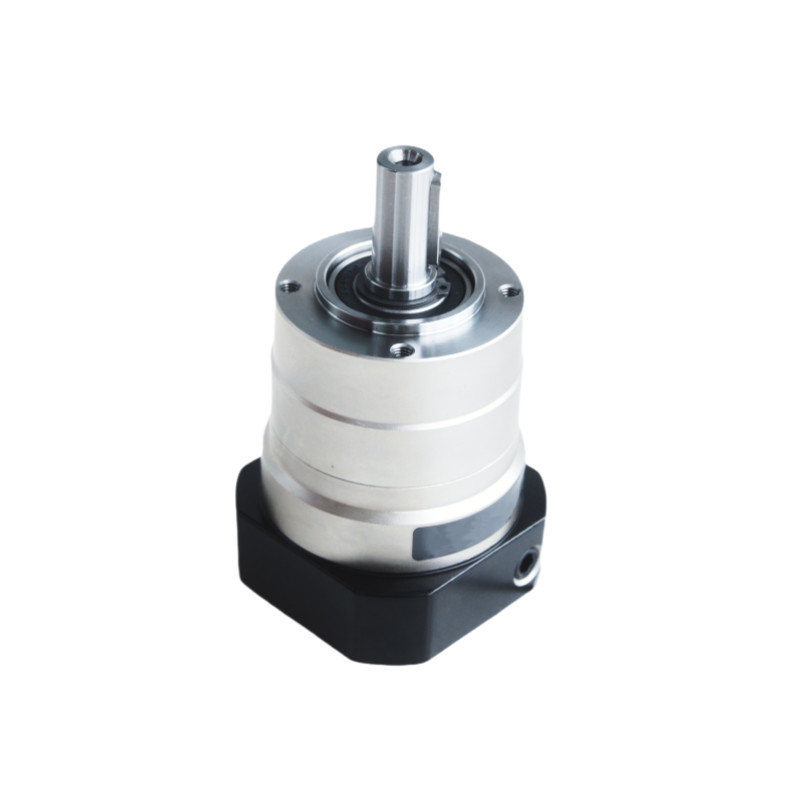

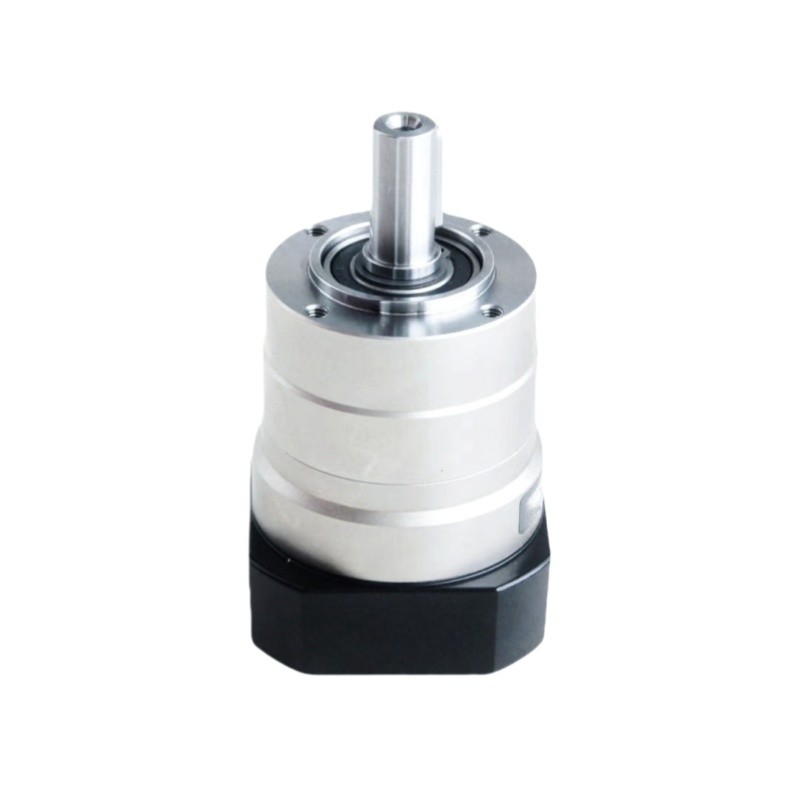

Name: Boîte à engrenages montée sur l'arbre du réducteur d'engrenages planétaire en ligne industrielle
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Boîtes de vitesses planétaires de la série NE
Availability: InStock

À la maison > produits > Réducteur planétaire >

Boîte à engrenages montée sur l'arbre du réducteur d'engrenages planétaire en ligne industrielle

Réducteurs d'engrenages planétaires en ligne industriels

Reducteur de vitesses planétaires en ligne monté sur l'arbre

Boîte à engrenages montée sur un arbre industriel

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Boîtes de vitesses planétaires de la série NE

Nous contacter

Demandez un devis

Détails du produit

Produit:

Boîtes de vitesses planétaires de la série NE

Modèle:

Les prix de vente sont calculés sur la base des prix indiqués ci-dessous:

Ratio:

3 à 100

Segment:

Simple double

Efficacité:

≥ 97%

Durée de vie:

20000 heures

Le couple maximal d'accélération:

10,8 fois le couple de sortie nominal

Classe de protection:

Pour la protection contre la corrosion

Température de fonctionnement:

-10°C à 90°C

Réaction standard:

≤ 7 minutes d'arc

Une réaction extrêmement précise:

≤ 3 minutes d'arc

Application du projet:

Automobile, Automatisation industrielle, Robotique, Aérospatiale, Énergie renouvelable, Dispositifs

Caractéristiques spécialisées:

Des freins et des embrayages intégrés, conception modulaire

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Réducteur planétaire de la série ND du planétarium intégré Boîte de vitesses haute précision

Obtenez le meilleur prix

Vidéo

ODM ISO9001 Réducteur de boîte de vitesses planétaire IP65 étanche

Obtenez le meilleur prix

Vidéo

Transmission électrique par boîte de vitesses à double angle droit creuse

Obtenez le meilleur prix

Vidéo

Transmission de puissance Boîte de vitesses à angle droit Arbre creux entraînement sur mesure

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Applications

Les réducteurs planétaires sont utilisés dans un large éventail d'applications, notamment:

AutomobilesUtilisé dans les transmissions automatiques pour fournir une alimentation en douceur et efficace.
Machinerie industrielleDans divers équipements tels que les systèmes de convoyeurs, les mélangeurs et les systèmes de manutention de matériaux, où un couple et une fiabilité élevés sont requis.
La robotiqueUtilisé dans les joints et les actionneurs robotiques pour un contrôle précis et fluide du mouvement.
AérospatialeUtilisé dans les systèmes aéronautiques et spatiaux pour une transmission de puissance fiable et compacte.
Turbines éoliennesUtilisé dans les boîtes de vitesses des éoliennes pour convertir la rotation à basse vitesse des pales en rotation à haute vitesse pour la production d'électricité.
Impression et emballageDans les machines où un mouvement précis et constant est essentiel pour une production de haute qualité.

Spécification		Numéro du segment	Ratio	N° 070	N° 090	NE120	N°155	N.E. 205	N.E.235
couple de sortie nominal	Nm	seule	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		double	15	50	120	190	320	550	1080
			16	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inertie de rotation	Poids en kg/cm³	seule	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		double	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Boîte à engrenages montée sur l'arbre du réducteur d'engrenages planétaire en ligne industrielle 2

Boîte à engrenages montée sur l'arbre du réducteur d'engrenages planétaire en ligne industrielle 3

Tableau des paramètres		Numéro du segment	Ratio	N° 070	N° 090	NE120	N°155	N.E. 205	N.E.235
Le couple maximal d'accélération	Nm	1,2	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	3 à 10	5000	4000	4000	3000	3000	2000
Vitesse d'entrée nominale	Rmp	2	15 à 100	5000	4000	4000	3000	3000	2000
Vitesse maximale d'entrée	Rmp	1	3 à 10	10000	8000	8000	6000	6000	4000
Vitesse maximale d'entrée	Rmp	2	15 à 100	10000	8000	8000	6000	6000	4000
Réaction extrêmement précise	arcmin	1	3 à 10	Je ne sais pas.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Réaction extrêmement précise	arcmin	2	15 à 100	Je ne sais pas.	Je ne sais pas.	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	1	3 à 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	2	15 à 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	1	3 à 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	2	15 à 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidité orsionnelle	Nm/min arc	1,2	3 à 100	8	14	27	52	148	305
Force radiale maximale	N	1,2	3 à 100	1730	3250	7000	9600	14500	27800
Force axiale maximale	N	1,2	3 à 100	865	1625	3500	4800	7250	13900
Temps d'inclinaison	Nm	1,2	3 à 100	77	152	325	530	920	1840
Vie de service	- Je sais.	1,2	3 à 100	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	3 à 10	≥ 97%
Efficacité	%	2	15 à 100	≥ 94%
Le poids	en kg	1	3 à 10	1.4	3.3	6.9	13.0	31.0	48.0
Le poids	en kg	2	15 à 100	1.6	4.7	8.7	17.0	35.0	60.0
Température de fonctionnement	°C	1,2	3 à 100	-10°C à 90°C
Lubrification		1,2	3 à 100	Graisses synthétiques
Classe de protection		1,2	3 à 100	Pour la protection contre la corrosion
Position de montage		1,2	3 à 100	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	3 à 10	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	15 à 100	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70
