Name: Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Boîtes de vitesses planétaires de la série ND
Availability: InStock

À la maison > produits > Réducteur planétaire >

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé

Boîte de vitesses planétaire de réduction de vitesse

Boîte de vitesses de réduction planétaire à couple élevé

Réducteur de vitesse planétaire à couple élevé

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Boîtes de vitesses planétaires de la série ND

Nous contacter

Demandez un devis

Détails du produit

Produit:

Réducteur planétaire de la série ND

Modèle:

L'exposition à la pollution atmosphérique doit être maintenue à un niveau suffisamment élevé pour qu

Ratio:

de 4 à 100

Efficacité:

≥ 97%

Durée de vie:

20000 heures

Classe de protection:

Pour la protection contre la corrosion

Température de fonctionnement:

-30°C à 90°C

Application du projet:

machines-outils, manipulateurs, équipements d'impression, imprimerie et emballage, éoliennes

Caractéristiques:

Haute densité de couple, haut rendement, durabilité et fiabilité, polyvalence

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Contactez-nous maintenant

Description du produit

Principe de fonctionnement

Le système d'engrenages planétaires fonctionne en répartissant la puissance d'entrée entre l'engrenage solaire, les engrenages planétaires et l'engrenage d'anneau.

L'engrenage solaire reçoit la puissance d'entrée et la transmet aux engrenages planétaires.
Les engrenages planétaires tournent autour de leur propre axe et aussi autour de l'engrenage solaire.
Les engrenages planétaires sont maintenus en place par le support, qui tourne et fournit la sortie.
L'engrenage d'anneau reste stationnaire ou tourne, selon la conception et l'application, et se branche avec les engrenages planétaires pour maintenir l'alignement et les rapports d'engrenages appropriés.

Caractéristiques

Densité de couple élevéeLes réducteurs planétaires peuvent supporter des charges de couple élevées dans une conception compacte.
Haute efficacitéL'arrangement des engrenages permet une transmission de puissance efficace avec des pertes minimales.
Durabilité et fiabilitéLa construction robuste et la répartition de la charge entre plusieurs engrenages donnent lieu à une longue durée de vie et à une fiabilité.
Taille compacteLa conception coaxiale permet une empreinte plus compacte par rapport aux autres systèmes d'engrenages.
La polyvalenceConvient pour une large gamme de vitesses et de couple, ce qui les rend adaptables à diverses applications.

Spécification		Numéro du segment	Ratio	N° de référence:	NDS064: le nombre de personnes concernées	N° de référence	NDS090	N° de référence	Le dépôt de la demande	N° de référence:	N.D.V.200	NDV255	NDV285
couple de sortie nominal	Nm	seule	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		double	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	Je ne sais pas.
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	Je ne sais pas.	Je ne sais pas.	48	125	120	300	560	1200	1800	2900
			70	18	Je ne sais pas.	48	125	120	300	560	1100	1800	2900
			80	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	95	100	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			90	Je ne sais pas.	Je ne sais pas.	40	95	100	250	460	950	1500	2200
			100	15	Je ne sais pas.	40	95	100	220	460	950	1400	1900
Inertie de rotation	Poids total de l'eau	seule	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		double	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	Je ne sais pas.
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	Je ne sais pas.	Je ne sais pas.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	Je ne sais pas.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	0.13	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			90	Je ne sais pas.	Je ne sais pas.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	Je ne sais pas.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

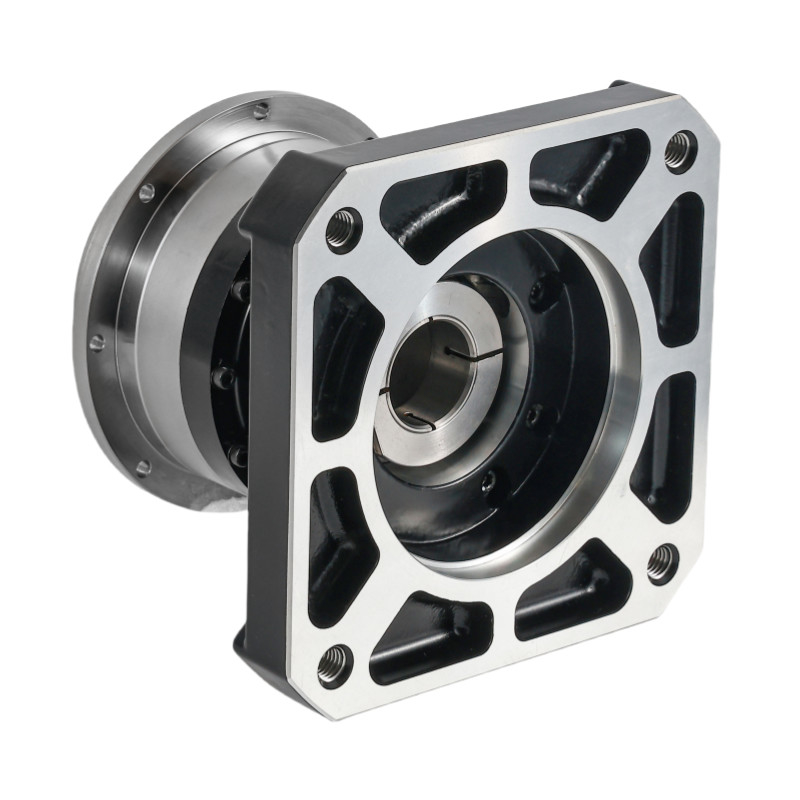

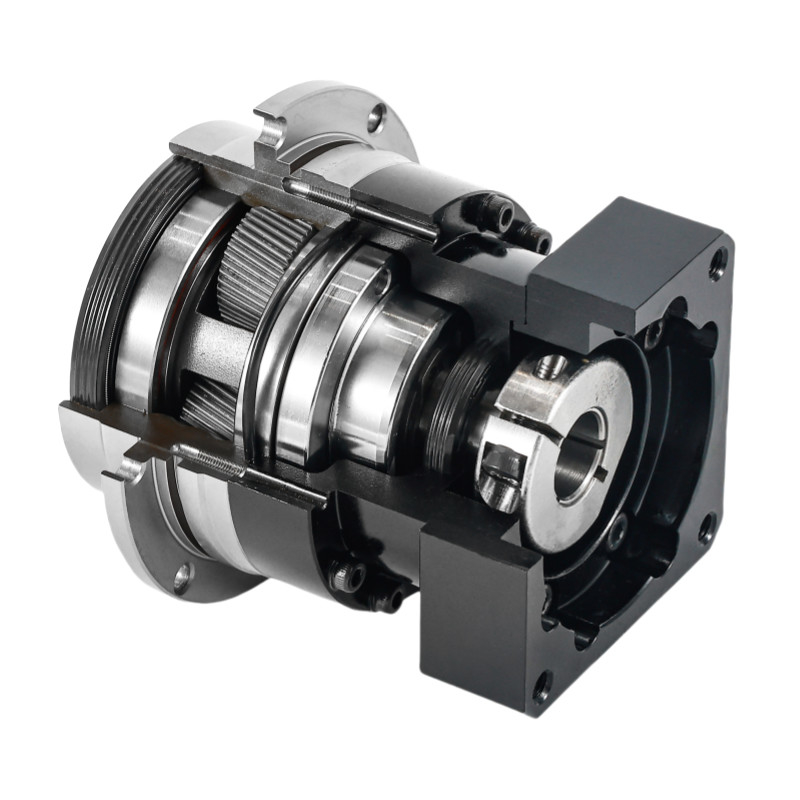

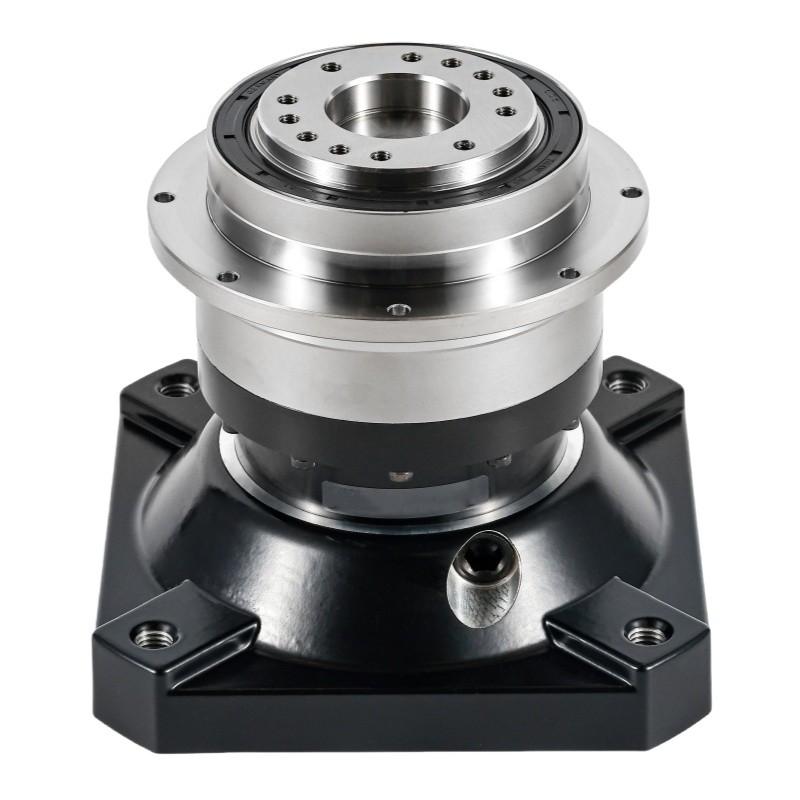

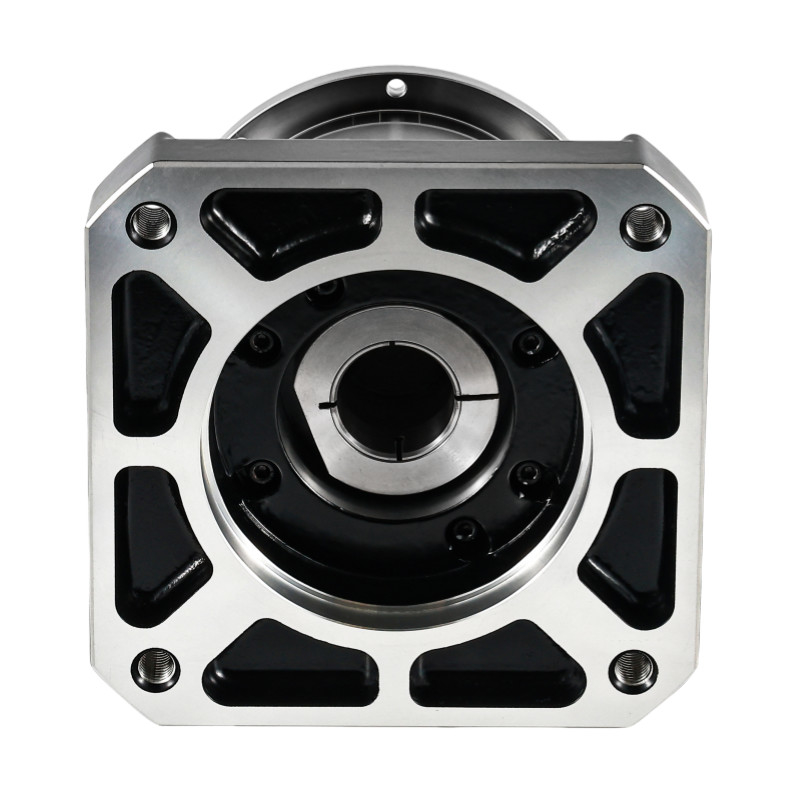

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 2

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 4

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 6

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 8

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 10

Réducteur de vitesse de la boîte de vitesses à réduction planétaire de la série ND couple élevé 12

Tableau des paramètres		Numéro du segment	Ratio	N° de référence:	NDS064: le nombre de personnes concernées	N° de référence	NDS090	N° de référence	Le dépôt de la demande	N° de référence:	N.D.V.200	NDV255	NDV285
Le couple maximal d'accélération	Nm	1,2	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	4 à 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Vitesse d'entrée nominale	Rmp	2	16 à 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Vitesse maximale d'entrée	Rmp	1	4 à 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Vitesse maximale d'entrée	Rmp	2	16 à 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Réaction extrêmement précise	arcmin	1	4 à 10	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Réaction extrêmement précise	arcmin	2	16 à 100	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	1	4 à 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	2	16 à 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	1	4 à 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	2	16 à 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidité orsionnelle	Nm/min arc	1,2	4 à 100	7	10	13	23	31	95	183	529	1030	1421
Force radiale maximale	N	1,2	4 à 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Force axiale maximale	N	1,2	4 à 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Temps d'inclinaison	Nm	1,2	4 à 100	55	65	94	106	198	482	1090	4030	6100	8500
Vie de service	- Je sais.	1,2	16 à 100	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	4 à 10	≥ 97%
Efficacité	%	2	16 à 100	≥ 94%
Le poids	en kg	1	4 à 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Le poids	en kg	2	16 à 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Température de fonctionnement	°C	1,2	4 à 100	-30°C à 90°C
Lubrification		1,2	4 à 100	Graisses synthétiques
Classe de protection		1,2	4 à 100	Pour la protection contre la corrosion
Position de montage		1,2	4 à 100	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	4 à 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70	≤ 73
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	16 à 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70	≤ 73
