Name: Réducteur de vitesse planétaire personnalisé Arbre de sortie creux Boîte de vitesses faible réaction
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NB Les boîtes de vitesses planétaires de la série
Availability: InStock

À la maison > produits > Réducteur planétaire >

Réducteur de vitesse planétaire personnalisé Arbre de sortie creux Boîte de vitesses faible réaction

Réducteur de vitesse planétaire sur mesure

Réducteur de vitesse planétaire à faible contre-réaction

boîte de vitesses de l'arbre de sortie creux Réducteur

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

NB Les boîtes de vitesses planétaires de la série

Nous contacter

Demandez un devis

Détails du produit

Produit:

NB Les boîtes de vitesses planétaires de la série

Modèle:

Les produits de la catégorie 1 ne sont pas soumis à des exigences spécifiques.

Ratio:

3 à 100

Segment:

Simple double

Efficacité:

≥ 97%

Durée de vie:

20000 heures

fonctionnement continu:

10 000 heures

Classe de protection:

Pour la protection contre la corrosion

Température de fonctionnement:

-10°C à 90°C

Une réaction extrêmement précise:

≤ 3 minutes d'arc

Application du projet:

Coupe laser,manipulateur,équipement d'impression,industrie automobile,industrie pharmaceutique

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Réducteur planétaire de la série ND du planétarium intégré Boîte de vitesses haute précision

Obtenez le meilleur prix

Vidéo

ODM ISO9001 Réducteur de boîte de vitesses planétaire IP65 étanche

Obtenez le meilleur prix

Vidéo

Transmission électrique par boîte de vitesses à double angle droit creuse

Obtenez le meilleur prix

Vidéo

Transmission de puissance Boîte de vitesses à angle droit Arbre creux entraînement sur mesure

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

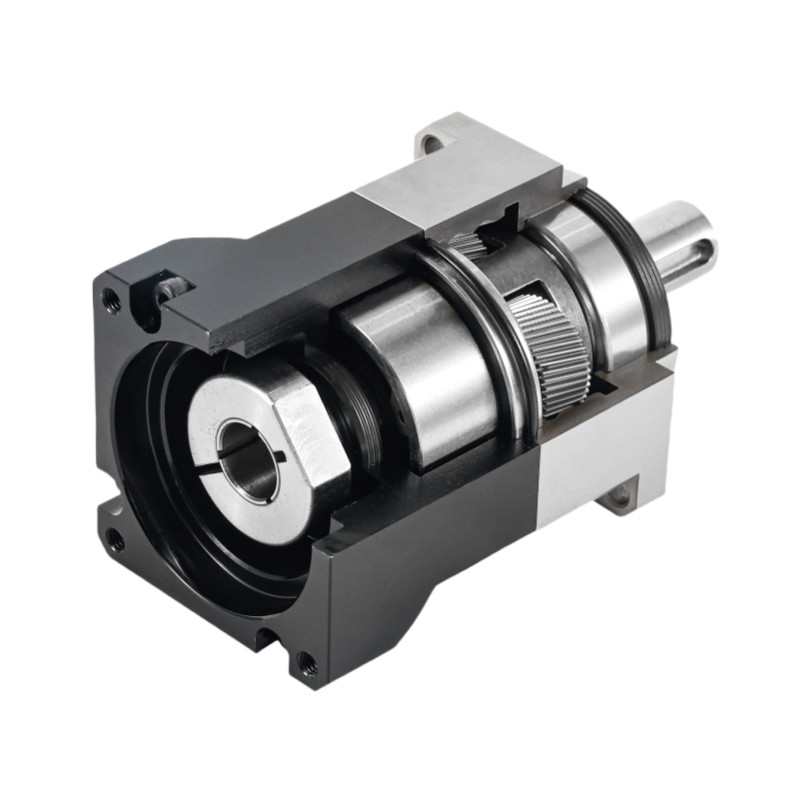

Composants

Un réducteur planétaire se compose généralement des composants clés suivants:

Équipement solaireLa vitesse centrale autour de laquelle tourne la planète.

Les engrenages planétairesDes engrenages multiples qui tournent autour de l'engrenage solaire et qui s'entremêlent à la fois à l'engrenage solaire et à l'engrenage à anneau.

PorteurLa structure qui maintient la planète en marche et tourne, fournissant la sortie du système d'engrenages.

Rings de roulementL'engrenage extérieur avec des dents internes qui se mêlent aux engrenages planétaires.

Spécification		Numéro du segment	Ratio	Résultats de l'enquête	Le secteur privé	NB090	Le secteur privé	NB142	NB180	N° de référence
couple de sortie nominal	Nm	seule	3	Je ne sais pas.	50	120	190	320	550	1080
			4	18	45	130	270	510	990	1610
			5	20	55	150	310	610	1140	1900
			6	18	50	140	290	570	1040	1800
			7	18	45	130	280	520	1040	1710
			8	16	40	110	240	470	950	1520
			9	13	35	95	210	420	850	1250
			10	13	35	95	210	420	850	1250
		double	15	Je ne sais pas.	50	120	190	320	550	1080
			16	19	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			20	18	45	130	270	510	990	1610
			25	20	55	150	310	610	1140	1900
			30	19	50	140	290	570	1040	1800
			35	18	45	130	280	520	1040	1710
			40	16	40	110	240	470	950	1520
			45	13	35	95	210	420	850	1420
			50	20	55	150	310	610	1140	1900
			60	19	50	140	290	570	1040	1800
			70	18	45	130	280	520	1040	1710
			80	16	40	110	240	470	950	1520
			90	13	35	95	210	420	850	1250
			100	13	35	95	210	420	850	1250
Inertie de rotation	Poids en kg/cm³	seule	3	Je ne sais pas.	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.03	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.03	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.03	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.03	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.03	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.03	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.03	0.13	0.44	2.57	7.03	22.51	50.56
		double	15	Je ne sais pas.	0.13	0.47	0.47	2.71	7.42	23.29
			16	0.03	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			20	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	0.44	2.57	7.03	22.51

Réducteur de vitesse planétaire personnalisé Arbre de sortie creux Boîte de vitesses faible réaction 2

Tableau des paramètres		Numéro du segment	Ratio	Résultats de l'enquête	Le secteur privé	NB090	Le secteur privé	NB142	NB180	N° de référence
Le couple maximal d'accélération	Nm	1,2	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	3 à 10	5000	5000	4000	4000	3000	3000	2000
Vitesse d'entrée nominale	Rmp	2	15 à 100	5000	5000	4000	4000	3000	3000	2000
Vitesse maximale d'entrée	Rmp	1	3 à 10	10000	10000	8000	8000	6000	6000	4000
Vitesse maximale d'entrée	Rmp	2	15 à 100	10000	10000	8000	8000	6000	6000	4000
Réaction extrêmement précise	arcmin	1	3 à 10	Je ne sais pas.	Je ne sais pas.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Réaction extrêmement précise	arcmin	2	15 à 100	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	1	3 à 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	2	15 à 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	1	3 à 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	2	15 à 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidité orsionnelle	Nm/min arc	1,2	3 à 100	3.2	8	14	27	52	148	305
Force radiale maximale	N	1,2	3 à 100	980	1730	3250	7000	9600	14500	27800
Force axiale maximale	N	1,2	3 à 100	490	865	1625	3500	4800	7250	13900
Temps d'inclinaison	Nm	1,2	3 à 100	34	77	152	325	530	920	1840
Vie de service	- Je sais.	1,2	3 à 100	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	3 à 10	≥ 97%
Efficacité	%	2	15 à 100	≥ 94%
Le poids	en kg	1	3 à 10	0.6	1.3	3.7	7.8	14.5	29.0	48.0
Le poids	en kg	2	15 à 100	0.8	1.9	5.3	9.0	17.5	33.0	60.0
Température de fonctionnement	°C	1,2	3 à 100	-10°C à 90°C
Lubrification		1,2	3 à 100	Graisses synthétiques
Classe de protection		1,2	3 à 100	Pour la protection contre la corrosion
Position de montage		1,2	3 à 100	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	3 à 10	≤ 56	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	15 à 100	≤ 56	≤ 60	≤ 63	≤ 63	≤ 65 ans	≤ 67	≤ 70
			3	Je ne sais pas.	0.16	0.61	3.25	9.21	28.98	69.61
