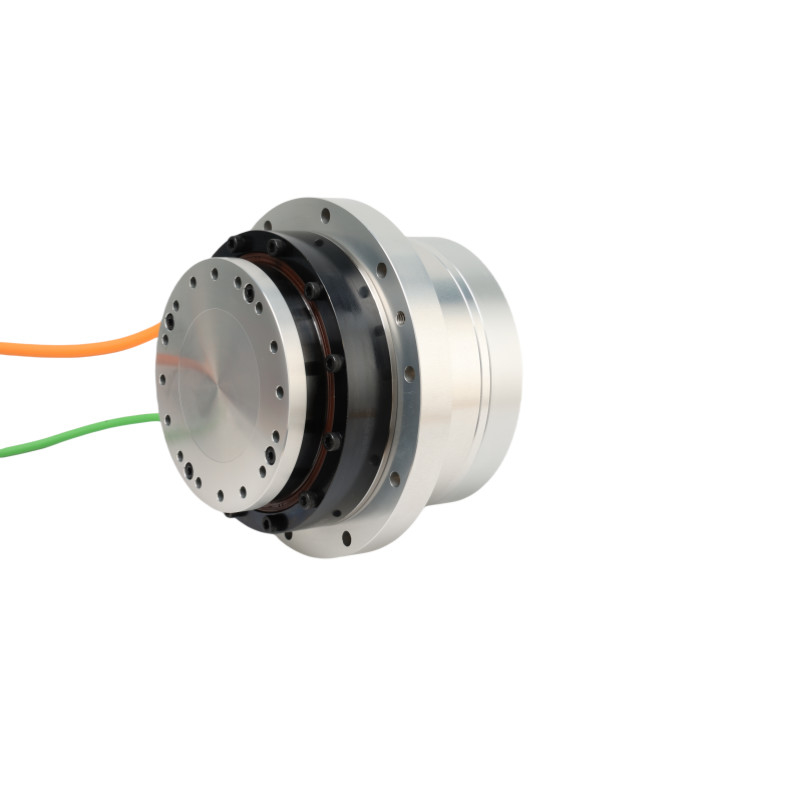

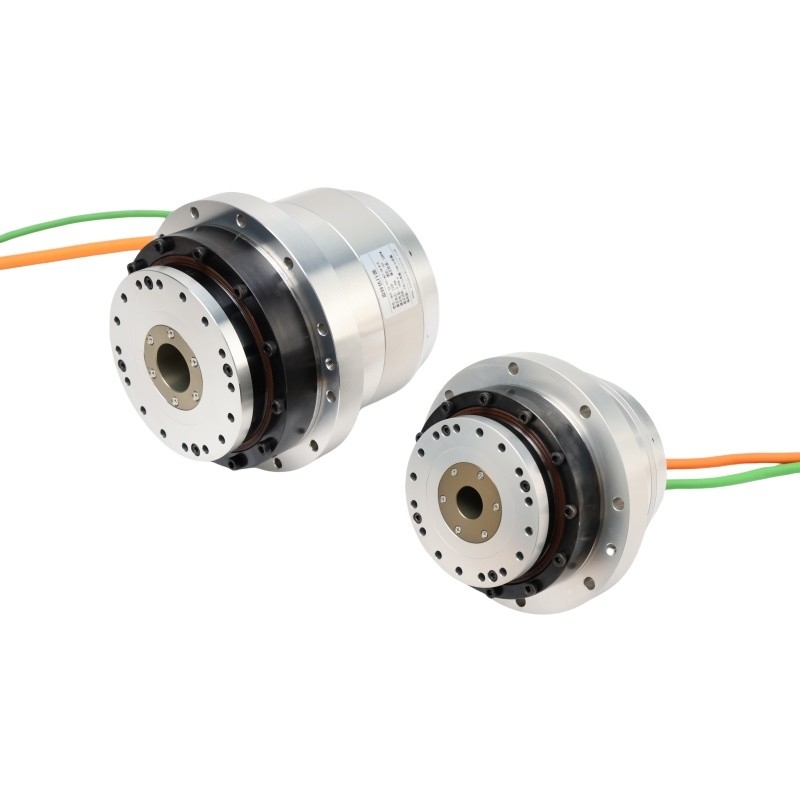

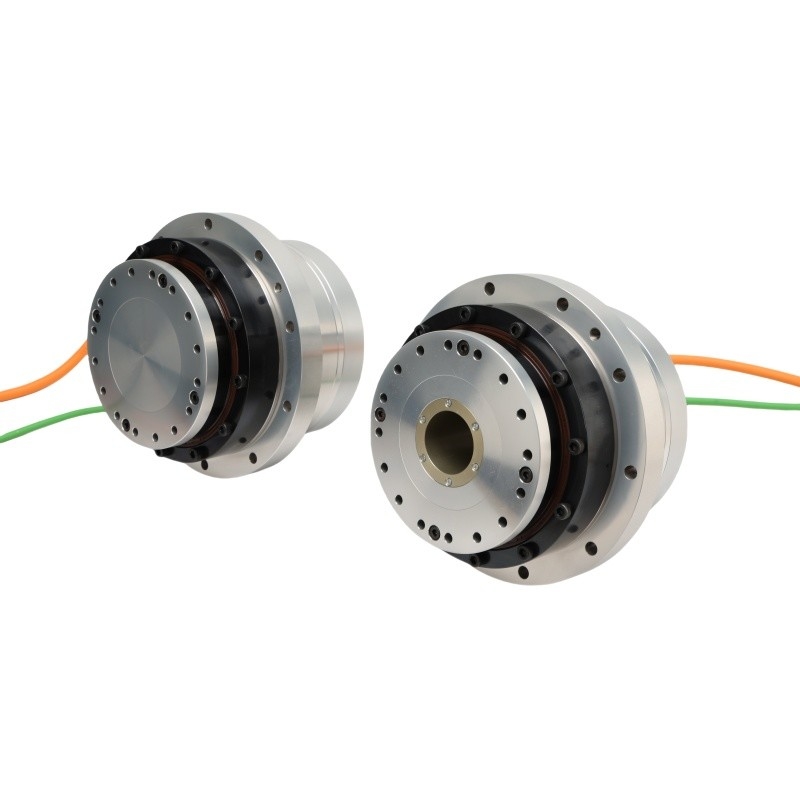

Moteur à actionneur harmonique rotatif à brides OEM Modèle 14

Actuateur harmonique OEM

actionneur harmonique Moteur d'engrenage

Moteur à engrenages harmoniques OEM

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Sortie latérale Les actionneurs rotatifs à flancs de la série HASF

Nous contacter

Demandez un devis

Détails du produit

Produit:

Actuateurs rotatifs de la série HASF modèle 14

Taux de réduction:

Le prophète Jérémie a écrit:

Numéro de modèle:

Type de codeur:

Encodeur absolu

Nombre de poteaux de moteur:

Application du projet:

Automatisation 3C, machines-outils CNC de précision, équipement de polissage de verre, robot humanoï

Poids avec frein:

2 kilos

Poids sans frein:

1.66KG

Fonctionnalités clé:

Hautes performances et longue durée de vie

La vie conçue:

10 000 heures

Degrés de protection:

Type entièrement fermé auto-refroidi (IP65)

Résistance diélectrique:

AC1500V/ 1 minute

Résistance à l'isolation:

Plus de 100 MΩ ((DC500V)

Classe d'isolation:

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Actuateurs à arbre creux rotatifs de la série HAT intégrés à un servo-entraînement harmonique de puissance

Obtenez le meilleur prix

Vidéo

Zéro contre-réaction Grand actionneur rotatif à arbre creux Robot joint série HAMF

Obtenez le meilleur prix

Vidéo

Moteur de jointure à bras robot pour machine de découpe laser

Obtenez le meilleur prix

Vidéo

Moteur à bras robotique à entraînement harmonique à arbre creux série HAMF

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Rigidité d'inclinaison élevée et couple élevé Actionneurs rotatifs à flèche de série HASF modèle 14

Name: Moteur à actionneur harmonique rotatif à brides OEM Modèle 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Sortie latérale Les actionneurs rotatifs à flancs de la série HASF
Availability: InStock

Caractéristiques du produit

Conception intégrée

Combine un réducteur harmonique à couple élevé, un moteur à entraînement direct et un encodeur absolu optionnel à plusieurs tours avec un arbre creux pour les applications optiques.

Des performances élevées

Il est doté d'une rigidité d'inclinaison élevée, d'un couple élevé, d'une insensibilité aux changements d'inertie de charge pendant le fonctionnement, d'une performance sans rampage à basse vitesse et d'un fonctionnement en douceur.

Une longue durée de vie

Maintient la précision sur une longue durée de vie avec une dégradation minimale.

Aucune réaction

Pratiquement pas de réaction négative en raison des excellentes caractéristiques du réducteur harmonique et de la rigidité du moteur.

Tableau des paramètres du HASF

Série HASF			14
Taux de réduction			51	81	101
Échangeur de courant	Le couple maximal	Nom	23	29	34
	Le couple nominal	Nom	8.6	13.5	13.5
	Vitesse maximale	Rpm	118	74	59
	Vitesse nominale	Rpm	59	37	30
	Courant maximal	Les armes	2.09	1.66	1.56
	Courant nominal	Les armes	0.78	0.77	0.62
	Constante de couple	N m/Armes	11.02	17.5	21.82
	Résistance de phase	Pour les produits à base d'acide acétique	7.5
	Inductivité de phase	mH	11.5
	Le champ électromagnétique arrière	Vrs/krpm	25
48 VDC	Le couple maximal	Nom	23	29	34
	Le couple nominal	Nom	8.6	13.5	13.5
	Vitesse maximale	Rpm	98	62	50
	Vitesse nominale	Rpm	59	37	30
	Courant maximal	Les armes	5.12	4.07	3.83
	Courant nominal	Les armes	1.92	1.89	1.52
	Constante de couple	N m/Armes	4.49	7.13	8.89
	Résistance de phase	Pour les produits à base d'acide acétique	0.85
	Inductivité de phase	mH	1
	Le champ électromagnétique arrière	Vrs/krpm	6.5
Encodeur absolu	Type de codeur		Encodeur absolu
	Résolution (un seul tour de moteur)	un peu	23, 24 bits
	Moteur compteur à plusieurs tours	un peu	16
Précision de position unidirectionnelle		Arc sec	≤ 90	≤ 80	≤ 70
Répétabilité de la précision de positionnement		Arc sec	≤ 15	≤ 10	≤ 10
Rigidité de renversement		x104 N·m /rad	8
Rigidité de torsion		x104 N·m /rad	0.46	0.6
Moment d'inertie	Pas de frein	Poids total de l'eau	3.6*10^-5
Moment d'inertie	Avec frein	Poids total de l'eau	3.7*10^-5
La masse	Pas de frein	Poids de la pâte	1.66
La masse	Avec frein	Poids de la pâte	2
Nombre de poteaux moteurs		Pôle	16
Conditions de l'environnement			Température de fonctionnement: 0 à 40°C Température de stockage: -20 à 60°C Humidité de fonctionnement/humidité de stockage: 20 à 80% RH (sans condensation) Résistance aux vibrations: 24,5 m/s2 (fréquence: 10 à 400 Hz) Aucune poussière ou poudre métallique, gaz corrosifs, gaz inflammables, brouillard d'huile et autres utilisations à l'intérieur, éviter la lumière directe du soleil En dessous de 1000 m d'altitude
Isolement du moteur			Résistance d'isolation: supérieure à 100 MΩ ((DC500V)
			Résistance diélectrique: AC1500V/ 1 minute
			Classe d'isolation: F
Des degrés de protection			Type entièrement fermé auto-refroidi (IP65)

Moteur à actionneur harmonique rotatif à brides OEM Modèle 14 0
