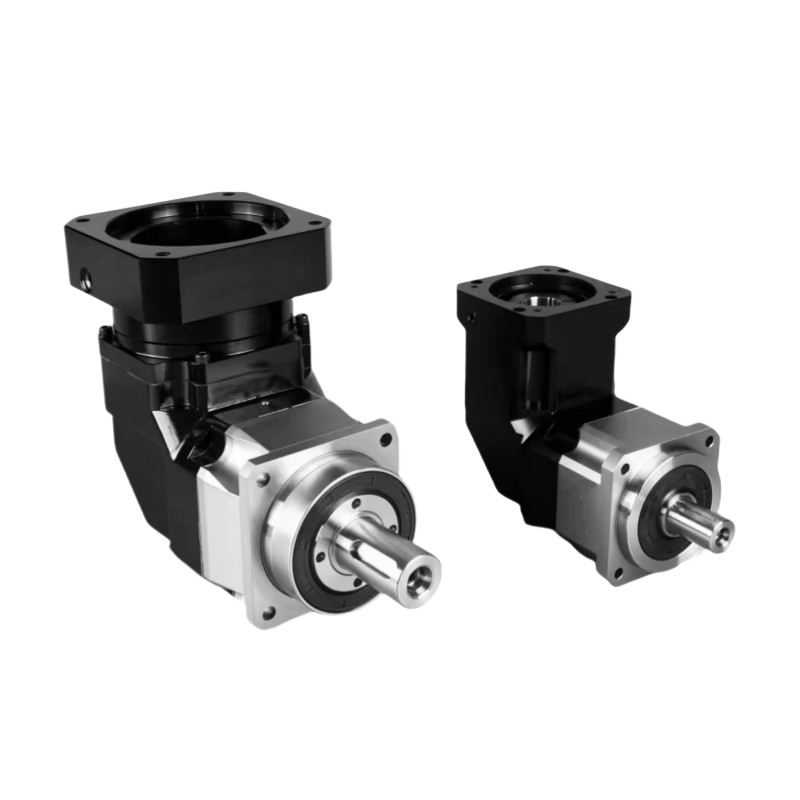

Name: Réducteur de vitesse planétaire intégré à un seul arbre boîte de vitesses de haute précision
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Boîtes de vitesses planétaires de la série NFR
Availability: InStock

À la maison > produits > Réducteur planétaire >

Réducteur de vitesse planétaire intégré à un seul arbre boîte de vitesses de haute précision

Réducteur de vitesse planétaire à axe unique

réducteur de vitesse planétaire Boîte de vitesses

Réducteur planétaire de précision à axe unique

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Boîtes de vitesses planétaires de la série NFR

Nous contacter

Demandez un devis

Détails du produit

Produit:

Boîtes de vitesses planétaires de la série NFR

Modèle:

Les États membres peuvent prévoir des mesures de prévention et d'intervention en vue de lutter contr

Ratio:

3 à 200

Une réaction extrêmement précise:

≤ 4 minutes d'arc

Segment:

Simple double

Efficacité:

≥ 95%

Durée de vie:

20000 heures

fonctionnement continu:

10 000 heures

Lubrification:

Graisses synthétiques

Classe de protection:

Pour la protection contre la corrosion

Température de fonctionnement:

-10°C à 90°C

Application du projet:

machines-outils,manipulateur,soudure,automatisation non standard,équipement d'impression,fabrication

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Contactez-nous maintenant

Description du produit

Spécification		Numéro du segment	Ratio	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
couple de sortie nominal	Nm	seule	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		double	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	Je ne sais pas.	Je ne sais pas.	460	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	Je ne sais pas.	Je ne sais pas.
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Inertie de rotation	Poids total de l'eau	seule	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		double	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	Je ne sais pas.	Je ne sais pas.	6.84	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	Je ne sais pas.	Je ne sais pas.
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

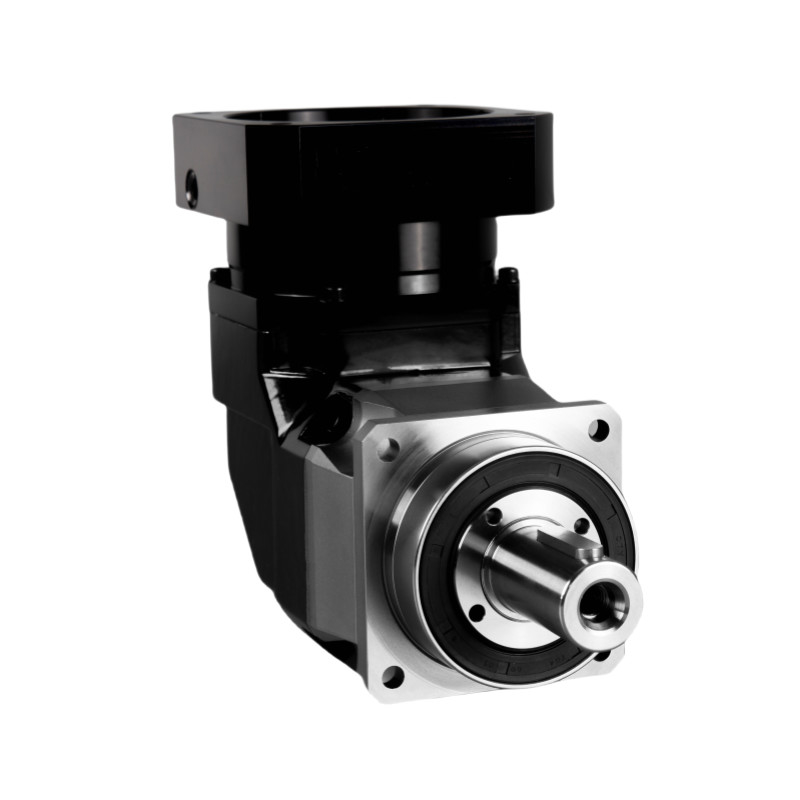

Réducteur de vitesse planétaire intégré à un seul arbre boîte de vitesses de haute précision 2

Tableau des paramètres		Numéro du segment	Ratio	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Le couple maximal d'accélération	Nm	1,2	3 à 200	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 à 200	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	3 à 20	4000	4000	3000	3000	2000	1500
Vitesse d'entrée nominale	Rmp	2	15 à 200	4500	4000	3000	3000	2000	2500
Vitesse maximale d'entrée	Rmp	1	3 à 20	8000	8000	6000	6000	4000	2500
Vitesse maximale d'entrée	Rmp	2	15 à 200	8000	8000	6000	6000	4000	4000
Réaction extrêmement précise	arcmin	1	3 à 20	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Réaction extrêmement précise	arcmin	2	15 à 200	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Réaction précise	arcmin	1	3 à 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Réaction précise	arcmin	2	15 à 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Réaction standard	arcmin	1	3 à 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Réaction standard	arcmin	2	15 à 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidité orsionnelle	Nm/min arc	1,2	3 à 200	14	31	57	182	400	580
Force radiale maximale	N	1,2	3 à 200	4800	9450	15200	23000	34000	58000
Force axiale maximale	N	1,2	3 à 200	3800	6250	12000	14500	23000	59000
Temps d'inclinaison	Nm	1,2	3 à 200	365	990	1900	2870	5550	8500
Vie de service	- Je sais.	1,2	3 à 200	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	3 à 20	≥ 95%
Efficacité	%	2	15 à 200	≥ 92%
Le poids	en kg	1	3 à 20	6.4	13.9	23.7	50.0	83.0	100.3
Le poids	en kg	2	15 à 200	7.8	15.1	26.7	54.0	95.0	125.3
Température de fonctionnement	°C	1,2	3 à 200	-10°C à 90°C
Lubrification		1,2	3 à 200	Graisses synthétiques
Classe de protection		1,2	3 à 200	Pour la protection contre la corrosion
Position de montage		1,2	3 à 200	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	3 à 20	≤ 65 ans	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	15 à 200	≤ 65 ans	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
