Réducteur planétaire engrenage creux moteur réducteur boîte de vitesses personnalisée

Moteur d'engrenage d'arbre creux sur mesure

Moteur d'engrenage à arbre creux planétaire

Boîte de réduction d'engrenages planétaires personnalisée

Lieu d'origine:

Jiangsu, Chine

Nom de marque:

Giant Precision

Certification:

ISO9001

Numéro de modèle:

Réducteur planétaire de la série NF

Nous contacter

Demandez un devis

Détails du produit

Produit:

Boîtes de vitesses à réducteurs planétaires de la série NF

Modèle:

NF060, NF075, NF100, NF140, NF180, NF220, NF250: les États membres doivent déclarer le montant de l'

Ratio:

3 à 100

Une réaction extrêmement précise:

≤ 3 minutes d'arc

Segment:

Simple double

Efficacité:

≥ 97%

Vie de service:

20000 heures

fonctionnement continu:

10 000 heures

Classe de protection:

Pour la protection contre la corrosion

Température de fonctionnement:

-10°C à 90°C

Application du projet:

machine-outil,manipulateur,soudure,automatisation non standard,équipement d'impression,fabrication a

Garantie:

1 année

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

To Be Negotiated

Détails d'emballage

Boîte de carton

Délai de livraison

3 à 4 semaines

Conditions de paiement

T/T

Capacité d'approvisionnement

20000 ensembles par mois

Produits connexes

Vidéo

Réducteur planétaire de la série ND du planétarium intégré Boîte de vitesses haute précision

Obtenez le meilleur prix

Vidéo

ODM ISO9001 Réducteur de boîte de vitesses planétaire IP65 étanche

Obtenez le meilleur prix

Vidéo

Transmission électrique par boîte de vitesses à double angle droit creuse

Obtenez le meilleur prix

Vidéo

Transmission de puissance Boîte de vitesses à angle droit Arbre creux entraînement sur mesure

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les réducteurs planétaires sont constitués d'une boîte de vitesses et d'un arbre d'entrée et de sortie aligné.utiliser des réducteurs d'engrenages planétaires pour gérer efficacement les tâches nécessitant des niveaux élevés de couple.

Les réducteurs planétaires sont utilisés dans des applications robustes en raison de la répartition uniforme des trois engrenages planétaires autour de l'engrenage solaire.Ce qui signifie qu'ils peuvent gérer des moments plus élevés et des réductions dans un plus petit, plus compact.

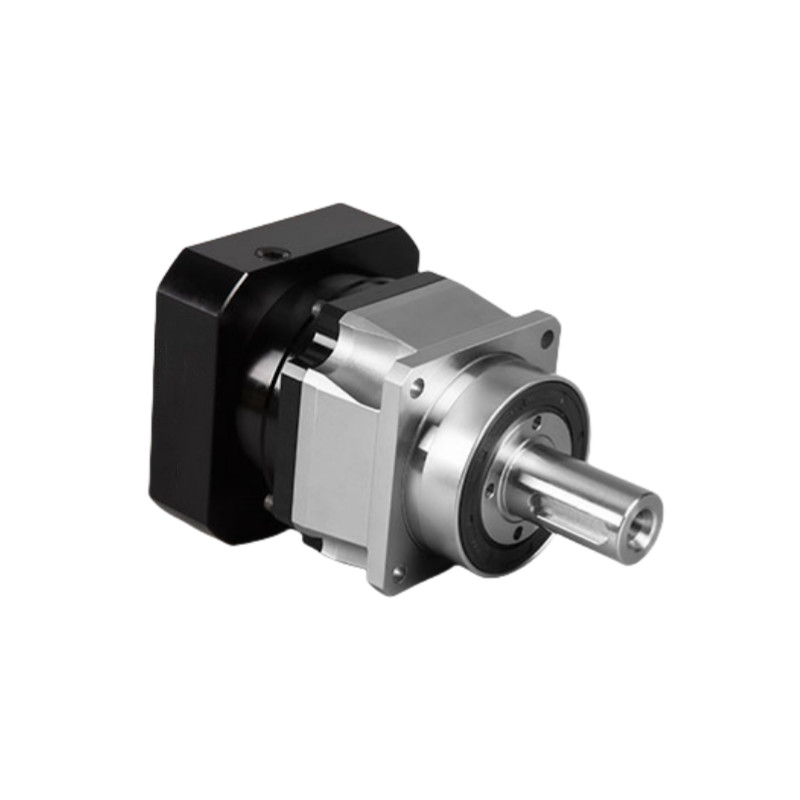

Réducteur planétaire engrenage creux moteur réducteur boîte de vitesses personnalisée 0

Principales caractéristiques du réducteur planétaire de la série NF

Plusieurs versions disponibles
Opération silencieuse
Des ratios allant jusqu'à 10:1 en une seule étape
Faible réaction
Haute efficacité
Disponible en acier inoxydable
Des échanges compétitifs sont disponibles
Meilleur en temps de classe
Garantie d'un an

Spécification du réducteur planétaire de la série NFJe suis désolée.

Spécification		Numéro du segment	Ratio	NF060	NF075	NF100	NF140	NF180	NF220	NF250
couple de sortie nominal	Nm	seule	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	Je ne sais pas.	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		double	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	Je ne sais pas.	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	460	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			50	50	160	310	610	1180	2000	3100
			60	Je ne sais pas.	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	Je ne sais pas.	Je ne sais pas.
			100	35	110	220	460	950	1250	1850
Inertie de rotation	Poids total de l'eau	seule	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	Je ne sais pas.	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		double	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	Je ne sais pas.
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	Je ne sais pas.	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.	2.71	Je ne sais pas.	Je ne sais pas.	Je ne sais pas.
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	Je ne sais pas.	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	Je ne sais pas.	Je ne sais pas.
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

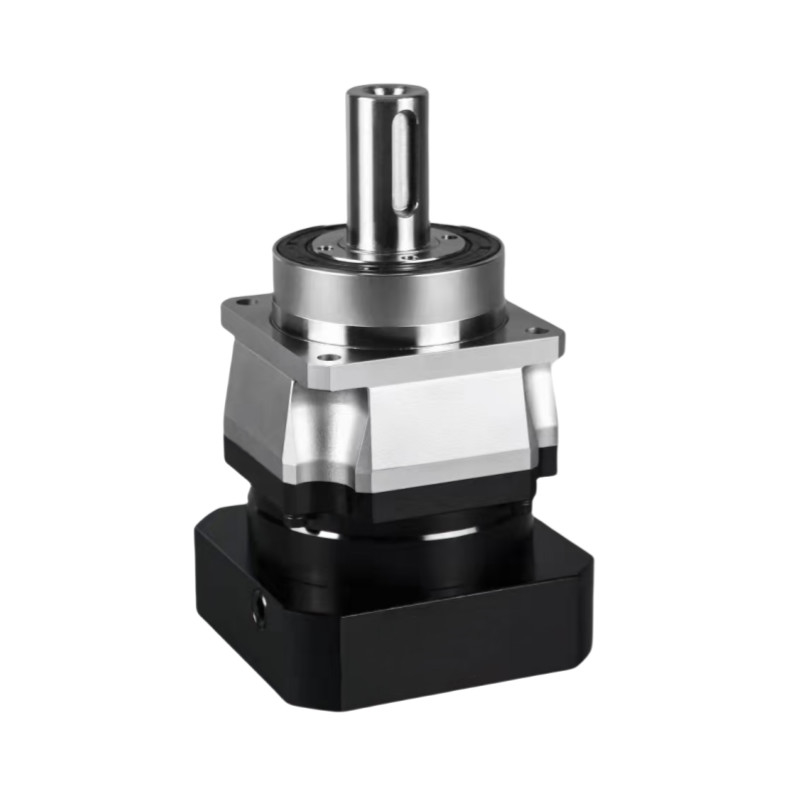

Réducteur planétaire engrenage creux moteur réducteur boîte de vitesses personnalisée 2

Tableau des paramètres du réducteur planétaire		Numéro du segment	Ratio	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Le couple maximal d'accélération	Nm	1,2	3 à 100	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 à 100	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	3 à 10	4000	4000	4000	3000	3000	2000	1500
Vitesse d'entrée nominale	Rmp	2	15 à 100	4500	4500	4000	3000	3000	2000	2500
Vitesse maximale d'entrée	Rmp	1	3 à 10	8000	8000	8000	6000	6000	4000	2500
Vitesse maximale d'entrée	Rmp	2	15 à 100	8000	8000	8000	6000	6000	4000	4000
Réaction extrêmement précise	arcmin	1	3 à 10	Je ne sais pas.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Réaction extrêmement précise	arcmin	2	15 à 100	Je ne sais pas.	Je ne sais pas.	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	1	3 à 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Réaction précise	arcmin	2	15 à 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	1	3 à 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Réaction standard	arcmin	2	15 à 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidité orsionnelle	Nm/min arc	1,2	3 à 100	8	14	31	57	182	400	580
Force radiale maximale	N	1,2	3 à 100	2630	4800	9450	15200	23000	34000	58000
Force axiale maximale	N	1,2	3 à 100	1650	3800	6250	12000	14500	23000	59000
Temps d'inclinaison	Nm	1,2	3 à 100	154	365	990	1900	2870	5550	8500
Vie de service	- Je sais.	1,2	3 à 100	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	3 à 10	≥ 97%
Efficacité	%	2	15 à 100	≥ 94%
Le poids	en kg	1	3 à 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Le poids	en kg	2	15 à 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Température de fonctionnement	°C	1,2	3 à 100	-10°C à 90°C
Lubrification		1,2	3 à 100	Graisses synthétiques
Classe de protection		1,2	3 à 100	Pour la protection contre la corrosion
Position de montage		1,2	3 à 100	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	3 à 10	≤ 58	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70	≤ 72
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	15 à 100	≤ 60	≤ 60	≤ 63	≤ 65 ans	≤ 67	≤ 70	≤ 72
