Spécification		Numéro du segment	Ratio	NDR064	NDR090	Le dépôt de la NVR110	Résultats de la recherche	NDVR200	Le numéro de série:	Résultats de l'enquête
couple de sortie nominal	Nm	seule	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	Je ne sais pas.	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	Je ne sais pas.	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		double	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	Je ne sais pas.	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Inertie de rotation	Poids total de l'eau	seule	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	Je ne sais pas.	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	Je ne sais pas.	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		double	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	Je ne sais pas.	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Tableau des paramètres		Numéro du segment	Ratio	NDR064	NDR090	Le dépôt de la NVR110	Résultats de la recherche	NDVR200	Le numéro de série:	Résultats de l'enquête
Le couple maximal d'accélération	Nm	1,2	10,8 fois le couple de sortie nominal
Le couple d'arrêt d'urgence	Nm	1,2	3 fois le couple de sortie nominal
Vitesse d'entrée nominale	Rmp	1	4 à 20	5000	4000	4000	3000	3000	2200	2000
Vitesse d'entrée nominale	Rmp	2	16 à 200	5000	4000	4000	3000	3000	3000	2200
Vitesse maximale d'entrée	Rmp	1	4 à 20	10000	8000	8000	6000	6000	4000	3500
Vitesse maximale d'entrée	Rmp	2	16 à 200	10000	8000	8000	6000	6000	4000	3500
Réaction extrêmement précise	arcmin	1	4 à 20	Je ne sais pas.	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Réaction extrêmement précise	arcmin	2	16 à 200	Je ne sais pas.	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Réaction précise	arcmin	1	4 à 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Réaction précise	arcmin	2	16 à 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Réaction standard	arcmin	1	4 à 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Réaction standard	arcmin	2	16 à 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidité orsionnelle	Nm/min arc	1,2	4 à 200	13	31	95	183	529	1030	1421
Force radiale maximale	N	1,2	4 à 200	2300	4100	9400	15000	25600	42000	59800
Force axiale maximale	N	1,2	4 à 200	1055	2980	5600	9300	19000	33400	59000
Temps d'inclinaison	Nm	1,2	4 à 200	94	198	482	1090	4030	6100	8500
Vie de service	- Je sais.	1,2	4 à 200	20000 heures ((opération continue 10000 heures)
Efficacité	%	1	4 à 20	≥ 95%
Efficacité	%	2	16 à 200	≥ 92%
Le poids	en kg	1	4 à 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Le poids	en kg	2	16 à 200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Température de fonctionnement	°C	1,2	4 à 200	-10°C à 90°C
Lubrification		1,2	4 à 200	Graisses synthétiques
Classe de protection		1,2	4 à 200	Pour la protection contre la corrosion
Position de montage		1,2	4 à 200	Dans n'importe quelle direction
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	1	4 à 20	≤ 63	≤ 65 ans	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
Le niveau sonore (N1 = 3000 tr/min, sans charge)	dB (A)	2	16 à 200	≤ 63	≤ 65 ans	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74

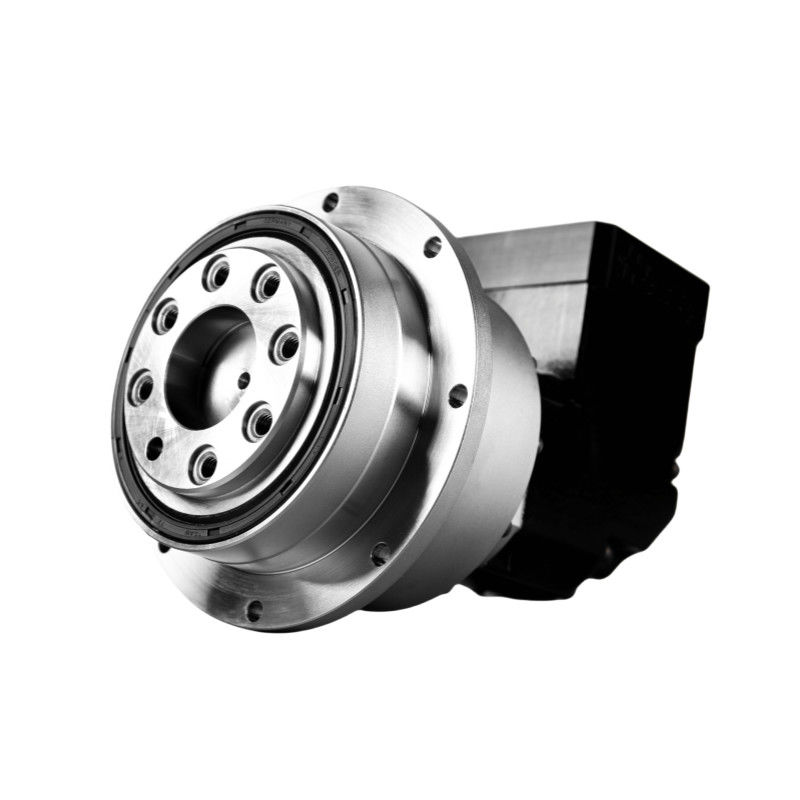

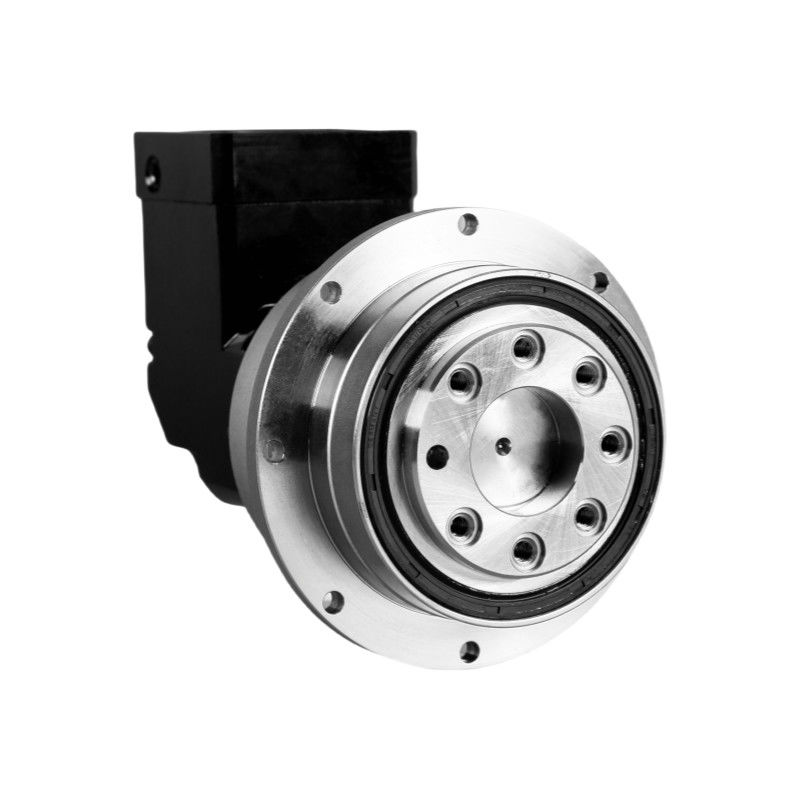

Transmission de puissance Boîte de vitesses à angle droit Arbre creux entraînement sur mesure
